Pagkakaiba sa pagitan ng Power Transformer at Distribution Transformer

Kung titingnan mo ang power grid, ito ay mahalagang isang malawak na sistema ng paghahatid. Gayunpaman, mula sa planta ng kuryente hanggang sa iyong laptop charger, ang kuryente ay sumasailalim sa maraming conversion ng boltahe sa panahon ng paghahatid. Sa likod ng tila tuluy-tuloy na daloy ng kuryente na ito ay may isang piraso ng kritikal na kagamitan: ang transpormer.

Ang mga transformer ay ang backbone ng bawat modernong power grid. Kinokontrol nila ang mga antas ng boltahe ayon sa pangangailangan, kung para sa interstate transmission o pagpapagana ng mga kalapit na tahanan. Kung walang mga transformer, ang mga modernong sistema ng kuryente ay magiging hindi mahusay, hindi ligtas, at hindi maaasahan. Mula sa renewable energy grids sa India hanggang sa urban utilities sa United States, ang pagpili ng tamang transpormer ay gumaganap ng mahalagang papel sa pagtiyak ng maaasahang paghahatid ng kuryente.

Sa loob ng power grid, mayroong dalawang pangunahing kategorya ng mga transformer: mga transformer ng kuryente at mga transformer ng pamamahagi. Patuloy na tumataas ang pandaigdigang pangangailangan sa enerhiya. Ang pag-unawa sa mga pagkakaiba sa pagitan ng dalawang uri na ito ay mahalaga para sa mga kumpanya ng utility, mga kumpanya ng EPC, mga gumagamit ng industriya, at mga developer ng imprastraktura.

Tingnan natin ang kanilang mga pagkakaiba, ang kani-kanilang mga tungkulin sa grid, at kung paano piliin ang tamang transpormer para sa iyong aplikasyon.

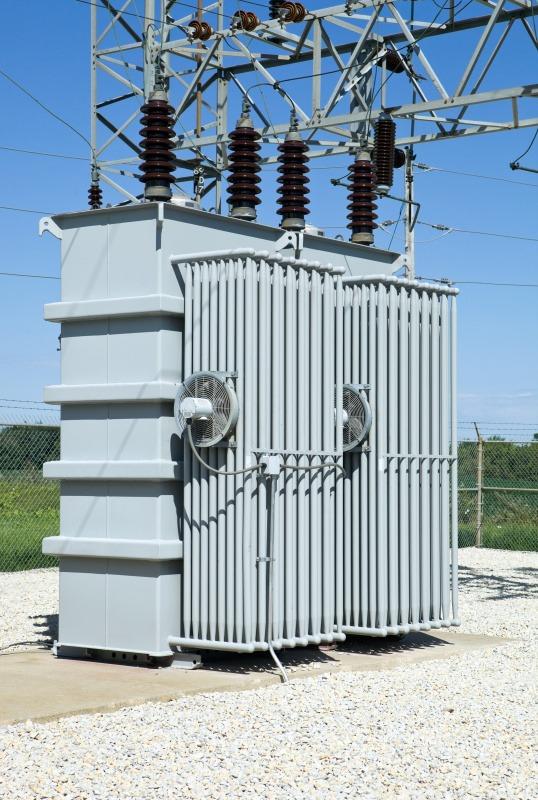

Ano ang Power Transformer?

Maaari mong isipin ang isang power transformer bilang isang heavy-duty na manggagawa sa power grid. Ang mga ito ay napakalaking mataas na boltahe na aparato sa network ng paghahatid. Ang kanilang pangunahing tungkulin ay upang mahawakan ang matataas na boltahe at mahusay na magpadala ng malaking halaga ng kuryente sa pagitan ng mga site ng pagbuo ng kuryente at mga substation ng transmission. Dahil pinangangasiwaan ng mga device na ito ang napakalaking halaga ng enerhiya, idinisenyo ng lahat ng kilalang tagagawa ng power transformer ang mga ito upang maging lubhang matatag at matibay. Hindi lamang sila ay mas malaki sa sukat, ngunit sila ay partikular na ininhinyero upang mapaglabanan ang matinding mga stress.

Mga Application ng Power Transformers sa Power Grid

Makakahanap ka ng mga power transformer sa mga sumusunod na lokasyon:

Mga power plant

Grid interconnections at switching stations

Mga substation ng paghahatid

Ang mga transformer na ito ay mga kritikal na asset. Ang mga ito ay nagsisilbing backbone na nagkokonekta sa mga power plant sa grid. Ang isang pagkabigo ay maaaring makaapekto sa isang buong rehiyon.

Pokus sa Disenyo: Kapasidad, Kahusayan, at Mga Kurba ng Pag-load

Ang isang pangunahing pagkakaiba sa engineering ay ang mga power transformer ay idinisenyo upang gumana sa buong pagkarga. Ang mga ito ay may kakayahang makatiis ng mataas na elektrikal at thermal stress. Dahil karaniwang gumagana ang mga ito sa ilalim ng tuluy-tuloy na pagkarga sa o malapit sa pinakamataas na kapasidad, ino-optimize ng mga supplier ng power transformer ang mga unit na ito upang makamit ang pinakamataas na kahusayan sa buong pagkarga. Ang kanilang disenyo ay naglalayong mabawasan ang pagkawala ng enerhiya, magbigay ng maaasahang pagkakabukod, at pahabain ang buhay ng serbisyo.

Ano ang isang transformer ng pamamahagi?

Ang distribution transformer ay isang device na naghahatid ng kuryente mula sa power grid papunta sa mga bahay, negosyo, at komersyal na gusali. Karaniwang inilalagay ang mga ito sa mga poste ng utility sa mga lugar ng tirahan o sa mga gilid ng mga gusali na may mataas na trapiko sa paa. Sa ilang lugar kung saan limitado ang espasyo at hindi mai-install ang mga overhead na linya, maaari rin silang ilibing sa ilalim ng lupa.

Ang mga device na ito ay kilala rin bilang mga step-down na transformer dahil binabawasan ng mga ito ang boltahe mula sa mas mataas na antas patungo sa mas mababang antas na ligtas na mahawakan ng mga user nang hindi nasisira ang kanilang mga appliances o electronic equipment. Sa loob ng isang transformer ng pamamahagi, ang mga malalaking coil na tanso ay nasusugatan sa paligid ng isang bakal na core. Ang mga coil ay nagsasagawa ng kasalukuyang sa pamamagitan ng iron core, na naglilipat ng enerhiya mula sa isang coil patungo sa isa pa nang hindi nagiging sanhi ng pagbabagu-bago ng boltahe.

Naiiba sila sa mga distribution feeder dahil kumokonekta lamang sila sa isang gusali o isang grupo ng mga gusali, sa halip na sa maraming pasilidad gaya ng ginagawa ng mga feeder.

Samakatuwid, ang pag-andar ng isang transpormer ng pamamahagi ay ang pagbaba ng boltahe mula sa mga linya ng paghahatid. Ang pangunahing istraktura ng isang transformer ng pamamahagi ay kapareho ng sa isang autotransformer, ngunit ang paikot-ikot na pagsasaayos nito ay nagbibigay-daan ito upang magbigay ng kapangyarihan sa magkabilang panig ng pagkarga.

Ipinapaliwanag ng talahanayang ito kung bakit naiiba ang disenyo ng mga power transformer at distribution transformer at kung bakit hindi maaaring palitan ang mga ito.

Pangunahing Pagkakaiba sa pagitan ng Power Transformer at Distribution Transformer

1. Ang mga power transformer ay ginagamit sa transmission network ng mas mataas na boltahe samantalang ang Distribution Transformer ay ginagamit sa distribution network ng mas mababang voltages.

2. Ang mga power transformer ay makukuha sa iba't ibang rating na 400 kV, 200 kV, 110 kV, 66 kV, 33 kV sa merkado at ang distribution transformer ay magagamit sa 11 kV, 6.6 kV, 3.3 kV, 440 V, 230 Volts.

3. Ang power transformer ay palaging gumagana sa rated full load dahil ang load fluctuation ay napakababa ngunit ang distribution transformer ay pinapatakbo sa load na mas mababa sa full load dahil ang variation ng load ay napakataas.

4. Ang mga power transformer ay idinisenyo para sa maximum na kahusayan na 100%, at ang kahusayan ay kinakalkula lamang sa pamamagitan ng ratio ng output power sa input power, samantalang ang distribution transformer ang maximum na kahusayan ay nag-iiba sa pagitan ng 50-70% at kinakalkula ng All Day Efficiency.

5. Ang mga power transformer ay ginagamit sa mga power generating station at transmission substation, at ang distribution transformer ay inilalagay sa mga distribution station mula sa kung saan ang kapangyarihan ay ipinamamahagi para sa pang-industriya at domestic na layunin.

6. Ang laki ng power transformer ay malaki kumpara sa distribution transformers.

7. Sa Power Transformer, ang pagkalugi ng bakal at tanso ay nagaganap sa buong araw ngunit sa transformer ng pamamahagi, ang pagkawala ng bakal ay nagaganap nang 24 na oras ibig sabihin, sa buong araw, at ang pagkalugi ng tanso ay nakasalalay sa ikot ng pagkarga.

Mga Application: Kailan Gumamit ng Mga Power Transformer

Pangunahing ginagamit ang mga power transformer para sa paghahatid ng kuryente. Kinakailangan ang mga ito sa mga sumusunod na sitwasyon:

Power Generation: Ginagamit upang palakasin ang boltahe sa hydroelectric, thermal, o nuclear power plants upang paganahin ang malayuang paghahatid.

Grid Interconnection: Pagkonekta ng iba't ibang transmission network at pangalawang transmission network para paganahin ang power transfer sa pagitan ng regional grids.

Industrial Mega-Loads: Nagbibigay ng dedikadong high-voltage power supply para sa malalaking pasilidad, gaya ng mga steel mill at data center.

Grid Stability: Pagsuporta sa regulasyon ng boltahe at reaktibong kompensasyon ng kuryente upang mapanatili ang isang matatag na supply ng kuryente.

Ang mga proyekto ng pagpapalawak ng grid at renewable energy ay karaniwang umaasa sa mga tagagawa ng power transformer at mga solusyong na-certify sa buong mundo mula sa mga pinagkakatiwalaang supplier ng power transformer.

Mga Application: Kailan Gumamit ng mga Distribution Transformer

Ang mga transformer ng pamamahagi ay pangunahing ginagamit sa panig ng customer. Kinakailangan ang mga ito sa mga sumusunod na senaryo:

Renewable Energy Grid Integration: Pagkonekta sa mga wind farm at solar power plant sa lokal na grid sa pamamagitan ng mga step-up distribution transformer.

Residential at Rural Electrification: Nagbibigay ng maaasahang supply ng kuryente sa mga apartment building, residential area, at malalayong nayon.

Commercial Infrastructure: Nagpapalakas ng mga lugar na may mataas na demand gaya ng mga shopping center, mga gusali ng opisina, at mga retail complex.

Mga Industrial Park: Pagsuporta sa magaan na industriyal na pagmamanupaktura, mga workshop, at mga kumpol ng maliliit at katamtamang laki ng mga negosyo.

Konklusyon: Pagpili ng Tamang Transformer para sa Tamang Aplikasyon

Ang bawat uri ng transpormer ay may sariling natatanging pag-andar. Ang mga power transformer ay mahusay na nagpapadala ng kuryente sa pangunahing grid ng kuryente. Ang mga transformer ng pamamahagi, sa kabilang banda, ay idinisenyo upang mahawakan ang iba't ibang mga pagkarga at matiyak ang isang maaasahang supply ng kuryente. Ang pagpili ng tamang transpormer ay isang pangmatagalang desisyon na makakaapekto sa kahusayan, pagiging maaasahan, at mga gastos sa pagpapatakbo sa mga darating na dekada.

Makipag-ugnayan sa aming engineering team ngayon upang talakayin ang iyong mga kinakailangan sa proyekto at alamin ang tungkol sa mga solusyon sa transformer na iniayon para sa mataas na pagganap, mataas na kahusayan, at mahabang buhay ng serbisyo.

FAQs: Power Transformer vs Distribution Transformer (Pinasimple)

Q1: Ano ang pangunahing pagkakaiba sa pagitan ng power at distribution transformer?

A: Ang mga power transformer ay para sa mga network ng transmisyon na may mataas na boltahe (hal., 400kV) at tumatakbo sa buong karga na may kaunting pagbabago. Ang mga transformer ng distribusyon ay para sa pamamahagi ng mababang boltahe (hal., 11kV) upang magbigay ng mga end-user, na tumatakbo sa bahagyang pagkarga na may mataas na pagbabago.

Q2: Paano naiiba ang kanilang kahusayan at pagkalkula?

A: Mga power transformer: 100% max na kahusayan, kinakalkula ng output/input power. Mga transformer ng pamamahagi: 50–70% na kahusayan, na kinakalkula ng All Day Efficiency (24 na oras na ratio ng enerhiya).

Q3: Kailan gagamitin ang bawat transpormer?

A: Mga power transformer: Power plant, transmission substation, malalaking pang-industriya na load. Mga transformer ng distribusyon: Mga lugar ng tirahan/komersyal, mga substation ng pamamahagi, mga light industrial park.

Q4: Ano ang kanilang mga pangunahing disenyo/pisikal na pagkakaiba?

A: Mga power transformer: Mas malaki, mas mataas na flux density, full load, 24/7 na pagkawala ng tanso+bakal. Mga transformer ng pamamahagi: Mas maliit, mas mababang density ng flux, bahagyang pagkarga, 24/7 na pagkawala ng bakal (ang mga pagkalugi sa tanso ay nakasalalay sa pagkarga).

Q5: Maaari ba silang gamitin nang palitan?

A: Hindi. Ang mga ito ay na-optimize para sa iba't ibang mga pagkarga at kahusayan; Ang paggamit ng pagpapalitan ay nagdudulot ng kawalan ng kahusayan at pagkabigo ng kagamitan.

Q6: Ano ang dapat isaalang-alang kapag pumipili?

A: Antas ng network (transmission/distribution), uri ng load, rating ng boltahe, mga pangangailangan sa kahusayan, at saklaw ng aplikasyon (power generation/end-users).
