Ano ang A Box-Type Substation?

Ano siyaA Box-Type Substation?

A Box-Type Substationkilala rin bilang a gawa nao compact substation,  ay isang factory-assembled, nakapaloob na unit na nagsasama ng lahat ng mahahalagang bahagi ng isang tradisyunal na de-koryenteng substation sa isang solong, hindi tinatablan ng panahon na metal na pabahay. Dinisenyo ito para sa medium-voltage (MV) hanggang low-voltage (LV) na pagbabago at pamamahagi ng kuryente.

Isipin ito bilang isang "plug-and-play" na istasyon ng pamamahagi ng kuryente na pumapalit sa malalaking gusali ng brick-and-mortar substation.

Mga bahagi ng asubstation na uri ng kahon

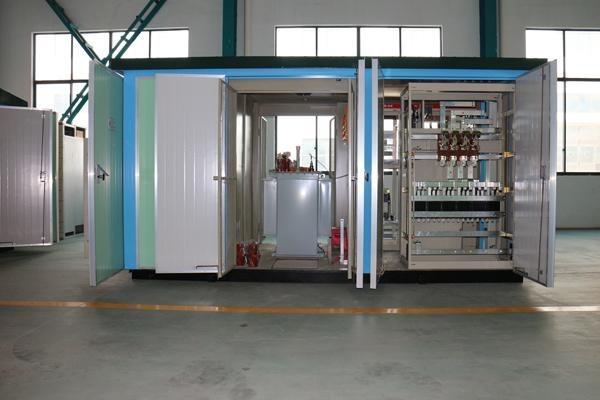

A substation na uri ng kahon ay dinisenyo na may tatlong pangunahing compartments: high-voltage switchgear, isang transpormer, at mababang-boltahe na kagamitan sa pamamahagi. Ang bawat kompartimento ay gumaganap ng isang kritikal na papel sa pagtiyak ng mahusay na conversion at pamamahagi ng kuryente.

High-Voltage Switchgear

Karaniwang gumagana sa isang rate na boltahe na 10 kV o 35 kV.

Nagtatampok ng mga domestic na gawa o na-import na mga pangunahing unit ng singsing at mga vacuum circuit breaker.

Nilagyan ng kasalukuyang-limitadong piyus upang mapahusay ang kaligtasan.

Mga transformer

Available sa parehong oil-immersed at dry-type na configuration.

May kakayahang tumanggap ng mga transformer hanggang sa 1600 kVA.

Nagtatampok ng proteksiyon na enclosure na gawa sa mga insulating o metal na materyales.

Mga Kagamitang Pamamahagi ng Mababang Boltahe

May kasamang power distribution panel, lighting panel, metering panel, at reactive power compensation panel.

Nilagyan ng awtomatikong temperatura at condensation control system.

Tumutulong na makamit ang mahusay na paghahatid ng kuryente sa dulo ng gumagamit.

Mga Tampok ng Mga Substation na Uri ng Container

(1) Advanced na teknolohiya, ligtas, at maaasahan; (2) Mataas na antas ng automation; (3) Paggawa ng pabrika; (4) Nababaluktot na mga opsyon sa pagsasaayos; (5) Cost-effective na may mabilis na resulta; (6) Compact footprint; (7) Aesthetically pleasing na disenyo na mahusay na pinaghalo sa paligid.

Pag-uuri ng mga Box-Type Substation

1) Uri ng modular. Ang mataas at mababang boltahe na switchgear at ang transpormer ay makikita sa loob ng isang metal enclosure, na may operational aisle na nakalaan sa loob ng mataas at mababang boltahe na kagamitan sa pamamahagi. Ang ganitong uri ng container-type substation ay medyo malaki ang sukat at bihirang ginagamit ngayon.

(2) Pinagsamang uri ng yunit. Sa halip na gumamit ng mga umiiral nang kumpletong hanay ng kagamitan, ang mataas at mababang boltahe na kontrol at proteksyon na mga aparato ay direktang naka-install sa loob ng enclosure upang bumuo ng isang yunit. Idinisenyo para sa walang maintenance na operasyon, ang mga enclosure na ito ay walang operating aisle at compact; ang mga ito ay kilala rin bilang European-style o standard-type box-type substations.

(3) Pinagsanib na Uri. Pinapasimple ng disenyong ito ang mga high-voltage control at protection device sa pamamagitan ng paglalagay ng parehong mataas at mababang boltahe na kagamitan sa pamamahagi at ang pangunahing katawan ng transpormer nang magkasama sa loob ng tangke ng langis ng transpormer, na bumubuo ng isang yunit. Ito ay mas siksik, na may lakas na maihahambing sa isang transpormer na nakalubog sa langis na may parehong kapasidad—humigit-kumulang isang-katlo ang laki ng isang European-style box-type substation. Ito ay kilala rin bilang isang American-style box-type substation o isang compact-type na box-type substation.

Mga Uri at Modelo ngsubstation na uri ng kahons

substation na uri ng kahons ay magagamit sa iba't ibang mga modelo at pagsasaayos upang matugunan ang iba't ibang mga pangangailangan sa pagpapatakbo. Ang bawat modelo ay maingat na idinisenyo upang mag-alok ng mga partikular na pakinabang at tugunan ang mga natatanging pangangailangan ng mga user.

Mga Karaniwang Modelo

Mga Modelong High-Voltage Switchgear

Mga Modelo ng Dry-Type Transformer Cabinet

Low-Voltage Switchgear Models

Mga Global Standard na Modelo

Estilo ng Europa: Mas malaki ang sukat na may mga sentralisadong bahagi.

Estilo ng Amerikano: Nag-aalok ng mas mahusay na pagganap ng paglamig ngunit mas malaki ang laki.

Pinagsama: Mas maliit na bakas ng paa, ngunit nag-aalok ng mga pakinabang na katulad ng istilong Amerikano.

Mga Alituntunin sa Operasyon at Pagpapanatili

Ang mga epektibong diskarte sa pagpapatakbo at pagpapanatili ay mahalaga sa habang-buhay at pagiging maaasahan ngsubstation na uri ng kahons. Ang regular na inspeksyon at mga aktibidad sa pagpapanatili ay pumipigil sa mga hindi inaasahang pagkabigo at tinitiyak ang tuluy-tuloy na supply ng kuryente.

Pangunahing Mga Kinakailangan sa Operasyon

I-install sa isang mataas na platform upang maiwasan ang pagpasok ng tubig.

Tiyakin ang isang maaasahang koneksyon sa grounding grid upang matiyak ang kaligtasan.

Panatilihing malinis at walang debris ang paligid ng substation.

Regular na Inspeksyon at Pagpapanatili

Regular na suriin ang mataas na boltahe na kagamitan at mga transformer.

Magsagawa ng mga pagsubok sa pagkakabukod upang matiyak ang ligtas na operasyon.

Panatilihin ang sistema ng paglamig upang maiwasan ang sobrang init.

Mga Hamon at Pagsasaalang-alang

Habangsubstation na uri ng kahonNag-aalok ito ng maraming pakinabang, mayroon ding mga hamon na nangangailangan ng maingat na pagsasaalang-alang. Ang mga hamon na ito ay sumasaklaw sa iba't ibang aspeto, kabilang ang epekto sa kapaligiran at mga limitasyon sa pagpapatakbo.

Mga Pagsasaalang-alang sa Kapaligiran at Kaligtasan

Panganib ng overheating at ang pangangailangan para sa sapat na bentilasyon.

Mga potensyal na epekto sa kapaligiran mula sa hindi tamang pagtatapon ng mga materyales.

Mga hakbang sa seguridad upang maiwasan ang hindi awtorisadong pag-access.

Mga Limitasyon sa Pagpapatakbo

Mga limitasyon sa kapasidad ng ilang partikular na modelo ng transpormer.

Ang pangangailangan para sa patuloy na pagpapanatili upang maiwasan ang mga isyu sa pagpapatakbo.

Mga hamon na nauugnay sa pagsasama sa mga umiiral na system.

Konklusyon

Ang box-type substation ay isang factory-assembled enclosed metal unit para sa MV-LV power transformation at distribution, na nagsasama ng mga core component (high-voltage switchgear, transformer, low-voltage equipment) bilang alternatibong "plug-and-play" sa mga tradisyonal na substation.

Nagtatampok ito ng advanced na teknolohiya, flexible configuration, compact size at cost-effectiveness, na may tatlong pangunahing uri (modular, European-style, American-style) at iba't ibang modelo upang matugunan ang iba't ibang pangangailangan. Ang wastong operasyon at pagpapanatili ay mahalaga upang matugunan ang mga hamon tulad ng sobrang init at mga isyu sa pagsasama.

CEHO Ang electric ay nangunguna sa pangunahing bentahe nito ng flexible na pag-customize, na nag-aalok ng mga pinasadyang solusyon (boltahe, kapasidad, mga sitwasyon ng aplikasyon) na sumasaklaw sa lahat ng karaniwang modelo. Gumagamit ito ng mataas na kalidad na mga pangunahing bahagi at mahigpit na kinokontrol na mga transformer para sa katatagan, kasama ang intelligent na mababang boltahe na kontrol. Gamit ang standardized prefabrication, user-friendly na maintenance at propesyonal na after-sales service, nagbibigay ito ng mahusay, ligtas at cost-effective na mga solusyon sa kuryente.

Kung mayroon kang anumang mga kaugnay na pangangailangan, mangyaring bisitahin ang aming website para sa karagdagang impormasyon o direktang kumonsulta sa aming propesyonal na koponan. Tandaan, pagpiliCEHO nangangahulugan ng pagpili ng pagiging maaasahan at pagbabago!

Box-Type Substation(Prefabricated/Compact Substation) FAQS

Pangunahing Impormasyon

Q1: Ano ang box-type substation?

A: Ang box-type na substation, na tinatawag ding prefabricated o compact substation, ay isang factory-assembled, enclosed unit na nagsasama-sama ng lahat ng mahahalagang bahagi ng isang tradisyunal na electrical substation sa isang solong, weatherproof na metal na pabahay. Ginagamit ito para sa medium-voltage (MV) hanggang low-voltage (LV) na pagbabago at pamamahagi ng kuryente, na nagsisilbing alternatibong "plug-and-play" sa malalaking brick-and-mortar substation na gusali.

Q2: Ano ang mga pangunahing bahagi ng isang box-type substation?

A: Binubuo ito ng tatlong pangunahing compartment, bawat isa ay may mahalagang papel sa conversion at pamamahagi ng kuryente:

High-voltage switchgear: Karaniwang gumagana sa 10 kV o 35 kV, nilagyan ng ring main units, vacuum circuit breaker, at current-limiting fuse.

Mga Transformer: Magagamit sa mga configuration ng oil-immersed at dry-type, na may kakayahang hanggang 1600 kVA, na may protective insulating o metallic enclosure.

Mga kagamitan sa pamamahagi ng mababang boltahe: May kasamang mga panel ng pamamahagi ng kuryente, mga panel ng ilaw, mga panel ng pagsukat, mga panel ng kompensasyon ng reaktibong kapangyarihan, at mga awtomatikong sistema ng pagkontrol sa temperatura/condensation.

Mga tampok

Q3: Ano ang mga pangunahing katangian ng mga substation na uri ng kahon?

A: Ang mga pangunahing tampok ay: (1) Advanced na teknolohiya, ligtas at maaasahan; (2) Mataas na antas ng automation; (3) Paggawa ng pabrika; (4) Nababaluktot na mga opsyon sa pagsasaayos; (5) Cost-effective na may mabilis na resulta; (6) Compact footprint; (7) Aesthetically pleasing na disenyo na sumasama sa paligid.

Pag-uuri at Mga Modelo

Q4: Ano ang mga pangunahing klasipikasyon ng mga substation na uri ng kahon?

A: May tatlong pangunahing uri:

Uri ng modular: Ang switchgear at transpormer na may mataas at mababang boltahe ay nasa isang metal na enclosure na may pasilyo sa pagpapatakbo; medyo malaki at bihirang gamitin ngayon.

Pinagsamang uri ng unit: Ang mga high- at low-voltage na control/protection device ay direktang naka-install sa enclosure (walang operational aisle), walang maintenance, compact; tinatawag ding European-style o standard-type.

Pinagsamang Uri: Ang mga kagamitan sa pamamahagi na may mataas at mababang boltahe at pangunahing katawan ng transpormer ay nakalagay sa tangke ng langis ng transpormer, mas compact (mga 1/3 ang laki ng European-style); tinatawag ding American-style o compact-type.

Q5: Anong mga modelo ng box-type na substation ang available?

A: Mayroong iba't ibang mga modelo upang matugunan ang iba't ibang mga pangangailangan, kabilang ang: Mga High-Voltage Switchgear Models, Dry-Type Transformer Cabinet Models, Low-Voltage Switchgear Models, Global Standard Models (Estilo ng Europa: mas malaki sa mga sentralisadong bahagi; American Style: mas mahusay na paglamig ngunit mas malaki; Integrated: mas maliit na footprint na may mga pakinabang sa istilong Amerikano).

Operasyon at Pagpapanatili

Q6: Ano ang mga pangunahing kinakailangan sa pagpapatakbo para sa mga substation na uri ng kahon?

A: Ang mga pangunahing kinakailangan ay: (1) I-install sa isang mataas na platform upang maiwasan ang pagpasok ng tubig; (2) Tiyakin ang maaasahang koneksyon sa grounding grid para sa kaligtasan; (3) Panatilihing malinis at walang debris ang paligid ng substation.

Q7: Anong mga regular na inspeksyon at pagpapanatili ang kailangan para sa mga substation na uri ng kahon?

A: Kasama sa regular na pagpapanatili ang: (1) Pag-inspeksyon ng mga kagamitan at mga transformer na may mataas na boltahe; (2) Pagsasagawa ng mga pagsubok sa pagkakabukod upang matiyak ang ligtas na operasyon; (3) Pagpapanatili ng sistema ng paglamig upang maiwasan ang sobrang init.

Mga Hamon at Pagsasaalang-alang

Q8: Anong mga pagsasaalang-alang sa kapaligiran at kaligtasan ang dapat tandaan para sa mga substation na uri ng kahon?

A: Ang mga pangunahing pagsasaalang-alang ay: (1) Panganib ng sobrang init, nangangailangan ng sapat na bentilasyon; (2) Mga potensyal na epekto sa kapaligiran mula sa hindi tamang pagtatapon ng materyal; (3) Mga hakbang sa seguridad upang maiwasan ang hindi awtorisadong pag-access.

Q9: Anong mga limitasyon sa pagpapatakbo ang mayroon ang mga substation na may uri ng kahon?

A: Ang mga pangunahing limitasyon ay: (1) Mga limitasyon sa kapasidad ng ilang mga modelo ng transpormer; (2) Pangangailangan para sa patuloy na pagpapanatili upang maiwasan ang mga isyu sa pagpapatakbo; (3) Mga hamon sa pagsasama sa mga umiiral na sistema.
