American Pre-installed Box-Type Substation

Ang American Pre-installed Box-Type Substation na ito ay nilagyan din ng iba't ibang safety device, kabilang ang grounding system, fault protection device, at surge arrester, na tinitiyak na ligtas at maaasahang gumagana ang power system sa lahat ng oras. Higit pa rito, binibigyang-diin ng disenyo ng produkto ang kadalian ng pag-install at pagpapatakbo. Ang mga pre-assembled na bahagi nito ay kinabibilangan ng mga transformer, circuit breaker, at switchgear, na epektibong nagpapaikli sa ikot ng pag-install at nakakabawas ng mga gastos sa paggawa. Ang substation ay nilagyan din ng advanced na monitoring system, na nagpapahintulot sa mga operator na subaybayan at pamahalaan ang power system sa real time sa pamamagitan ng isang central control room. Ang American-style na prefabricated modular substation ay isang mataas na kalidad na solusyon para sa pang-industriya at komersyal na mga aplikasyon, na nakakatugon sa ligtas at maaasahang mga pangangailangan sa pamamahagi ng kuryente sa paraang matipid.

Mga Teknikal na Parameter

● Piyus

Ang mataas na boltahe na bahagi ng American Pre-installed Box-Type Substation ay gumagamit ng backup na proteksyon fuse at plug-in fuse sa serye para sa buong saklaw na proteksyon. Ang backup na proteksyon fuse ay isang oil-immersed high-voltage current-limiting fuse na may malaking kapasidad na masira. Ang mga plug-in fuse ay magsisimula lamang kapag may sira sa loob ng transformer. Ang dual-induction fuse ay maaaring magbigay ng dalawahang proteksyon para sa kasalukuyang at temperatura. Kung ito ay hinipan, ang fuse core ay madaling mapalitan sa site.

Istraktura at pagkakasunud-sunod ng operasyon

1. Ang layout

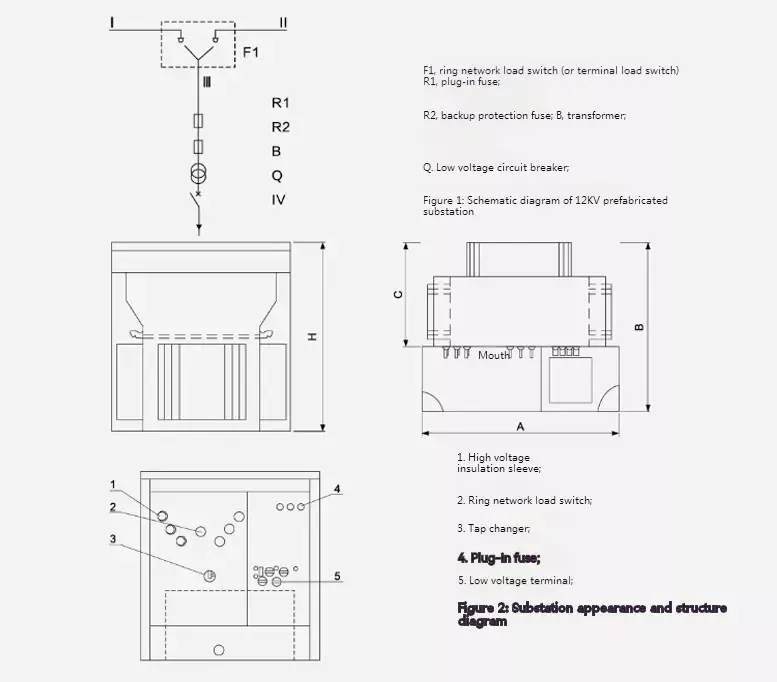

Ang hugis at istraktura ng American Pre-installed Box-Type Substation ay ipinapakita sa ibaba. Ang tangke ay nahahati sa itaas na tangke ng mataas na presyon at ang mas mababang tangke ng transpormer. Ang dalawang bahaging ito ay konektado lamang sa kuryente at ang langis ay hindi umiikot. Kabilang sa mga ito ang "I" at "I" na mga linya ay ang ring network feeder,"ll" branch ay transpormer branch, at ang "V" ay mababang boltahe na output.

Ang substation ay maaaring gamitin para sa ring network power supply system at terminal power supply system. Ang feed ng linya at ang "l III" na sangay ay inililipat ng load switch ng ring network. Kasabay nito, ang mataas na boltahe na bahagi ng transpormer ay nilagyan ng fuse sa papasok na dulo, na maaaring maprotektahan ang circuit ng sangay at maiwasan ang short-circuit fault, labis na karga at sobrang boltahe ng mga device na maaari mo ring piliin na mag-install ng mga device na may mataas na boltahe. arresters.at ang mababang boltahe na dulo ng transpormer ay output pagkatapos dumaan sa ammeter at ang mababang boltahe na circuit breaker.

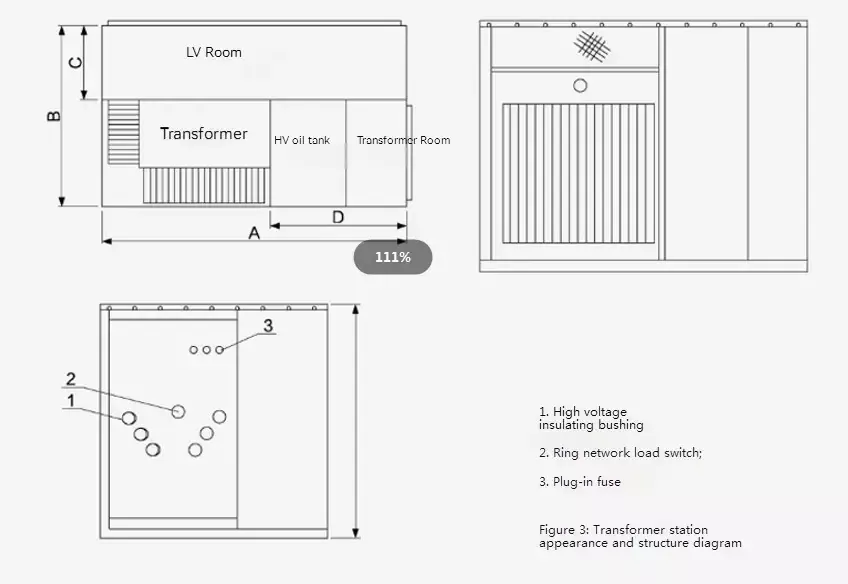

Mga Sukat at Timbang

2. Ang transpormer

Para sa American Pre-installed Box-Type Substations, ginagamit namin ang bagong S9 at S11 series na three-phase oil-immersed transformer na may mababang pagkawala ng walang load, mababang pagtaas ng temperatura, mababang ingay at mababang taas. Parehong mababa ang pagkawala ng pagkarga at pagkawala ng pagkarga kaysa sa orihinal na transpormer ng S9.

Ang transpormer ay gumagamit ng isang ganap na selyadong istraktura upang epektibong ihiwalay ang polusyon sa hangin at kahalumigmigan. Ang isang 40-90mm air cushion ay naiwan sa tuktok ng tangke ng langis, na kasama ang corrugated na istraktura ng shell ng tangke ng langis ay gumaganap ng isang papel sa paglamig at pagbabawas ng panloob na presyon.

Mga Sukat at Timbang
