BS Photovoltaic Box-Type Transformer

Ang kuryenteng nalilikha ng mga photovoltaic cells ay mababang boltahe DC. Pagkatapos kolektahin at baligtarin sa tatlong-phase na mababang boltahe na AC, ang BS Photovoltaic Box-Type Transformer ay pinapataas hanggang 10kV, 20kV, o 35kV ng isang nakalaang photovoltaic prefabricated substation at nakakonekta sa grid. Ang mga photovoltaic step-up na prefabricated na substation ay kadalasang mayroong maraming low-voltage na papasok na linya, na may hiwalay na transpormer sa mababang boltahe na bahagi. Ang prefabricated transformer ay nilagyan ng isang intelligent control system na nag-a-upload ng operating status ng bawat bahagi sa isang central control room para sa sentralisadong pagsubaybay.

Ang mga nakalaang prefabricated na substation para sa wind power generation ay ginagamit upang i-convert ang 690V output voltage mula sa wind turbines sa 10kV o 35kV para sa grid connection. Karaniwan, ang generator set ay ginagamit kasabay ng step-up na prefabricated substation, at mayroon lamang isang mababang boltahe na papasok na linya.

Ang BS Photovoltaic Box-Type Transformer at wind power-specific prefabricated substation ay karaniwang gumagamit ng transformer assembly structure upang bawasan ang laki at footprint, na nagpapadali sa transportasyon at pag-install. Kung ikukumpara sa mga prefabricated na step-up substation, ang mga ito ay mas magaan at, dahil sa pag-aalis ng pangangailangan para sa isang karagdagang transformer cooling system, ay nag-aalok ng mas mataas na conversion efficiency.

Kapag gumagamit ng mga prefabricated na step-up substation, ang parehong oil-immersed at dry-type na mga transformer ay maaaring i-install sa loob.

Mga teknikal na parameter

Ang mode ng pag-install ng espesyal na box-type na substation para sa photovoltaic power generation at espesyal na box-type na substation para sa wind power generation ay dapat matukoy ayon sa structural form na pinili sa disenyo ng library. Dapat i-set up ang espesyal na installation foundation at dapat gawin ang mga kinakailangang grounding at fastening measures. Mangyaring sumangguni sa mga pangunahing paraan ng produksyon at pag-install ng mga prefabricated box substation at combination transformer.

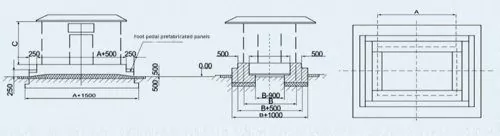

Pag-install ng Base Diagram

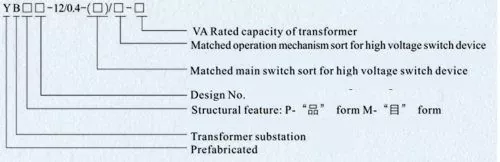

Modelo At Kahulugan

Mga Tampok ng Produkto

.

2. Maaaring mapili ang XGN15, HXGN17 o KNYN 28A bilang papasok na linya, high voltage metering at high voltage outgoing line para sa high voltage switchgear. Ang mataas na boltahe na bahagi ay maaaring isaayos sa iba't ibang power supply mode, kabilang ang ring network power supply, terminal power supply, dual power supply, atbp., at maaaring i-install gamit ang high voltage metering elements upang matugunan ang mga kinakailangan sa high voltage metering. Ang pangunahing switch ay inirerekomenda na gumamit ng load switch o vacuum circuit breaker, compact at makatwirang istraktura, at may magandang anti-misoperation effect.

3. Maaaring piliin ang GGD, GCS o MNS bilang low voltage switchgear, reactive power compensation at low voltage outgoing line. Ang mababang boltahe na bahagi ay gumagamit ng istraktura ng panel/cabinet, na maaaring matugunan ang mga function ng power distribution, lighting power distribution, reactive power compensation, electric energy measurement, atbp.

4. Ang transpormer ay maaaring isang ganap na selyadong transpormer na nakalubog sa langis o isang dry-type na transpormer. Para sa oil-immersed na mga transformer, inirerekomenda ang mga modelong S9, S11, S13 o SH15, habang para sa mga dry-type na transformer, inirerekomenda ang mga modelong SCB11, SCB12, SCB14 o SCBH15. Maaaring malayang i-configure ayon sa aktwal na pangangailangan ng mga customer, ang pagpipilian ay mas nababaluktot.

5. Ang tuktok na takip ng kahon ay gumagamit ng double-layer na disenyo ng istraktura, at ang gitnang layer ay puno ng foam plastic, kaya maganda ang epekto ng pagkakabukod ng init. Ang silid ng transpormer ay nilagyan ng mga anti-condensation at awtomatikong pagsubaybay sa temperatura na mga aparato, mga aparato sa pag-init at paglamig. ang aparatong hindi tinatablan ng alikabok ay nakaayos sa posisyon na naaayon sa shutter sa labas ng plate ng pinto at sa gilid na plato.

Kapaligiran sa Pagtatrabaho

1.  Ang taas ay hindi lalampas sa 1000m;

2.  Temperatura sa paligid: - 25 ° C ~ + 40 ° C;

3.  Relatibong halumigmig: ang pang-araw-araw na average na halaga ay hindi dapat hihigit sa 95%, at ang buwanang average na halaga ay hindi hihigit sa 90%;

4.  Site ng pag-install: isang lugar na walang apoy, panganib sa pagsabog, conductive dust, chemical corrosive gas at marahas na vibration.

Kung nalampasan ang mga kundisyon sa itaas, maaaring makipag-ayos ang user sa aming kumpanya.
