Geographical Box-Type Substation

Binabago ng Geographical Box-Type Substation ang pamamahagi ng kuryente, nag-aalok ng mga compact, episyente, at lubos na maaasahang solusyon para sa mga modernong electrical system. Dinisenyo upang matugunan ang lumalaking pangangailangan ng urbanisasyon, industriyal na pag-unlad, at distributed energy generation, ang mga substation na ito ay walang putol na pinagsasama ang makinis na aesthetics na may advanced na functionality. Malawakang na-deploy sa iba't ibang mga aplikasyon—mula sa mga urban grid hanggang sa mga proyekto ng renewable energy—ang substation na ito ay naghahatid ng walang kapantay na versatility. Susuriin ng gabay na ito ang mga pangunahing bahagi, mga prinsipyo ng disenyo, at mga bentahe ng mga containerized na substation, na tumutulong sa iyong ganap na maunawaan ang kanilang mahalagang papel sa pag-upgrade ng imprastraktura ng kuryente.

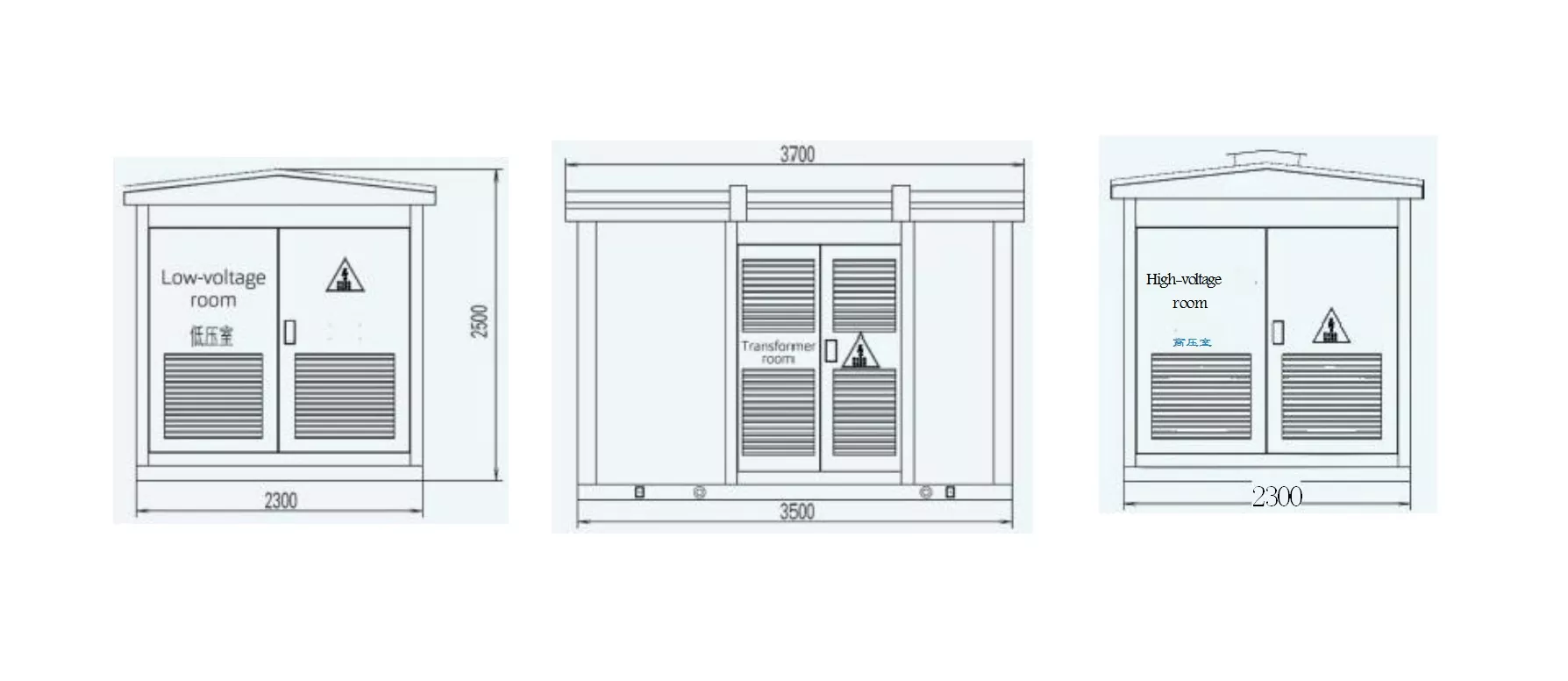

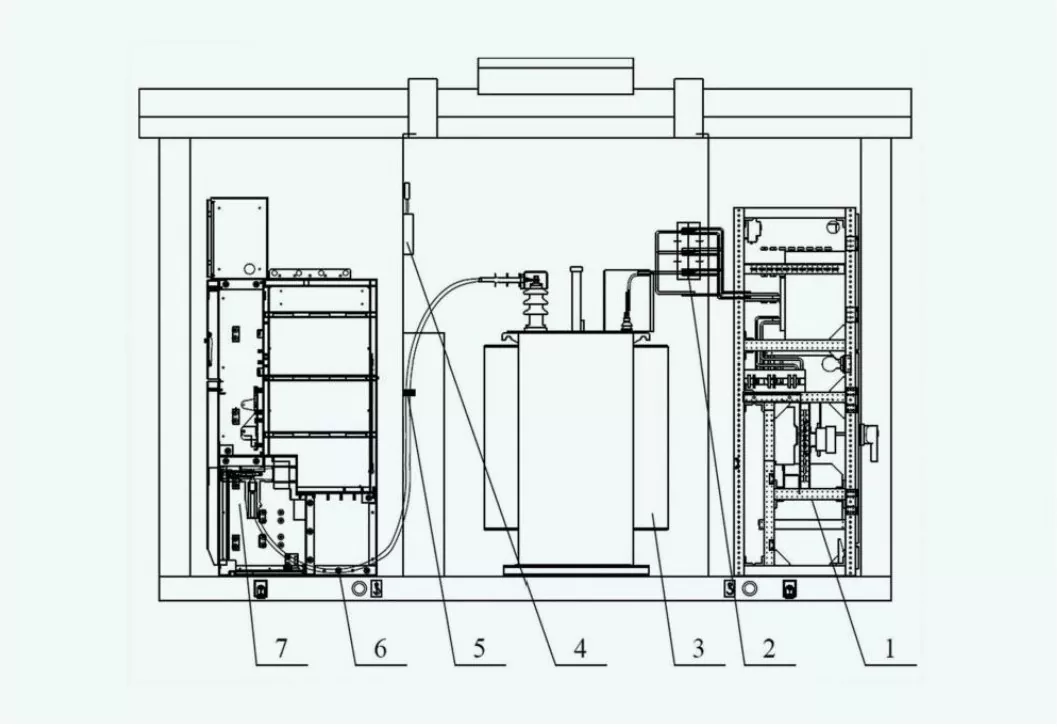

Pagguhit ng hangganan ng kahon: (kunin ang 630kVA bilang isang halimbawa)

Mga Pangunahing Bahagi

●Mataas na boltahe switchgear

Responsable para sa pag-input at pagdiskonekta ng mataas na boltahe na power supply. Kabilang sa mga pangunahing teknikal na parameter ang rated boltahe (12kV, 24kV o 36kV) at short-circuit breaking capacity (25kA hanggang 40kA).

●Transformer

Ginagamit upang bawasan ang mataas na boltahe sa pagbaba ng magagamit na boltahe. Kasama sa mga parameter ang kapasidad (mula sa 50kVA hanggang 2500kVA), klase ng pagkakabukod at kahusayan (karaniwan ay higit sa 98%).

● Mababang Boltahe Switchgear

Responsable sa pamamahagi ng kapangyarihan sa mga end user at pagbibigay ng proteksyon sa circuit. Kabilang sa mga bahagi ang mga circuit breaker, piyus at metro. Ang mga na-rate na boltahe ay mula 0.4kV hanggang 1kV at ang mga na-rate na alon hanggang 6300A, depende sa aplikasyon.

● Enclosure

Ang enclosure ng isang box-type na substation ay maaaring magbigay ng pisikal na proteksyon at environmental sealing. Ang aming mga produkto ay karaniwang IP54 o IP65 na disenyo ng antas ng proteksyon, panlabas at malupit na kapaligiran ay may mataas na kakayahang umangkop.

● Auxiliary Power System

Ito ay para sa pagpapagana ng panloob na kagamitan (mga cooling fan, heater at ilaw). Kasama sa mga parameter ang rated boltahe (220V o 110V AC/DC) at kapasidad ng kuryente.

● Sistema ng Paglamig

Siguraduhin na ang mga transformer at iba pang bahagi ay gumagana sa loob ng mga thermal limit. Ang cooling mode ay maaaring natural na air cooling (AN) o forced air cooling (AF), mangyaring husgahan ayon sa load capacity at environment.

● Sistema ng Proteksyon at Kontrol

Naglalaman ito ng mga relay, control unit at monitoring device para sa kaligtasan at katatagan ng system. Nangangailangan ang mga setting ng proteksyon sa kasalukuyan at mga boltahe na threshold na nalalapat sa buong system.

● Earthing System

Nagbibigay ng kritikal na kaligtasan laban sa electric shock at tinitiyak ang fault current dissipation. Ang grounding system ay binubuo ng galvanized steel o copper tape na idinisenyo para sa mababang resistensya, mas mababa sa 1Ω sa karamihan ng mga installation.

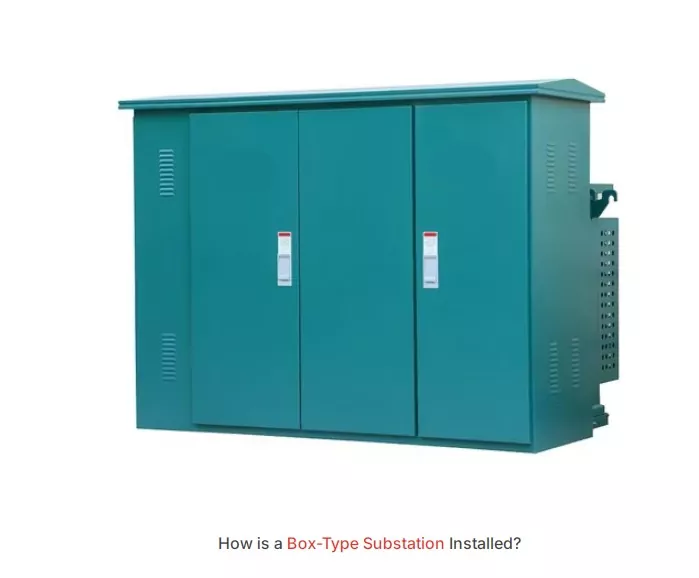

Pag-install

Mayroong ilang mahahalagang hakbang sa pag-install ng Geographic Box-Type Substation.

1. Pagpili at Paghahanda ng Site

Ang site ay kailangang flat, stable at well drained. Ngunit para matugunan ang safety clearance at access requirements, mangyaring pumili ayon sa iyong aktwal na sitwasyon.

2. Konstruksyon ng Pundasyon

Bumuo ng reinforced concrete foundation para suportahan ang bigat ng substation at matiyak ang structural stability.

3. Positioning at Assembly

Ang kahon ay inilalagay sa pundasyon gamit ang mga kagamitan sa pag-aangat at sinigurado laban sa mga puwersang mekanikal na may mga bolts o anchor.

4. Koneksyong Elektrisidad

Ikonekta ang mga papasok at papalabas na mga cable sa mataas at mababang boltahe na mga terminal. Bigyang-pansin ang saligan ay dapat na tama, ay napakahalaga sa kaligtasan ng system.

5. Pagsubok at Komisyon

Kumpletong Pag-install Magsagawa ng mga insulation resistance test, pagkakalibrate ng mga protective relay at functional check sa lahat ng bahagi. Bago paganahin ang substation, magandang ideya na muling kumpirmahin ang iyong lokal na electrical code.
