Uri ng European Outdoor Prefabricated Substation

Ang European Type Outdoor Prefabricated Substation ay may three-in-one integrated design na pinagsasama ang high-voltage switchgear, mga transformer, at low-voltage switchgear para sa malakas na pagkakumpleto ng system; Tinitiyak ng komprehensibong proteksyon sa mataas/mababang boltahe na ligtas, maaasahang operasyon at pinasimpleng pagpapanatili; Nagtatampok ito ng compact footprint, pinababang pamumuhunan, maikling ikot ng produksyon, at madaling mobility; Mga nababaluktot na pagsasaayos ng mga kable; Natatanging istraktura: Ang double-layer honeycomb composite panel enclosure ay nagbibigay ng matibay na insulation, heat dissipation, ventilation, aesthetic appeal, at mataas na IP rating. Kasama sa mga enclosure na materyales ang hindi kinakalawang na asero, titanium alloy, aluminum alloy, cold-rolled steel, at color-coated na bakal; Available ang maraming configuration: general-purpose, villa-style, compact, atbp. Ang mga pangunahing unit ng high-voltage ring ay maaaring nilagyan ng mga network automation terminal (FTUs) para sa maaasahang pagtuklas ng mga short circuit at single-phase ground fault. Nagtatampok ng "apat na remote" na kakayahan (remote control, remote measurement, remote signaling, remote adjustment), pinapadali ang pag-upgrade ng distribution network automation.

Mga Teknikal na Parameter

Tandaan: Ang mga item 5 at 6 ay hindi kinakailangan kapag ang kapasidad ng transpormer ay mas mababa sa 200kVA.

Mga Kondisyon sa Paggamit

Kailangang ibigay ng mga user ang sumusunod na impormasyon kung mag-order:

• Altitude: W 1000m;

• Temperatura sa paligid: ·25. (:~+40. (:;

• Relative humidity: ang pang-araw-araw na average na halaga ay hindi hihigit sa 95%, at ang buwanang average na halaga ay hindi hihigit sa 90%;

• Antas ng anti-vibration: horizontal acceleration 0.4m/s2, vertical acceleration 0.15m/s2;

• Pakikumpirma na ang lugar ng pag-install ay hindi makakaranas ng matinding pagkabigla, malubhang polusyon at kemikal na kaagnasan, at walang conductive dust o pagsabog na panganib.

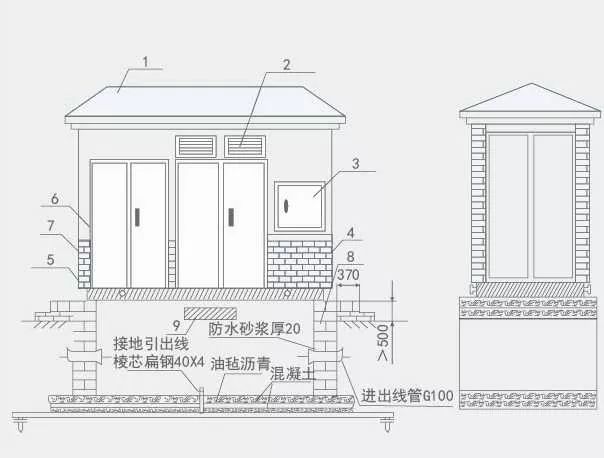

Pagguhit ng sukat ng pag-install

1. Bubong

2. Mga bulag

3. Panlabas na kahon ng pagsukat

4. Pag-angat ng singsing

5. Matibay na chassis ng slot

6. Pinto

7. Strip brick, imitasyon brick wall surface

8. Konkretong pundasyon

9. Nitso pundasyon vent

Kailangang malaman kapag nag-order

Sa oras ng iyong order, dapat mong ibigay ang sumusunod na impormasyon:

· Modelo, kapasidad, dami, kulay at sukat na kinakailangan, materyal ng shell;

· Modelo ng transformer, pagganap, mode ng koneksyon, hanay ng pagtapik at mga kinakailangan sa impedance;

· Mataas na boltahe sa gilid pangunahing pamamaraan ng mga kable, modelo ng bahagi, detalye at mga kinakailangan;

· Transformer oil (25 #, 45 #, high ignition point oil);

· Mga kinakailangan sa configuration para sa intelligent na power management network o property management network;

· Mga kinakailangan sa kapaligiran para sa paggamit.
