Ano ang teknikal na pagsusuri ng mga box-type na substation sa Europe, United States, at China?

Mula sa pananaw ng mga electrical engineer, ang European, American, at Chinese (Chinese-style) containerized na mga substation ay kumakatawan sa tatlong natatanging teknikal na diskarte batay sa magkakaibang mga pamantayan ng grid, heograpikal na kapaligiran, at mga pangangailangan sa merkado. Ang mga pangunahing pagkakaiba ay nasa apat na pangunahing dimensyon: structural integration, proteksyon configuration, thermal management design, at standardization system. Ang mga pagkakaibang ito ay nagbubunga ng mga natatanging senaryo ng aplikasyon at mga evolutionary trajectory.

Ang mga istilong Amerikanong substation ay inuuna ang pagiging compactness at cost-effectiveness para paganahin ang malawakang deployment; Ang mga substation ng Europa, sa kabilang banda, ay binibigyang-diin ang advanced na pagganap sa kapaligiran at mga pinagsama-samang disenyo na aesthetically kasiya-siya; samantalang ang mga substation ng Tsino ay kadalasang gumagamit ng mga pragmatic hybrid na solusyon na nagbabalanse sa mga pagkakaiba sa pagitan ng dalawa sa mga tuntunin ng pagsasama, gastos, at disenyo. Ang mga pagkakaibang ito ay lubos na nakakaimpluwensya sa sukat, komposisyon ng istruktura, panloob na disenyo, pagsasaayos ng pangunahing kagamitan, mga tampok sa kaligtasan, pamamaraan ng pag-install at pagpapanatili, at sa huli ang pagiging angkop ng mga substation para sa mga partikular na aplikasyon.

Ang sumusunod ay nagbibigay ng malalim na pagsusuri mula sa tatlong pananaw: mga teknikal na detalye, mga sitwasyon ng aplikasyon, at mga trend sa hinaharap.

I. Malalim na Paghahambing ng Mga Pangunahing Detalye ng Teknikal para sa Tatlong Pangunahing Uri ngMga Substation na Uri ng Kahon

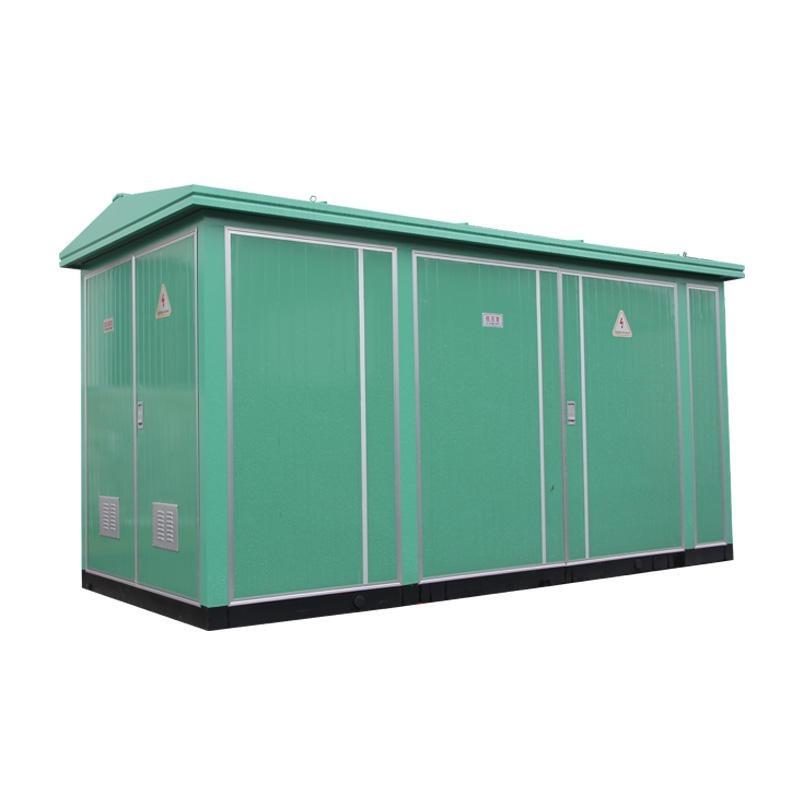

1. EuropeanMga Substation na Uri ng Kahon (European-styleMga Substation na Uri ng Kahon, Mga Pamantayan ng EU/IEC)

Pangunahing Kahulugan: Sumusunod sa mga pamantayan ng IEC 62271-202 at IEC 61330, ang mga substation na ito ay nagtatampok ng independiyenteng three-compartment na modular na istraktura at kumakatawan sa pandaigdigang nangingibabaw na anyo ng "Mga Substation na Uri ng Kahon.”

(1) Istraktura at Layout

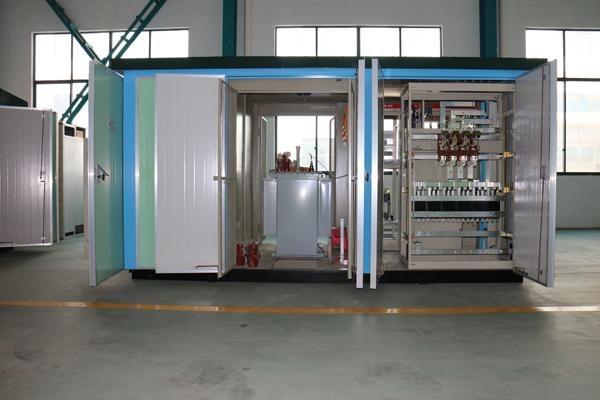

· Tatlong ganap na independiyenteng mga compartment: Ang high-voltage compartment, transformer compartment, at low-voltage compartment ay ganap na pinaghihiwalay ng mga metal na partisyon, na bumubuo ng "目"o"品” layout ng hugis.

· Enclosure at Proteksyon: Double-layer steel plates na may polyurethane insulation layer; rating ng proteksyon IP54–IP55; malakas na dustproof, hindi tinatagusan ng tubig, at mga kakayahan sa anti-condensation.

· Mga Kinakailangan sa Pundasyon: Nangangailangan ng karaniwang cable trench, isang independiyenteng pundasyon, at isang nakareserbang daanan sa pag-access sa pagpapanatili (≥800 mm).

(2) Core Component Configuration

· High-Voltage Side: Kasama sa karaniwang configuration ang SF6 ring main units o air-insulated switchgear, na isinama sa mga load break switch, isolating switch, earthing switch, at surge arrester, na nagtatampok ng five-prevention interlocks.

· Transformer: Pangunahing SCB series dry-type na mga transformer (epoxy resin cast), na may mga kapasidad na mula 50kVA hanggang 2500kVA; sapilitang paglamig ng hangin (kontrol sa temperatura + axial fan).

· Low-Voltage Side: Draw-out switchgear, kabilang ang mga frame circuit breaker, smart capacitor compensation, smart meter, at surge protection modules, na nag-aalok ng pambihirang scalability.

· Sistema ng Proteksyon: Ang mataas na boltahe na bahagi ay nag-aalok ng opsyonal na "load switch + fuse" o proteksyon ng circuit breaker (overcurrent, instantaneous, overload, at ground fault protection); ang mababang boltahe na bahagi ay nagtatampok ng komprehensibong proteksyon sa pamamahagi.

(3) Mga Pangunahing Teknikal na Katangian

· Kaligtasan: Mga independiyenteng compartment na may malakas na kakayahan sa paghihiwalay ng arc fault (internal arc na makatiis ng rating na 20kA/0.5s).

· Pagpapanatili: Ang bawat yunit ay maaaring i-de-energize nang nakapag-iisa para sa pagpapanatili; Ang mababang boltahe na pagpapanatili sa gilid ay maaaring isagawa nang walang pagkagambala sa kuryente.

· Pagkalugi at Episyente sa Enerhiya: Ang mga dry-type na transformer ay lumalaban sa sunog, walang tagas, at mababa ang ingay, ngunit ang pagkawala ng walang-load ay bahagyang mas mataas kaysa sa mga transformer na puno ng langis.

· Sukat: Pinakamalaki sa volume para sa parehong kapasidad, humigit-kumulang 1.5 hanggang 3 beses kaysa sa American-style na mga unit.

2. American-StyleUri ng Box Substation (American-styleUri ng Box Substation, mga pamantayan ng IEEE/ANSI)

Pangunahing Kahulugan: Sumusunod sa mga pamantayan ng IEEE C57.12.25 at ANSI C84.1; nagtatampok ng lubos na pinagsama-samang, karaniwang-enclosure na istraktura, na kilala rin bilang isang "combined-type transformer (ZGS)."

(1) Istraktura at Layout

· Integrated Common Tank: Walang hiwalay na high-voltage compartment; ang high-voltage load switch, fuse, tap changer, at transformer core ay nakalubog lahat sa iisang tangke ng langis.

· Disenyo na walang langis: Nagtatampok ng ganap na selyadong istraktura ng "langis + hangin", na ang tangke at radiator ay direktang nakalabas para sa pagkawala ng init.

· Enclosure at Proteksyon: Single-layer steel plate, proteksyon rating IP34D–IP44, na nagbibigay-diin sa proteksyon laban sa alikabok at solidong dayuhang bagay.

· Mga Kinakailangan sa Pundasyon: Simpleng pundasyon ng platform; walang cable trench kinakailangan; direktang cable plug-in na mga koneksyon.

(2) Core Component Configuration

· High-Voltage Side: Elbow-type na cable plug + plug-in fuse + load switch; ganap na insulated, ganap na shielded, at touch-safe, pinasimple sa sukdulan.

· Transformer: Ganap na selyadong oil-immersed transformer, kapasidad 315 kVA–1,600 kVA; Ang langis ng transpormer ay nagsisilbing parehong insulating at cooling medium.

· Low-Voltage Side: Compact molded-case circuit breaker cabinet na may pinasimple na configuration ng proteksyon (overload, short-circuit, undervoltage).

· Sistema ng Proteksyon: Ang mga piyus na may mataas na boltahe ay nagpoprotekta laban sa mga panloob na pagkakamali ng transpormer; pinoprotektahan ng mga low-voltage molded-case circuit breaker ang linya; walang relay protection device.

(3) Mga Pangunahing Teknikal na Katangian

· Compactness: Minimal volume, na may footprint na 1/4 hanggang 1/3 ng mga European-style na unit, at 15% hanggang 20% ​​na mas mababang gastos.

·Installability: "Plug-and-play"; Ang oras ng pag-install ay isang-katlo lamang ng mga yunit ng istilong European.

· Pagwawaldas ng init: Open-air cooling; mataas na overload na kapasidad (pinapayagan ang 2x na overload sa loob ng 2 oras).

Mga Limitasyon: Ang pagpapanatili ay nangangailangan ng kumpletong pagkawala ng kuryente; Ang mga bahagi na may mataas na boltahe ay nahuhulog sa langis, na ginagawang kumplikado ang pag-aayos pagkatapos ng pagkabigo at madaling tumagas.

3. IntsikMga Substation na Uri ng Kahon (Istilo ng Tsino / istilong HuashiMga Substation na Uri ng Kahon, GB Standard)

Core Definition: Pinagsasama ang European modularity at American compactness, ang mga substation na ito ay sumusunod sa GB/T 17467-2020 (High-Voltage/Low-VoltageMga Substation na Uri ng Kahon) at nagtatampok ng naka-localize, binagong tatlong-compartment na istraktura.

(1) Istraktura at Layout

· Tatlong independiyente ngunit compact na mga compartment: Ang mataas na boltahe, transpormer, at mababang boltahe na mga compartment ay magkahiwalay ngunit nagtatampok ng mga pinababang dimensyon (nahuhulog sa pagitan ng European at American standards).

· Na-optimize na layout: Pangunahing "目”-shaped, single-row longitudinal layout (sumusunod sa mga kinakailangan sa IEEE electromagnetic compatibility), inangkop sa mga pamantayan sa pag-install ng power grid ng China.

· Enclosure at Proteksyon: Double-layer steel plate, IP44–IP54, pinahusay na corrosion resistance, seismic resistance (dinisenyo para sa seismic intensity IX), at high-temperature resistance (-25°C hanggang +40°C).

(2) Core Component Configuration (Pinahusay na Lokalisasyon)

· High-Voltage Side: Kasama sa karaniwang configuration ang mga domestic na gawa na air-insulated/SF6 ring main units, na tugma sa parehong European circuit breaker solution at American elbow plug solutions.

· Mga Transformer: Pagpili ng dry-type o oil-immersed na mga modelo (SCB14/S15, Class 1 energy efficiency); pinahusay na short-circuit withstand na kakayahan (10 kV/25 kA/3 s, na lampas sa pamantayan ng IEC na 20 kA/2 s).

· Low-Voltage Side: Integrated smart power distribution, automatic reactive power compensation, harmonic mitigation, at remote monitoring, na iniakma upang matugunan ang mga kinakailangan sa automation ng distribution network ng China.

· Sistema ng Proteksyon: Dual-redundant na proteksyon, na may mataas na boltahe na piyus + mga circuit breaker bilang backup na proteksyon; nilagyan ng mga di-electrical na proteksyon na mga tampok tulad ng sobrang temperatura, gas, at pressure relief.

(3) Mga Pangunahing Teknikal na Katangian

· Kakayahang umangkop: Ganap na tugma sa 10kV/20kV na mga network ng pamamahagi, mga antas ng short-circuit, at mga pagsasaayos ng grounding ng China.

· Cost-Effectiveness: Mas mababang gastos kaysa sa mga disenyong European, mas mataas na pagiging maaasahan kaysa sa mga disenyong Amerikano.

· Intelligence: Standard IoT monitoring (telemetry, telecontrol, at remote control), ay sumusuporta sa IEC 61850 protocol.

Mga Teknikal na Parameter Paghahambing ng Tatlong Pangunahing Box-Type Substation

II. Tumpak na Pagtutugma ng Mga Sitwasyon ng Application (Pamantayan sa Pagpili para sa Mga Electrical Engineer)

1. Mga Sitwasyon ng Application para sa European-StyleMga Substation na Uri ng Kahon

Mga Pangunahing Pamantayan sa Pagpili: Mataas na pagiging maaasahan, mataas na kaligtasan, malakas na scalability, at pagpapanatili ng kapaligiran bilang isang priyoridad

· Mga sentro ng lungsod / Landmark na gusali: Mga komersyal na complex, super-high-rise na gusali, CBD (kaligtasan sa sunog, mababang ingay, pagsasama-sama ng landscape).

· Industrial / High-Reliability Load: Mga data center, precision manufacturing, rail transit, mga ospital (walang patid na power supply, maintenance nang walang power outage).

· Renewable Energy Grid Integration: Wind power / PV step-up substations (harmonic mitigation, reactive power compensation, intelligent monitoring).

· Mga Lugar na Sensitibo sa Kapaligiran: Mga paaralan, mga lugar na tirahan, mga magagandang lugar (walang pagtagas ng langis, dry-type insulation).

2. Mga Sitwasyon ng Application para sa USMga Substation na Uri ng Kahon

Mga Pangunahing Pamantayan sa Pagpili: Mababang Gastos, Mabilis na Deployment, Lubhang Limitadong Space

· North American Power Grid: Mga lokal na network ng pamamahagi sa US at Canada (standard na pagsunod).

· Pagkukumpuni ng Mga Lumang Lugar na Residential: Mga endpoint ng urban grid na may limitadong espasyo at maiikling ikot ng konstruksiyon.

· Pansamantala / Pang-emergency na Power Supply: Mga construction site, trade show, disaster relief (plug-and-play, relocatable).

· Rural / Suburban Grids: Mga lugar na may mababang load density, malaking supply radii, at limitadong mga kakayahan sa O&M.

3. Mga Sitwasyon ng Application para sa IntsikMga Substation na Uri ng Kahon

Pangunahing Pamantayan sa Pagpili: Pagkatugma sa Chinese power grid, mataas na cost-effectiveness, at matalinong O&M

· Urban at Rural Distribution Network sa China: Mga bagong residential na komunidad, industrial park, at munisipal na pampublikong pasilidad (10kV standard, short-circuit level matching).

· Mga Pag-upgrade ng Automation sa Distribution Network: Buong saklaw ng "Tatlong Remote" (malayuang pagsukat, remote signaling, remote control), mga smart grid node.

· “Bagong Imprastraktura”: 5G base station, charging station clusters, energy storage power stations (pinagsama-samang source-grid-load-storage interface).

· I-export / Belt at Daan: Iniangkop para sa mga merkado sa Timog-silangang Asya, Gitnang Silangan, Africa, at iba pang mga rehiyon na may pinaghalong pamantayan ng IEC at GB.

III. Mga Trend sa Pag-unlad sa Hinaharap (Mga Ebolusyonaryong Direksyon ng Tatlong Pangunahing Daan ng Teknolohiya)

1. Global Common Trends (Mga Pag-upgrade na Ibinahagi ng Lahat ng Tatlong Pathway)

(1) Mababang-Carbon at Mataas na Episyente sa Enerhiya

· Mga Mandatoryong Pag-upgrade sa Kahusayan sa Enerhiya: Simula sa 2026, ang Tier 1 na mga pamantayan sa kahusayan ng enerhiya ay magiging mandatoryo sa mga pangunahing pandaigdigang merkado (babawasan ang pagkawala ng walang load ng 40%).

· Pangkapaligiran na Mga Kapalit na Insulation: Zero na paggamit ng SF6 (pinalitan ng dry air, N₂, at eco-friendly na mga gas); mineral na langis na pinalitan ng natural na ester vegetable oil.

· Malawak na Pag-aampon ng Amorphous Alloys: Walang-load na pagkawala 70%–80% na mas mababa kaysa sa tradisyonal na mga materyales; ang penetration rate sa State Grid na umabot sa 50% pagsapit ng 2030.

(2) High Intelligence (AIoT)

·Edge Computing + Digital Twins: Real-time na pagsubaybay sa status, paghula ng fault (katumpakan >95%), malalayong diagnostic, at awtomatikong pagbuo ng mga ulat sa O&M.

· Buong IEC 61850 Compliance: Plug-and-play na functionality, pinahusay na interoperability, at walang putol na pagsasama sa mga smart grid dispatch system.

· 5G + IoT: Remote control, arc detection, over-temperatura na alerto, pagsusuri sa pagkonsumo ng enerhiya; nagiging pamantayan ang unmanned operation.

(3) Integrasyon at Prefabrication

· “Multi-compartment integration”: Prefabricated modules na nagsasama ng substation, energy storage, PV, at charging station, na binabawasan ang footprint ng karagdagang 30%.

·Modular, building-block na disenyo: Ang mga standardized na module, factory pre-assembly, at zero on-site na mga wiring ay nagpapababa sa oras ng pag-install sa loob ng isang araw.

2. Differentiated Evolution ng Tatlong Pangunahing Linya ng Produkto

(1) European Switchgear: Ultimate Safety + Green Zero-Carbon

·Pinahusay na panloob na proteksyon ng arko (arc extinction ≤0.1s), pagsabog-proofing, at mga rating ng paglaban sa sunog.

· Ang buong serye ay walang langis, ganap na tuyo, at gawa sa mga recyclable na materyales, na sumusunod sa mga regulasyon ng EU "carbon neutrality".

· Nakatuon sa 40.5kV high-voltage, high-capacity na mga application at smart microgrid master station scenario.

(2) U.S.Uri ng KahonMga Substation: Minimalist na Integrasyon + Mababang Gastos

· Karagdagang miniaturization at pagbabawas ng timbang, na iniakma para sa North American distributed PV at residential energy storage system.

· Gumagamit ng IoT para sa pinasimpleng pagsubaybay, na nagbibigay-diin sa isang murang modelo ng O&M batay sa “failure-to-replace.”

· Nakatuon sa maluwag na structured distribution grid market sa North America, Latin America, at Australia.

(3) Intsik Uri ng Kahon Mga Substation: Universal adaptability + Smart Integration

· Dual-standard na compatibility (IEC+GB), na may pinahusay na kakayahang umangkop sa matinding kapaligiran (matinding lamig, mataas na kahalumigmigan, mataas na altitude).

· Pinagsanib na henerasyon, grid, pagkarga, at imbakan: Malalim na pagsasama ng mga inverter ng imbakan ng enerhiya (PCS) at mga sistema ng pamamahala ng enerhiya (EMS).

· Predictive maintenance na pinapagana ng AI: Pinalakas ng mga domestic algorithm, tumaas ang MTBF sa mahigit 100,000 oras.

· Nangunguna sa paraan na may dalawahang tagumpay sa pandaigdigang mid-to-low-end na merkado

IV. Buod: Mga Pangunahing Pagkakaiba sa Mga Teknikal na Pagdulog

· European: Pang-kaligtasan, modular, at lubos na maaasahan, na kumakatawan sa isang teknikal na diskarte na "precision-engineering".

· Amerikano: Cost-first, integrated, at mabilis na pag-deploy, na kumakatawan sa isang teknikal na diskarte na "nakatuon sa ekonomiya".

· Diskarte sa Tsino: Ang kakayahang umangkop-una, lokalisasyon, at katalinuhan, na kumakatawan sa "balanseng" teknikal na diskarte.

Sa susunod na 3 hanggang 5 taon, ang tatlong diskarte na ito ay magbubunot sa isa't isa, at ang kanilang mga hangganan ay lalabo: ang European approach ay magiging mas compact, ang American approach ay mas matalino, at ang Chinese approach ay mas internationalized, sa huli ay nagtatagpo patungo sa isang pinag-isang teknikal na paradigm ng "katalinuhan, mababang carbon, integration, at standardization."

FAQ para sa European, American at Chinese Box-Type Substation

1. Ano ang mga pangunahing standard system para sa tatlong uri ng box-type na substation?

· European: IEC 62271, IEC 61330

· Amerikano: IEEE C57.12.25, ANSI

· Intsik: GB/T 17467-2020

2. Ano ang mga pangunahing pagkakaiba sa istruktura?

· European: Tatlong ganap na independiyenteng mga compartment, modular na disenyo

· Amerikano: Pinagsamang karaniwang tangke, mataas na boltahe at transpormador na nakabahaging tangke ng langis

· Intsik: Tatlong independent compartment, compact at optimized na layout

3. Aling uri ng transpormer ang ginagamit sa bawat uri?

· European: Pangunahing dry-type na transpormer

· American: Tanging oil-immersed transformer

· Intsik: Dry-type o oil-immersed opsyonal

4. Alin ang may pinakamaliit na volume at footprint?

American box substation, halos 1/3 lang ng European type.

5. Alin ang may pinakamalakas na short-circuit na makatiis na kakayahan?

Intsik box substation, hanggang 25kA/3s na pinahusay na antas.

6. Maaari bang maisagawa ang pagpapanatili nang walang ganap na pagkawala ng kuryente?

· European at Chinese: Oo, compartmental independent maintenance

· American: Hindi, kailangan ang kabuuang power cutoff

7. Aling uri ang may pinakamababang halaga?

American box substation, 15%–20% na mas mababa kaysa European type.

8. Ano ang mga karaniwang sitwasyon ng aplikasyon?

· European: Mga pangunahing lugar sa lungsod, mga sentro ng data, mga pang-industriyang site na may mataas na kaligtasan

· Amerikano: Makitid na espasyo, mabilis na konstruksyon, rural at pansamantalang suplay ng kuryente

· Intsik: Urban at rural distribution network, bagong imprastraktura, smart grids

9. Ano ang trend ng pag-unlad sa hinaharap?

Karaniwan: Mataas na kahusayan, katalinuhan, SF6-free, pagsasama

· European: Extreme safety, zero carbon, dry-type na buong serye

· American: Miniaturization, low-cost replacement mode

· Intsik: IEC+GB compatibility, source-grid-load-storage integration

10. Alin ang pinakaangkop para sa mga proyekto ng Chinese power grid?

Intsik box substation, pinakamahusay na tumutugma sa 10kV/20kV distribution network, proteksyon at matalinong mga kinakailangan.
