GW9 Outdoor High-Voltage Isolating Switch

Ang Ceho ay isang tagagawa at supplier na dalubhasa sa pagbibigay ng GW9 Outdoor High-Voltage Isolating Switch. Ang mga switch ng serye ng GW9 ay angkop para sa panlabas na mataas na boltahe na mga de-koryenteng kagamitan na may tatlong-phase na AC 50Hz na naka-rate na boltahe na 0kV/15kV/20kV. Ginagamit ang mga ito para sa electrical isolation ng high-voltage transmission lines habang walang load transfer, high-voltage busbar maintenance, circuit breaker, at iba pang electrical equipment, pati na rin para sa electrical isolation ng live high-voltage lines. Ang aming produkto ay maaaring nahahati sa maliit na capacitor at inductive current isolation circuits. Ang istraktura nito ay simple at makatwiran, gamit ang mga accessory na tanso-aluminyo, isang hindi kinakalawang na asero na selyadong pabahay, at isang hot-dip galvanized base, na nagbibigay ng mahusay na pressure resistance at corrosion resistance, at maaasahang pagganap. Magaan at madaling i-install, na hindi nangangailangan ng regular na paglilinis o pagpapanatili, ito ay angkop para sa iba't ibang mga seksyon at sangay ng mga linya ng pamamahagi ng 10-20kV sa mga lunsod at kanayunan, pati na rin ang mga seksyon ng pagpapanatili na may malinaw na nakikitang mga disconnect point. Mura, ang GW9 Outdoor High-Voltage Isolating Switch ay isang maginhawang panlabas na high-voltage na electrical device.

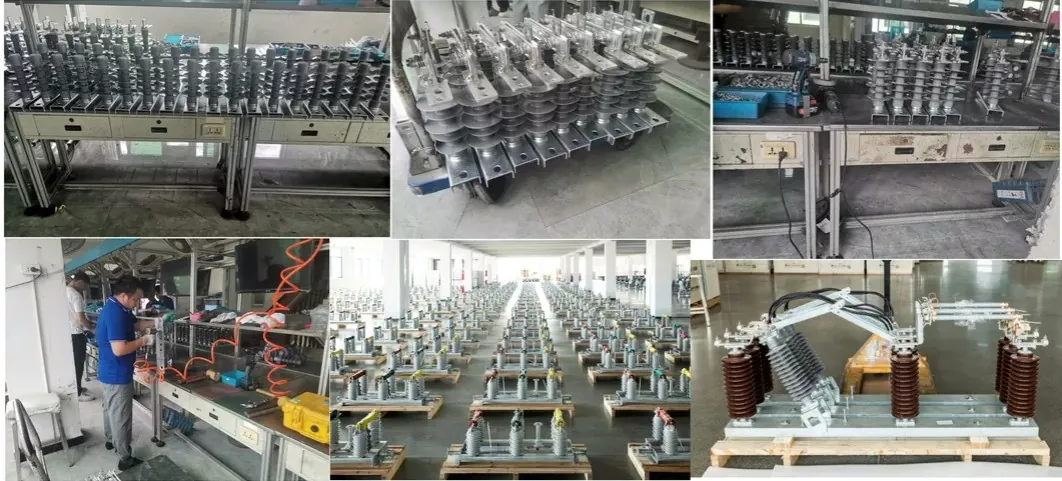

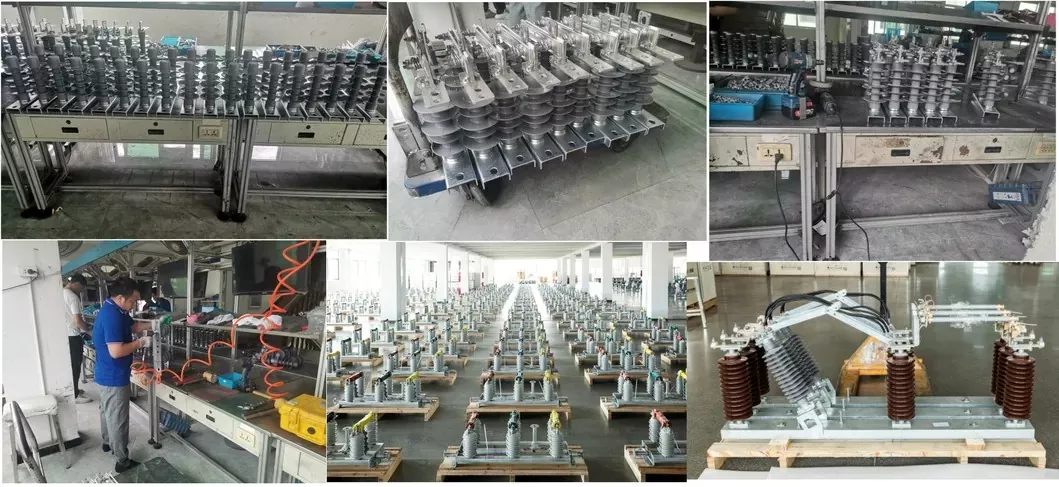

Ang aming pabrika

Ang (H)GW9-12 series na panlabas na high-voltage AC single-phase disconnector/isolation switch (mula rito ay tinutukoy bilang "disconnector/isolation switch") ay ginagamit para sa paglipat ng 10kV na linya sa ilalim ng boltahe at walang load, at para sa electrical isolation ng mga overhauled na high-voltage na bus, circuit breaker at iba pang kagamitang elektrikal mula sa mga live high-voltage na linya.

Ang mga Disconnector/Isolation Switch ay sumusunod sa mga teknikal na pamantayan ng GB/T 1985-2014 boltahe at kasalukuyang isolation switch at earthing switch, DL/T 486-2010 High Voltage AC isolation switch at earthing switch.

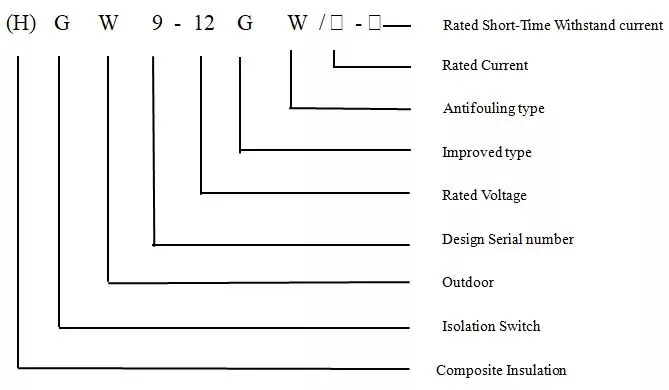

MODELO AT KAHULUGAN

Mga Kondisyon sa Kapaligiran para sa Paggamit

1. Altitude: Hindi hihigit sa 1000 metro. Kung ang altitude ay mas mataas sa 1000 metro, ang na-rate na antas ng thermal insulation ay dapat ayusin nang naaayon.

2. Ambient Temperature: Upper limit +45℃, lower limit -40℃, average na temperatura ng pinakamainit na buwan 30℃, maximum na pang-araw-araw na pagkakaiba sa temperatura 25K.

3. Solar Radiation Intensity (Outdoor): 0.1W/cm²

4. Bilis ng Hangin/Presyur ng Hangin (Outdoor): 0.5 m/s / 700Pa

5. Degree ng Polusyon: Class E

6. Icing Thickness: Hindi hihigit sa 20mm

7. Halumigmig: Araw-araw na average na relative humidity na hindi hihigit sa 95%, buwanang average relative humidity na hindi hihigit sa 80%

8. Pagganap ng Seismic: Pahalang na acceleration 0.3m/2, vertical acceleration 0.15m/s²

9. Safety Factor: Sine resonance three-period wave, safety factor na higit sa 1.67.

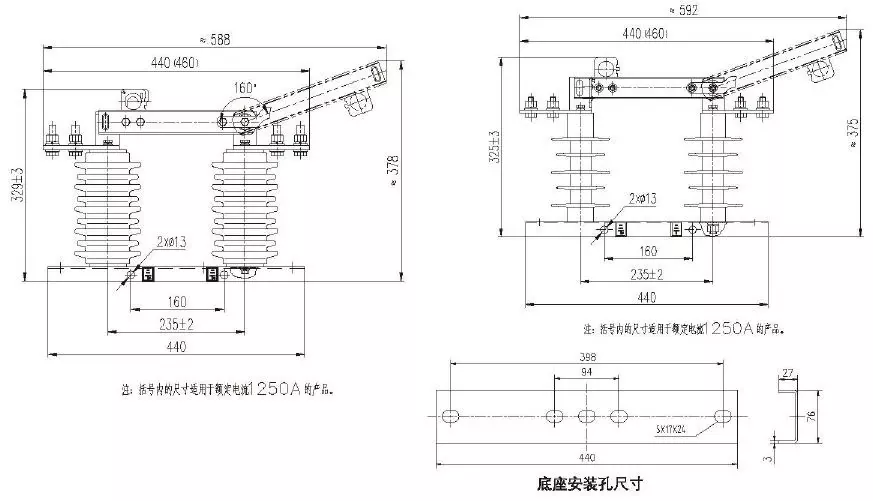

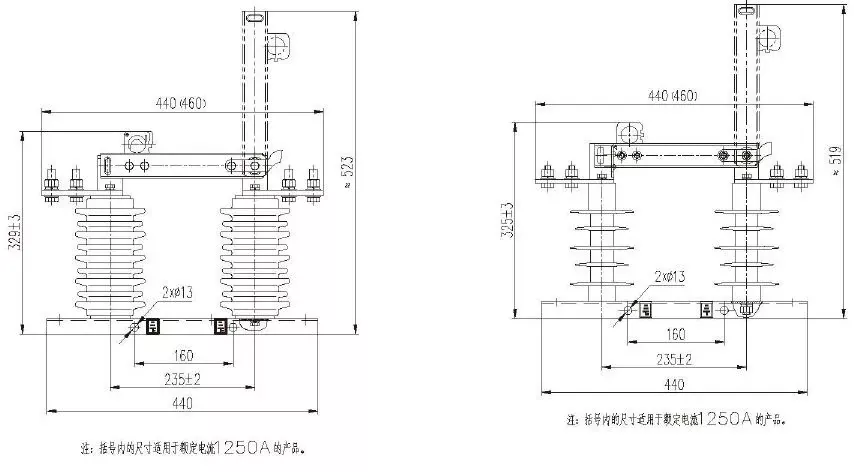

BALANGKAS AT DIMENSYON NG PAG-INSTALL

Teknikal na Data

Pangunahing Kalamangan

1. Makabuluhang pinabuting istraktura ng produkto at paglaban sa kaagnasan. Kapag sarado, ang conductive plate ay may self-locking function. Para buksan, hilahin lang ang locking hook para awtomatikong ma-unlock. Ang base ay nilagyan ng conductive spring at spring cover; ang self-locking device ay may kasamang locking plate, locking hook, at locking hook spring. Ang lahat ng mga karaniwang bahagi ay gawa sa SUS304 non-magnetic na hindi kinakalawang na asero na may maliwanag na pagtatapos at mahusay na paglaban sa kaagnasan.

2. Ang conductive plate ay walang stop lock; ang maximum na anggulo ng pagbubukas ng pag-ikot ay hindi mas mababa sa 160 degrees, at ang conductive plate base ay walang stainless steel clip. Ang passivation, riveting, at high-elasticity na proseso ng pag-install ay ginagamit upang mapanatili ang contact clamping force.

3. Ang mga pangunahing bahagi ng circuit ng GW9 Outdoor High-Voltage Isolating Switch ay gumagamit ng T2 red copper. Ang mga nakatigil na contact at terminal ay integral na hinulma, ganap na nilulutas ang mga problema sa pakikipag-ugnay na dulot ng hinang ng mga nakatigil na contact at mga terminal sa nakaraan.

4. Lahat ng conductive component sa main circuit ay silver-plated na may kapal na hindi bababa sa 20mm at sumasailalim sa isang selyadong anti-oxidation treatment. Ang ibabaw na plating ay maliwanag at matibay, nagtataglay ng malakas na pagtutol sa oksihenasyon, mahusay na kondaktibiti, at isang circuit resistance na 80mmΩ.

5. Ang mga wiring terminal ay nagpapatibay ng isang double-hole na istraktura, na gawa sa matigas na tansong haluang metal, na may panlabas na silver plating.

6. Gumagamit ang switch na ito ng external pressure contact spring, kung saan ang conductive contact ay nakikipag-ugnayan sa "fixed arc" na istraktura, na nagbibigay ng lubos na pare-parehong pressure at self-cleaning function. Ang presyon ng contact ay nananatiling pare-pareho sa mahabang panahon, na tinitiyak ang kaligtasan at pagiging maaasahan ng produkto sa panahon ng malayuang operasyon.

7. Ang insulator ay gawa sa high-strength ceramic o silicone rubber composite material at idinisenyo na may malaking distansya ng creepage, nakakatugon sa mga kinakailangan ng Class E laban sa polusyon, at nagtataglay ng mahusay na mga kakayahan laban sa polusyon at mga katangian ng long-distance na operasyon.

8. Ang pinakamababang distansya mula sa mga gumagalaw na bahagi ng GW9 Outdoor High-Voltage Isolating Switch sa lupa ay higit sa 200mm, at ang distansya sa pagitan ng mga break ay higit sa 230mm, na ginagawang angkop para sa mga lugar na mataas ang altitude.
