GW4 Outdoor High-Voltage Isolating Switch

Makakatiyak kang bibili ng Ceho GW4 Outdoor High-Voltage Isolating Switch mula sa aming factory. Binubuo ito ng base, insulating support, conductive parts, at operating mechanism. Ang bawat poste ay may dalawang suporta, na may conductive blade na naka-mount sa itaas na dulo ng bawat suporta. Ang contact ng talim ay matatagpuan sa pagitan ng dalawang suporta. Ang isang manggas ng tindig ay naka-mount sa ibabang dulo ng suporta. Hinihimok ng mekanismo ng pagpapatakbo, ang talim ay maaaring paikutin nang pahalang nang 90°, sa gayon ay binubuksan at isinasara ang switch.

Mga Tampok na Pang-istruktura

● Double-column horizontal rotating type: Dalawang post insulators bawat poste, ang contact blade ay umiikot ng 90° pahalang sa gitna upang makumpleto ang pagsasara at pagbubukas, ang break ay makikita, na nakakatugon sa mga kinakailangan ng "limang proteksyon".

● Ang lahat ng serye ay maaaring nilagyan ng grounding switch: Single grounding, double grounding, o walang grounding ang maaaring piliin, ang grounding switch at ang pangunahing switch ay magkakaugnay.

● Flexible operating mechanism: GW4 Outdoor High-Voltage Isolating Switch standard configuration CS11 (manual) o CS17 (na may grounding type), CJ6 electric mechanism na opsyonal para sa remote na operasyon.

● Mataas na corrosion resistance: Ang mga conductive na bahagi ay silver/tin plated, ang mga steel parts ay hot-dip galvanized o stainless steel, ang base ay gawa sa aluminum alloy o hot-dip galvanized steel, na angkop para sa coastal at mabigat na polluted na lugar.

● Modular na disenyo: Tatlong pole ay naka-link sa pamamagitan ng isang connecting rod, ang phase adjustment ay maaaring mabilis na maisagawa sa site, ang anggulo ng pag-install ay nababagay mula 0–30°.

Bakit tayo ang pipiliin?

◆ Ang GW4 Outdoor High-Voltage Isolating Switch ay gumagamit ng double-column opening at contact switching structure, na nagtatampok ng awtomatikong paglilinis ng contact at pinahusay na pagiging maaasahan ng contact.

◆ Ang mga contact finger ay gawa sa bagong uri ng materyal na may mataas na lakas, mataas na conductivity, at mataas na elasticity. Ang mga contact ay na-clamp sa pamamagitan ng nababanat na puwersa ng mga contact na daliri sa kanilang sarili, pag-iwas sa pagbaba sa contact clamping force na dulot ng spring corrosion at heat annealing, kaya pinipigilan ang isang vicious cycle ng tumaas na contact resistance at exacerbated contact heating.

◆ Ang umiikot na bahagi ng switch ay idinisenyo para sa walang maintenance na operasyon. Ang umiikot na base ay gumagamit ng isang selyadong istraktura, na pumipigil sa pagpasok ng singaw ng tubig, alikabok, at mga nakakapinsalang gas. Tinitiyak nito na ang mga bearings at molybdenum disulfide lithium-based grease ay palaging gumagana sa isang magandang kapaligiran, na pumipigil sa kalawang, pagkawala ng grasa, at pagkatuyo, kaya tinitiyak na ang operating torque ng GW4 Outdoor High-Voltage Isolating Switch ay hindi tataas pagkatapos ng pangmatagalang operasyon. Ang mga hindi kinakalawang na asero na pin ay ginagamit, na tumutugma sa walang langis na self-lubricating na istraktura ng tindig; Ang mga bahagi ng bakal ay hot-dip galvanized, tinitiyak na ito ay flexible, magaan, maaasahan, at walang kalawang.

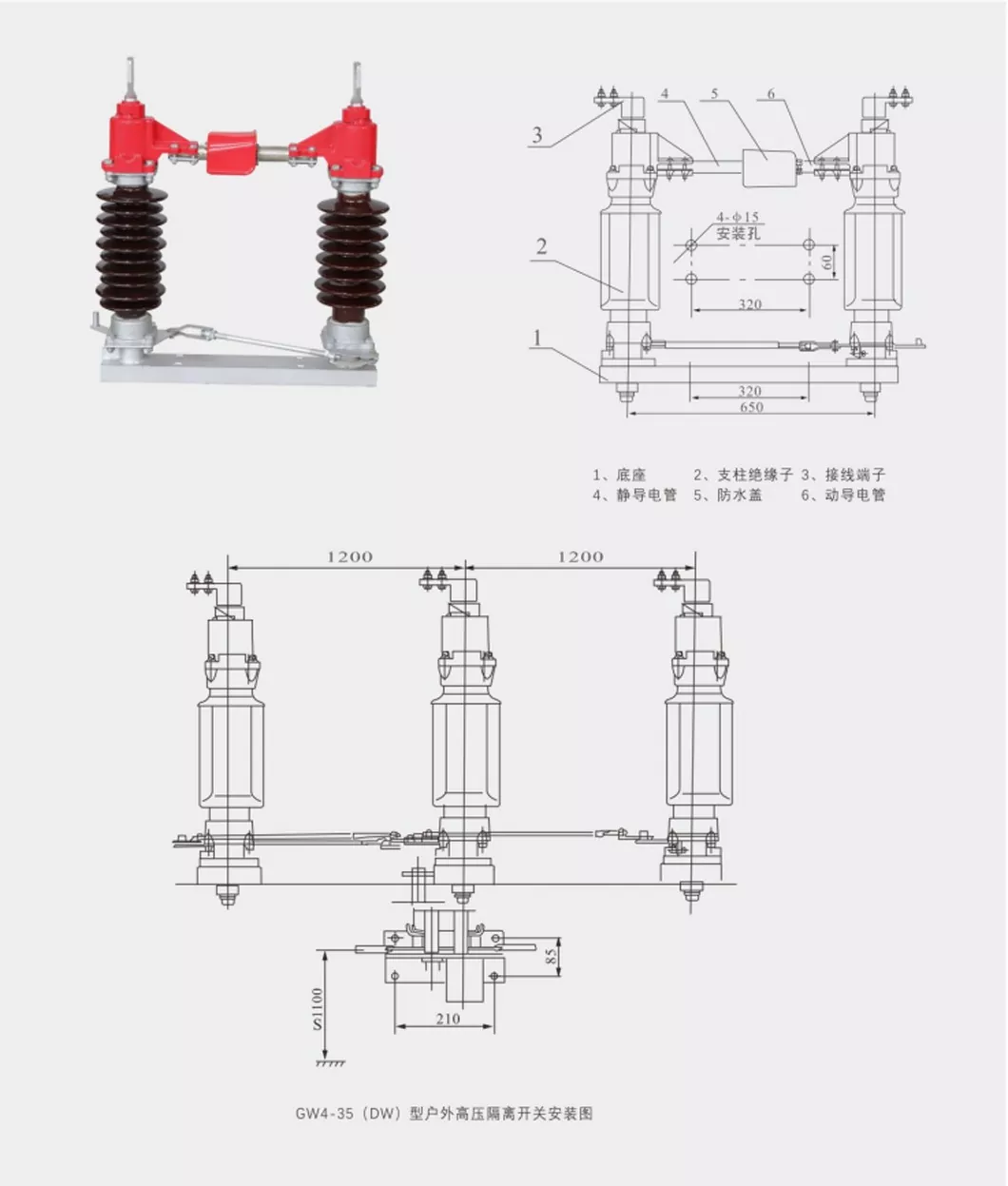

Hugis At Mga Dimensyon ng Pag-install

Pangunahing Teknikal na Parameter
