LZZBJ Reinforced Epoxy Resin Cast Post Type Current Transformer

Ang LZZBJ Reinforced Epoxy Resin Cast Post Type Current Transformer ay isa sa mga produkto ng pabrika ng Ceho, maaari kaming mag-alok ng iba't ibang uri ng mga de-koryenteng aparato para mapili mo, at nag-aalok ng mapagkumpitensyang presyo. Kung gusto mong makakuha ng mataas na kalidad, mataas na mahusay, at madaling mapanatili na mga solusyon, maaari kang makipag-ugnayan sa amin ngayon upang makuha ang aming listahan ng presyo ng pabrika. Parehong bago at lumang mga customer ay tinatanggap.

Magpadala ng Inquiry

Paglalarawan ng Produkto

Nagbibigay ang Ceho ng mataas na kalidad ng LZZBJ Reinforced Epoxy Resin Cast Post Type Current Transformers. Crack-resistant at impact-resistant, angkop para sa mga cabinet na may mataas na mekanikal na stress; Ganap na selyadong pillar: Ang P1/P2 ay M10-M16 copper/aluminum bar o double-hole bar, na may base na 4 × Φ 14mm, at maaaring i-install sa anumang direksyon; Ang microcrystalline alloy o de-kalidad na silicon steel sheet na may mataas na kalidad na magnetic line ay nagtatampok ng error na may mataas na kalidad na magnetic transformer sheet Pangalawang terminal: 6-12 core sa loob ng proteksiyon na takip, maaaring palawakin gamit ang double windings (0.2S/0.5/5P10/10P10) o tatlong windings (metering + protection + residual);Mababang temperatura: -25 ℃ hanggang +40 ℃, altitude: ≤ 2,000 m (3,000% ng humidity plateau type); Flame retardant grade V-0, CTI ≥ 600, compliant sa RoHS; Timbang: 25-35 kg para sa 10 kV class; 24 kV grade 32-45 kg 40.5 kV class ≤ 81 kg.

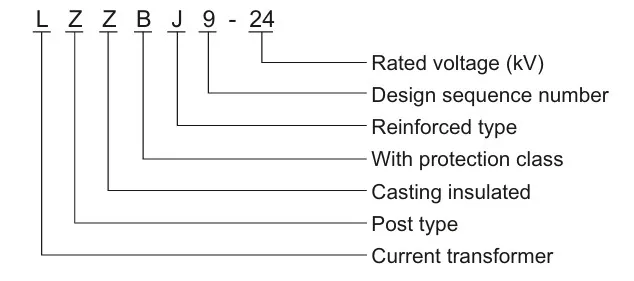

Modelo

Mga Parameter ng Produkto

HINDI	item			Yunit	Halaga
1	Na-rate na boltahe			KV	40.5
2	Na-rate na pagkakabukod antas	Dalas ng kapangyarihan makatiis ng boltahe	Dry test		95
			Basang pagsubok		80
		Lumalaban ang salpok ng kidlat boltahe (peak)			185
3	Na-rate ang kasalukuyang			A	1250,1600,2000
4	Na-rate na short-circuit breaking current			KA	20,25,31.5
5	Na-rate na pagkakasunud-sunod ng operasyon				0-0.3s-kumbinasyon-180s-kumbinasyon
6	Rated short circuit kasalukuyang breaking beses			beses	12
7	Rated short circuit closing current (peak)			KA	50,63,80
8	Rated peak makatiis sa kasalukuyang
9	Na-rate na panandaliang makatiis sa kasalukuyang			KA	20,25,31.5
10	Rated short circuit tuloy-tuloy na kasalukuyang			S	4
11	Average na bilis ng pagbubukas			MS	1.5±0.2
12	Average na bilis ng pagsasara				0.7±0.2
13	Oras ng bounce ng pagsasara ng contact			s	≤2
14	Three-phase combined (minutong) gate magkasabay na pagkakaiba ng oras				≤2
15	Oras ng pagsasara				≤150
16	Oras ng pagbubukas				≤60
17	Buhay na mekanikal			beses	10000
18	Rated operating boltahe at auxiliary circuit rated boltahe			V	DC220,110,24
					AC220,110,24
19	DC resistance sa bawat phase circuit (walang transpormer)			μ Ω	≤100
20	Ang mga dynamic at static na contact ay nagbibigay-daan sa kapal ng pagsusuot			mm	3
21	timbang			kg	800

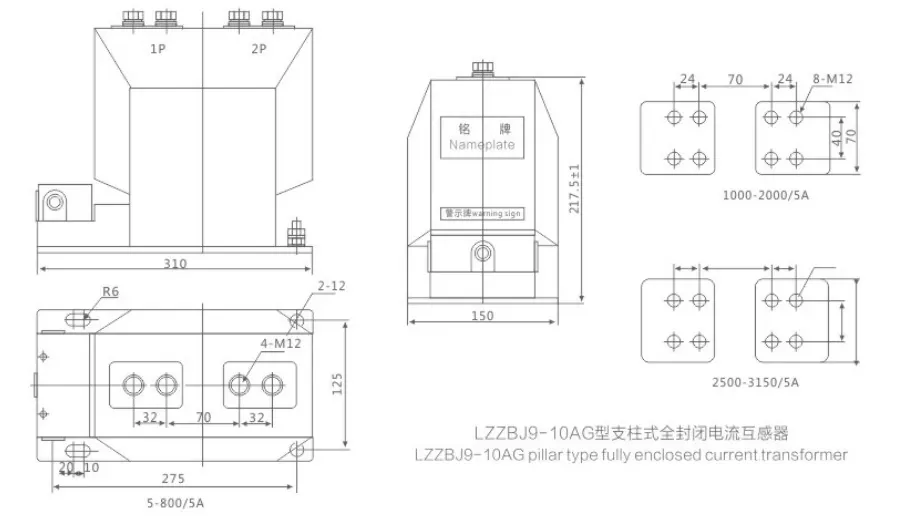

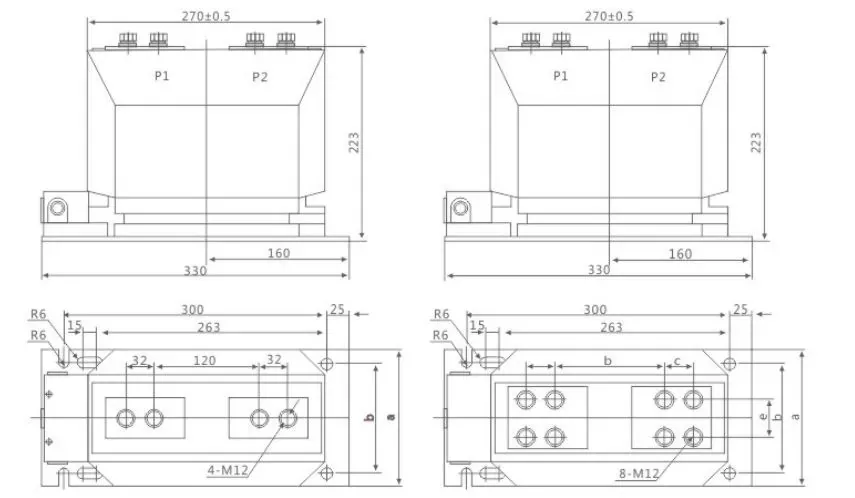

Pagguhit

Mabilis na Pagsusuri sa Pagpili

1. Na-rate na boltahe → Pumili ng 7.2kV / 12kV / 24kV / 40.5kV

2. Rated primary current → Ayon sa load o busbar specifications (100A, 300A, 600A, 1,250A)

3. Katumpakan at pagkarga → Pagsukat 0.2S/0.5 (10-20 VA); Protektahan ang 5P10/10P15 (15-30 VA)

4. Short-time na thermal current → Itugma ang short-circuit current ng system (20 kA, 31.5 kA, 50 kA, 80 kA/1 s)

5. Paraan ng pag-install → Pillar patayo/pag-install sa gilid/baligtad na pag-install; Ang base ay naayos na may 4-M12 expansion bolts

6. Mga Espesyal na Kinakailangan: Mataas na altitude 3,000m, mababang temperatura -40 ℃, anti-pollution Grade III, dual transformation ratio, tap type, na may shielding cover
