HB-12 Eco-Friendly Gas Insulated Ring Main Unit

Ang Ceho ay isang tagagawa sa China, at maaari mong bilhin ang aming HB-12 Eco-Friendly Gas Insulated Ring Main Unit nang may kumpiyansa. At iaalok namin sa iyo ang pinakamahusay na serbisyo pagkatapos ng pagbebenta at napapanahong paghahatid. Ang pangunahing yunit ng singsing na ito ay isang kumpletong set ng power distribution device na 12KV, three-phase AC 50Hz, single bus at single bus segment system.

Magpadala ng Inquiry

Paglalarawan ng Produkto

Ang HB-12 Eco-Friendly Gas Insulated Ring Main Unit ay isang kumpletong set ng distribution equipment na may boltahe na 12KV, three-phase AC 50Hz, single busbar at single busbar section system. Ito ay may isang simpleng istraktura, nababaluktot na operasyon, maaasahang interlocking, at maginhawang pag-install. Ang iba't ibang mga gumagamit ay maaaring bigyan ng kasiya-siyang teknikal na solusyon para sa iba't ibang mga aplikasyon. Sa pamamagitan ng paggamit ng teknolohiya ng sensor, teknolohiya ng awtomatikong kontrol at teknolohiya ng impormasyon, kasama ang mga advanced na teknikal na pagganap at simple at nababaluktot na mga solusyon sa pagpupulong, matutugunan nito ang patuloy na pagbabago ng mga pangangailangan sa merkado at angkop para sa mga matalinong pangangailangan ng mga power grid.

Ang HB-12 Eco-Friendly Gas Insulated Ring Main Unit ay naaangkop sa pang-industriya at civil cable ring network at distribution network terminal projects. Tulad ng para sa pagtanggap at pamamahagi ng elektrikal na enerhiya, ito ay partikular na angkop para sa pamamahagi ng kuryente sa mga urban residential areas, maliliit na pangalawang substation, switch office, cable branch box, box-type substation, industriyal at mining enterprise, shopping mall, airport, subway, wind power generation, ospital, sports venues, railways, tunnels at iba pang lugar.

Mga Kondisyon sa Serbisyo

Temperatura ng hangin sa paligid: -40℃-+50℃

Halumigmig: Pinakamataas na average na kamag-anak na Halaga, araw-araw<95%, buwanan<90%

Altitude: ≤4000 M

Seismic resistance: 8 degrees

Maaaring pag-usapan ang paggamit sa ilalim ng mga espesyal na kundisyon

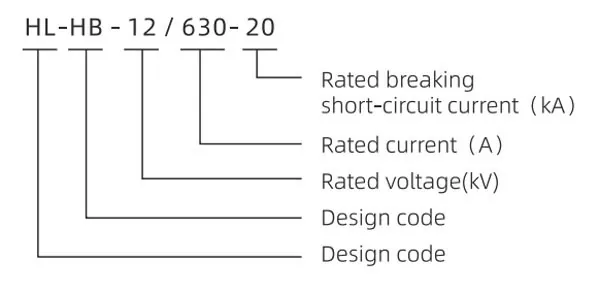

Modelo

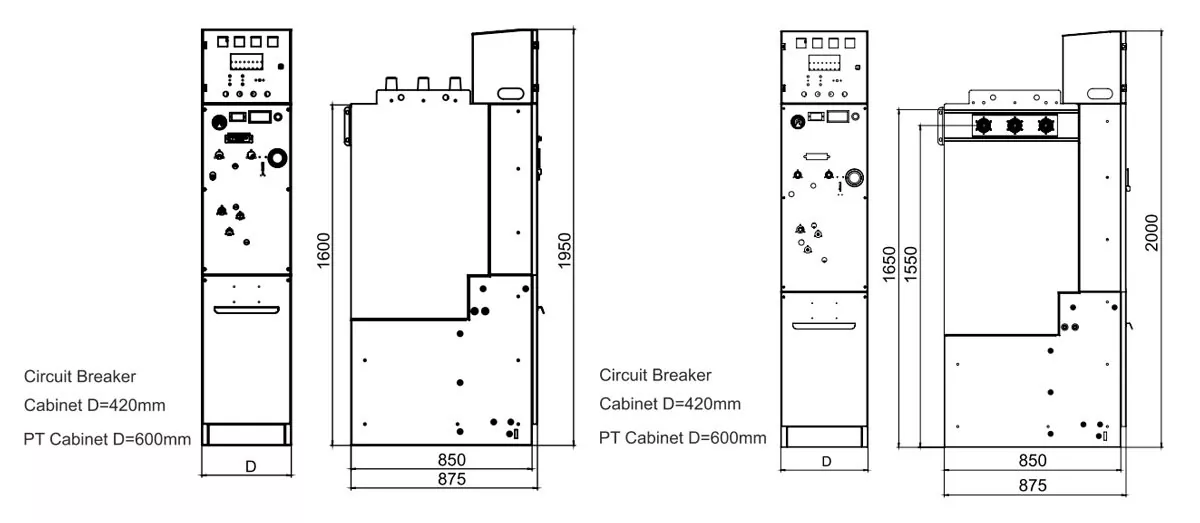

Mga Dimensyon ng Switchgear

Laki ng cabinet (W×D×H)	Circuit breaker cabinet	Cabinet ng koneksyon ng cable	PT cabinet
Nangungunang pagpapalawak	420×850×1950	420×850×1950	600×850×1950
Pagpapalawak ng gilid	420×850×2000	420×850×2000	600×850×1950

Teknikal na Parameter

Ang pangunahing teknikal na mga parameter ng Environmental Gas Insulated RMU

Na-rate na boltahe	kV	12
Na-rate ang kasalukuyang	A	630
Paraan ng pagpatay ng arko		Vacuum switch tube
paraan ng pagkakabukod		Purong hangin o nitrogen
Rated short circuit breaking kasalukuyang	kV	20
Na-rate ang mga oras ng short circuit breaking	Mga oras	30
Rated short-circuit closing current (peak)	kV	50
Na-rate na panandaliang makatiis sa kasalukuyang 3s (rms)	kA	20 (Pangunahing circuit), 17, 4 (Earthing circuit)
Rated peak makatiis sa kasalukuyang	kA	50 (Pangunahing circuit), 43, 5 (Earthing circuit)
Ang dalas ng kapangyarihan ay makatiis ng boltahe(1min)	kV	42 (Phase to earth, phase to phase), 48 (breaking)
Ang salpok ng kidlat ay lumalaban sa boltahe	kV	75(Phase sa earth, phase to phase), 85(breaking)
Bahagyang discharge	PC	≤20
Na-rate na pagkakasunud-sunod ng mga operasyon ng vcbs		O-0.3S-CO-180S-CO
Lumalaban sa mga panloob na arc fault	KA\S	20/0.5
Buhay na mekanikal	Mga oras	10000 (VCB) 3000 (Isolating switch, Earthing switch)
Pangunahing circuit resistance ng bawat phase	μΩ	120
Ang earthing switch ay nag-rate ng short-circuit making current (peak value)	KA	43, 5
Mga oras ng pagsasara ng earthing switch	Mga oras	2
Degree ng proteksyon	MPa	IP67 (Gas box), IP4X(body case)
Na-rate na presyon ng gas (gauge pressure)	MPa	0.02
Minimum na operating gas pressure	0/0	0
Na-rate ang taunang rate ng pagtagas	ppm	0.01
Nilalaman ng kahalumigmigan sa kahon ng hangin	kV	≤150
Ang dalas ng kapangyarihan ng auxiliary circuit ay lumalaban sa boltahe (1min)		2

Pangunahing teknikal na parameter ng circuit breaker

Na-rate na boltahe	12
Na-rate ang kasalukuyang	630
Na-rate na short-circuit breaking current	20
Rated short-circuit closing current (peak)	50
Na-rate na panandaliang makatiis sa kasalukuyang 3s (rms)	20
Rated peak makatiis sa kasalukuyang	50
Na-rate na pagkakasunud-sunod ng mga operasyon	O.-0.3s-C.O.-180s-C.O.
Ang dalas ng kapangyarihan ay makatiis ng boltahe(1min)	42 (Phase to earth, phase to phase), 48 (breaking)
Ang salpok ng kidlat ay lumalaban sa boltahe (peak)	75 (Phase to earth, phase to phase), 85 (breaking)
Bahagyang discharge	≤5
Buhay na mekanikal	10000
Pangunahing loop na pagtutol sa bawat yugto	≤110
Spacing ng contact	9±1
Makipag-ugnayan sa pressure sa sobrang paglalakbay	3±0, 5
Makipag-ugnayan sa huling presyon	1800±100N
Three-phase opening (iba't ibang phase)	≤1
Oras ng bounce ng pagsasara ng contact	≤2
Oras ng pagsasara	≤70
Oras ng pagbubukas	≤60
Average na bilis ng pagbubukas	1.1+0.2
Average na bilis ng pagsasara	0.8+0.2
Na-rate na bilang ng mga short-circuit current break	30
