Three-Phase Epoxy Resin Cast Combined Instrument Transformer

Bilang propesyonal na tagagawa, nais ni Ceho na bigyan ka ng Three-Phase Epoxy Resin Cast Combined Instrument Transformer. Kasama sa mga feature ng disenyo ng pinagsamang mga transformer ang oil-free, miniaturized, mataas na pagiging maaasahan, at walang maintenance. Halimbawa, ang transpormer ay gumagamit ng epoxy resin insulation at high-voltage epoxy resin na ganap na nakapaloob sa vacuum casting, na nagpapabuti sa pagkakabukod ng pagganap at kaligtasan ng kagamitan. Bilang karagdagan, ang mga pangalawang wire at cable ng pinagsamang transpormer ay konektado gamit ang mga lead sealed junction box, na may mga anti-theft function at maginhawa din para sa on-site na pag-verify.

Mga Teknikal na Parameter

Kasama sa pinagsamang mga transformer ang iba't ibang uri tulad ng mga ordinaryong kasalukuyang transformer, sa pamamagitan ng uri ng kasalukuyang mga transformer, multi tap kasalukuyang mga transformer, at kasalukuyang mga transformer na may iba't ibang mga ratio ng pagbabago. Ang isang regular na kasalukuyang transpormer ay binubuo ng isang pangunahing paikot-ikot, isang pangalawang paikot-ikot, isang bakal na core at frame, isang pabahay, mga terminal ng mga kable, atbp. Ang prinsipyo ng pagtatrabaho ng pinagsamang instrumento ng transpormer ay katulad ng sa isang transpormer. A through type current transformer ay walang primary winding, at bumubuo ng magnetic flux sa pamamagitan ng wire na dumadaan sa iron core, at sa gayon ay bumubuo ng pangalawang kasalukuyang. Ang mga kasalukuyang transformer ng multi tap ay nakakakuha ng maraming iba't ibang ratio ng pagbabago sa pamamagitan ng pagdaragdag ng maramihang mga tap upang matugunan ang mga pangangailangan ng iba't ibang mga alon ng pagkarga. Ang mga kasalukuyang transformer na may iba't ibang mga ratio ng pagbabago ay nagbibigay ng maraming independiyenteng paikot-ikot upang matugunan ang mga pangangailangan ng iba't ibang mga ratio ng pagbabago at mga antas ng katumpakan.

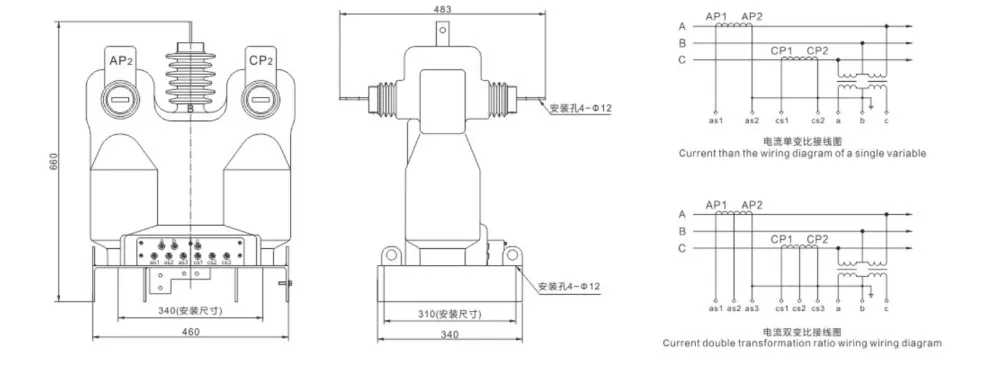

Panlabas na mga guhit

Aplikasyon

Ang Three-Phase Epoxy Resin Cast Combined Instrument Transformer ay malawakang ginagamit sa pagsukat ng enerhiya, pagsukat, at proteksyon sa mga sistema ng kuryente. Halimbawa, sa 10kV na mga linya ng kuryente at mga linya ng sangay, ang pinagsamang mga transformer ay ginagamit para sa pagtatasa ng pagkawala ng linya at para sa pagsukat ng elektrikal na enerhiya sa mga linya ng sangay sa gilid na may mataas na boltahe ng mga transformer ng kuryente. Bilang karagdagan, mayroong isang espesyal na dinisenyo na high-voltage metering box (pinagsamang transpormer), na pangunahing binubuo ng isang pinagsamang transpormer at isang kahon ng metro ng kuryente. Ito ay may mga pakinabang ng mataas na katumpakan ng pagsukat, magaan ang timbang, madaling pag-install, at laban sa pagnanakaw ng kuryente.
