Panlabas na Three-Phase Dry-Type Combined Instrument Transformer

Ang pandaigdigang paghahanap ng mas matalino, mas ligtas, at mas nababanat na mga power grid ay muling hinuhubog ang buong industriya. Para sa mga utility at industriyal na operator sa US, Southeast Asia, at Germany, ang pagpili ng tamang kagamitan sa pagsukat at proteksyon ay napakahalaga. Ang mga panlabas na three-phase dry-type na pinagsamang mga transformer ng instrumento ay namumukod-tangi bilang isang mahusay na pagpipilian, na isinasama ang mga function ng pagsukat at proteksyon sa isang masungit, walang maintenance na device.

Magpadala ng Inquiry

Paglalarawan ng Produkto

Ang Ceho ay isang tagagawa at tagapagtustos na dalubhasa sa pagbibigay ng Outdoor Three-Phase Dry-Type Combined Instrument Transformer. Pinagsasama ng Combined Interchange Inductors (CITs) ang mga current transformer (CTs) at voltage transformer (VTs) sa iisang device. Ang "three-phase" na disenyo ay maaaring sabay na humawak ng three-phase na boltahe sa mga high-voltage system. Mahalaga, ang "dry-type" at "outdoor" na mga detalye ay nangangahulugang:

Dry-type: Gumagamit ng epoxy resin o iba pang solid insulating materials sa halip na langis. Inaalis nito ang panganib ng pagtagas, sunog, o kontaminasyon sa kapaligiran.

Aplikasyon sa labas: Dinisenyo upang mapaglabanan ang malupit na kondisyon sa kapaligiran gaya ng ulan, alikabok, UV radiation, at matinding temperatura.

Ang pinagsamang disenyo ng transformer na ito ay nagbibigay ng compact, safe, at lubos na maaasahang solusyon para sa tumpak na pagsukat ng enerhiya, pagsingil, at mga protective relay sa mga panlabas na substation.

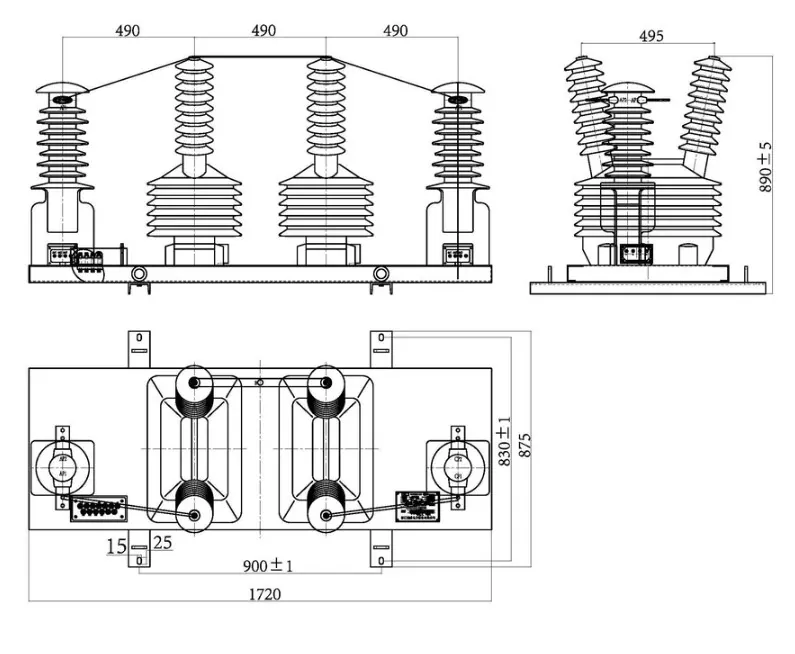

Dimensyon sa labas

Ang ganitong uri ng boltahe at kasalukuyang pinagsamang instrumento na transpormer ay angkop para sa mga sistema ng kuryente na may rate na dalas na 50Hz o 60Hz at may rate na boltahe na 10kV at mas mababa, para sa boltahe, kasalukuyang at pagsukat ng enerhiya at proteksyon ng relay.

Na-rate na ratio ng boltahe(V)	Klase ng katumpakan at na-rate na pangalawang output(VA)	Limitahan ang output(VA)	Na-rate na antas ng pagkakabukod (KV)
6000/100	0.2-2×20 0.5-2×50 1-2×80 3-2×200	2×400	7.2/32/60
10000/100	0.2-2×20 0.5-2×50 1-2×80 3-2×200	2×400	12/42/60

Na-rate ang pangunahing kasalukuyang(A)	Isang ratio ng pagbabagong-anyo	Klase ng katumpakan at na-rate na pangalawang output(VA)			1s thermal current(KA)	Na-rate na dynamic na currnet(KA)
Na-rate ang pangunahing kasalukuyang(A)	Isang ratio ng pagbabagong-anyo	(0.2) s	0.5s	0.5	1s thermal current(KA)	Na-rate na dynamic na currnet(KA)
7.5-10-15	7.5	10	10	15	1.0	2.5
10-15-20	10				1.5	3.75
15-20-30	15				2.4	6.0
20-30-40	20,25				3.0	7.5
30-40-50	30				4.5	11
40-50-75	40				8	20
50-75-100	50				9	22.5
75-100-150	75				12	30
100-150-200	100				16	40

Na-rate ang pangunahing kasalukuyang(A)	Isang ratio ng pagbabagong-anyo	Klase ng katumpakan at na-rate na pangalawang output(VA)			1s thermal current(KA)	Na-rate na dynamic na currnet(KA)
		(0.2) s	0.5s	0.5
150-200-300	150	10	10	15	24	60
200-300-400	200,250				32	80
300-400-500	300				45
400-500-600	400				60	100

Bakit Kami Piliin?

1. Pinahusay na Kaligtasan at Pagsunod sa Kapaligiran:

Oil-Free, Risk-Free: Tinatanggal ng dry-type na disenyo ang mga panganib sa sunog na nauugnay sa oil-immersed na mga transformer, isang mahalagang tampok sa kaligtasan para sa lahat ng rehiyon.

Pangkapaligiran: Nang walang pagtagas ng langis, walang banta sa lupa o tubig sa lupa, na sumusunod sa mahigpit na mga regulasyon sa kapaligiran ng US at German.

2. Superior Durability at Mababang Gastos sa Pagpapanatili:

Paglaban sa Panahon: Paggamit ng mga de-kalidad na materyales at coatings, lumalaban ito sa kaagnasan, kahalumigmigan, at kontaminasyon. Ito ay mahalaga para sa mga lugar sa baybayin sa Timog-silangang Asya at mga pang-industriyang rehiyon sa Germany.

Maintenance-Free: Hindi tulad ng oil-immersed transformer na nangangailangan ng regular na sampling at maintenance, ang mga dry-type na transformer ay halos walang maintenance, na makabuluhang binabawasan ang mga gastos sa lifecycle.

3. Mataas na Katumpakan at Pagkakaaasahan:

Nagbibigay ng tumpak na data ng pagsukat para sa pamamahala ng pagsingil at grid, na tinitiyak ang seguridad ng kita para sa mga power company.

Gumaganap nang mahusay sa ilalim ng malawak na hanay ng mga kondisyon ng temperatura at pagkarga, na tinitiyak ang matatag na operasyon ng grid.
