ZN85 Indoor High-Voltage Vacuum Circuit Breaker

Makakatiyak kang bumili ng ceho  ZN85 Indoor High-Voltage Vacuum Circuit Breaker mula sa aming pabrika. Ang ZN85-40.5 series na panloob na high-voltage na vacuum circuit breaker (mula rito ay tinutukoy bilang circuit breaker) ay angkop para sa three-phase AC 50Hz power system na may rated boltahe na 33kV/40.5. Ang ZN85 Indoor High-Voltage Vacuum Circuit Breaker ay ginagamit sa mga pang-industriya at pagmimina, mga planta ng kuryente, mga substation, at iba pang mga lokasyon para sa pagpapalit ng kasalukuyang load, overload na kasalukuyang, at fault current. Ang circuit breaker at ang mekanismo ng pagpapatakbo nito ay nagpapatibay ng patayong layout, na epektibong binabawasan ang lalim ng circuit breaker.

Ang tatlong-phase na interrupter at ang mga kaugnay na bahagi nito ay ibinubukod ng tatlong independiyenteng epoxy resin insulation cylinders upang bumuo ng isang composite insulation structure. Sa panahon ng normal na operasyon, maaaring matugunan ng circuit breaker ang mga kinakailangan ng air gap at creepage distance, at ang kabuuang sukat ay makabuluhang nabawasan. Ang mga pangunahing bahagi ng conductive circuit (vacuum interrupter at dynamic/static conductive na koneksyon) ay naka-install sa mga insulating cylinder na may phase spacing na 300 mm lamang. Ang lahat ng mga de-koryenteng koneksyon sa pangunahing circuit ay mga nakapirming koneksyon at ang mga insulating cylinder ay naka-mount sa itaas ng breaker frame.

Sa frame ng circuit breaker, naka-install ang isang espesyal na mekanismo ng pagpapatakbo ng spring. Ang mga katangian ng istruktura ng ZN85 Indoor High-Voltage Vacuum Circuit Breaker ay partikular na angkop para sa patayong pag-aayos ng mga circuit breaker. Ang prinsipyo ng disenyo ng mekanismo ay simple, at ang output curve at pagganap ay na-optimize ayon sa mga katangian at kinakailangan ng 33kV/40.5kV vacuum circuit breaker.

Ang pangkalahatang layout ng ZN85 Indoor High-Voltage Vacuum Circuit Breaker ay makatwiran, aesthetically kasiya-siya, at simple. Ang compact na istraktura nito, nababaluktot na operasyon, maaasahang pagganap ng kuryente, mahabang buhay ng serbisyo, maginhawang pagpapanatili, at mekanikal na istraktura na walang maintenance ay ginagawa itong isang perpektong pagpipilian para sa madalas na operasyon at hinihingi ang mga aplikasyon o kondisyon sa pagtatrabaho.

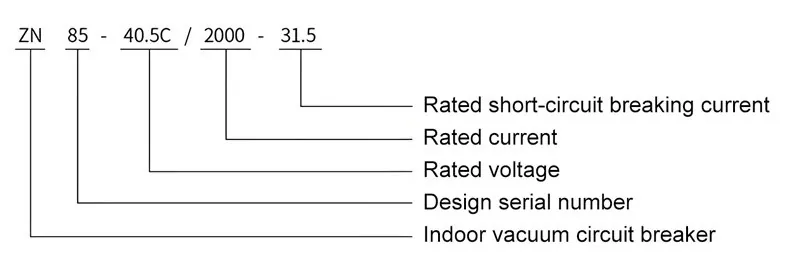

Mga Parameter ng Produkto

Mga Kaugnay na Tala

Normal na kondisyon ng pagpapatakbo:

◆ Temperatura sa paligid: mas mababa sa 40 ℃; pang-araw-araw na average na temperatura: sa ibaba 35 ℃; pinakamababang temperatura ng kapaligiran: -15 ℃;

◆ Relatibong halumigmig: pang-araw-araw na average ≤95%; buwanang average ≤90%;

◆ Pang-araw-araw na average na presyon ng singaw ng tubig ≤2.2kPa; buwanang average ≤1.8kPa;

◆ Altitude: mas mababa sa 1000m;

◆ Nakapaligid na kapaligiran: Kinakailangang kumpirmahin na walang halatang alikabok, usok, kinakaing unti-unti o nasusunog na gas, singaw o asin na polusyon sa ambon;

◆ Ang mga panlabas na vibrations o paggalaw sa lupa na nakakaapekto sa switchgear at control equipment ay bale-wala;

◆ Ang electromagnetic interference amplitude na dulot ng pangalawang sistema ay hindi dapat lumampas sa 1.6kV;

◆ Espesyal na kundisyon ng serbisyo: Kung ito ay naka-install sa taas na higit sa 1000 metro, ang temperatura ng hangin sa paligid ay lumampas sa normal na kondisyon ng serbisyo, o madaling mag-condense dahil sa mataas na kahalumigmigan, mangyaring makipag-ugnayan sa amin para sa pagpapasadya.
