ZW32 Panlabas na Vacuum Circuit Breaker

Ang ZW32 Outdoor Vacuum Circuit Breaker ay sumasailalim sa full commissioning at sealing sa Ceho factory. May kasamang cable connector assembly para sa switch interconnection wiring. Ang mga accessory tulad ng mga junction box o electronic switch control unit ay available bilang mga opsyon. Ipinagmamalaki nito ang napakataas na pagiging maaasahan; hindi nangangailangan ng pagpapanatili sa buong buhay ng serbisyo nito; ay may mahabang mekanikal at elektrikal na habang-buhay; at maliit ang sukat, magaan, at madaling i-install.

● Control boltahe : 220V DC, inner self-supply mula sa capacitor 250V, 22000 Uf. Kailangan lang ng end user na maghanda ng mga pangunahing contact ng relay para sa pagsasara at pagbubukas.

● Pantulong na boltahe: 110V/220V DC, 110V/220V AC na opsyonal ng mga kliyente na tinukoy bago ang order

● Oras ng pagbubukas: ≤ 8ms (Ang bawat switch ay kasama ng talaan ng pagsubok sa dating trabaho)

● Oras ng pagsasara: ≤ 11ms(Ang bawat switch ay kasama ng talaan ng pagsusulit sa dating trabaho)

● Inirerekomendang control pulse time: 0.1s

Teknikal na Parameter

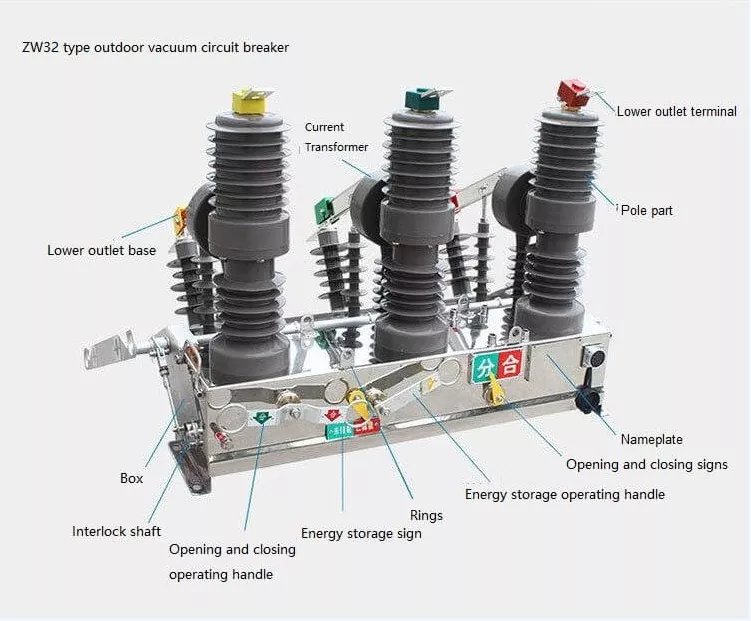

ZW32 Auto recloser Structure

Three-phase pillar structure: Stable breaking performance, walang panganib ng pagkasunog o pagsabog, walang maintenance.

Ganap na nakapaloob na istraktura: Napakahusay na sealing, moisture-proof at condensation-proof, na angkop para sa sobrang lamig o mahalumigmig na mga rehiyon.

Insulation material: Gumagamit ng silicone rubber o epoxy resin solid insulation, lumalaban sa mataas at mababang temperatura, UV radiation, at pagtanda.

Mekanismo ng pagpapatakbo: Miniaturized spring mechanism o permanenteng magnet na mekanismo, mas kaunting bahagi, mataas na pagiging maaasahan, at mababang pagkonsumo ng enerhiya.

Maaaring nilagyan ng kasalukuyang mga transformer: Sinusuportahan ang two-phase o three-phase CTs, na may overcurrent na proteksyon at intelligent na mga function ng kontrol.

Maaaring nilagyan ng mga disconnecting switch: Lumilikha ng malinaw na disconnection point, may anti-misoperation na interlocking function, at pinapadali ang pagpapanatili.
