VS1 Indoor High-Voltage Vacuum Circuit Breaker

Maaaring mag-alok ang Ceho ng VS1 Indoor High-Voltage Vacuum Circuit Breaker na may komprehensibong after-sale service at napapanahong paghahatid. Ang prinsipyo ng pagtatrabaho ng vacuum circuit breaker na ito ay kapag ang gumagalaw na contact at ang static na contact ay pinaghihiwalay sa ilalim ng pagkilos ng operating mechanism, ang isang electric arc ay nabuo sa pagitan ng mga contact, at ang ibabaw ng mga contact ay nagbabago ng singaw sa mataas na temperatura. Ang espesyal na hugis ng disenyo ng contact ng produktong ito ay bumubuo ng magnetic field kapag dumadaan ang kasalukuyang. Sa ilalim ng pagkilos ng magnetic field na ito, ang electric arc ay mabilis na gumagalaw kasama ang tangential na direksyon ng contact surface. Ang ilang mga metal na singaw ay namumuo sa metal na silindro (kalasag), at ang arko ay natural na dumadaan sa zero at pagkatapos ay lumabas. Kapag lumabas ang arko, mabilis na bumabawi ang dielectric na lakas sa pagitan ng mga contact

Magpadala ng Inquiry

Paglalarawan ng Produkto

Makakatiyak kang bibili ng VS1 Indoor High-Voltage Vacuum Circuit Breaker mula sa Ceho. Ang vacuum circuit breaker ay angkop para sa paggamit sa mga sistema ng kuryente na may rate na boltahe na 12kv para sa mga layunin ng proteksyon, pati na rin sa mga control unit ng power grid equipment at industrial power equipment. Maaari itong nilagyan ng KYN28(GZS1). Iba't ibang uri ng switch cabinet panel tulad ng XGN at GG-1A. Mga kaugnay na produkto: isolation trolley, fuse trolley at iba pang boltahe na transformer trolley.

Mga Pamantayan ng Produkto

♦ IEC62271-100 High Voltage Switchgear at Controlgear Part 100: AC Circuit-breaker

♦ GB1984 High VoltageAC Circuit-breakers

♦ GB/T11022 Mga Karaniwang Detalye para sa High-voltage Switchgear at Controlgear Standards

♦ JB/T 3855 High VoltageAC Vacuum Circuit-breaker

♦ DL/T402 Pagtutukoy ng High-voltage AC Circuit-breakers

Mga Kondisyon sa Kapaligiran

♦ Temperatura sa paligid:-15℃~+40℃;

♦ Altitude: ≤1000m;

♦ Relatibong halumigmig: pang-araw-araw na average ≤95%, buwanang average ≤90%；

♦ Lakas ng lindol: ≤8 na antas;

♦ Mga lugar na walang apoy, panganib sa pagsabog, malubhang marumi, kemikal na kaagnasan, pati na rin ang matinding vibration

Teknikal na Petsa

Hindi.	item	Yunit	Petsa
1	Na-rate na boltahe	kv	15 ? ? ? ? ? ? ? ? ? ? ? ? ? ?24
2	Ang na-rate na panandaliang dalas ng kuryente ay makatiis ng boltahe(1min)		90/102 ? ? ? ? ? ? ? ? ??65/79
3	Ang na-rate na salpok ng kidlat ay lumalaban sa boltahe		50/59 ? ? ? ? ? ? ? ? ??125/145
4	Na-rate na dalas	Hz	50
5	Na-rate ang kasalukuyang	A	630 ? ? ? ? ? ? ? ? ? ? ? ?630 ? ? ? ? ? ? ? ? ? ? ? ? ?1250
			1250 ? ? ? ? ? ? ? ? ? ? ?1250 ? ? ? ? ? ? ? ? ? ? ? ? 1600
6	Rated short-time tolerant kasalukuyang	KA	20 50 50	25 63 63	31.5 80 80
7	Rated peak tolerant kasalukuyang
8	Rated short-circuit closing current (peak)
9	Na-rate na pagkakasunud-sunod ng operasyon		O-0.3s-CO-180s-CO
10	Buhay na mekanikal	Mga oras	20000
11	Na-rate na boltahe sa pagpapatakbo	V	AC/DC220,AC/DC110
12	Oras ng pagbubukas	MS	20~50
13	oras ng pagsasara		30~70
14	Rated short circuit kasalukuyang breaking beses		50

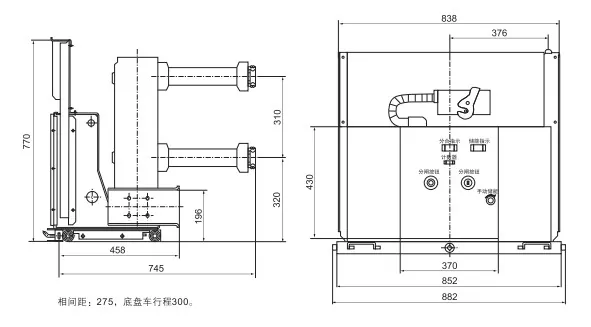

Pangkalahatang pagguhit ng dimensyon
