Epoxy Resin Cast Dry-Type Transformers: Ano nga ba ang mga ito? Ano ang Ginagawa Nila?

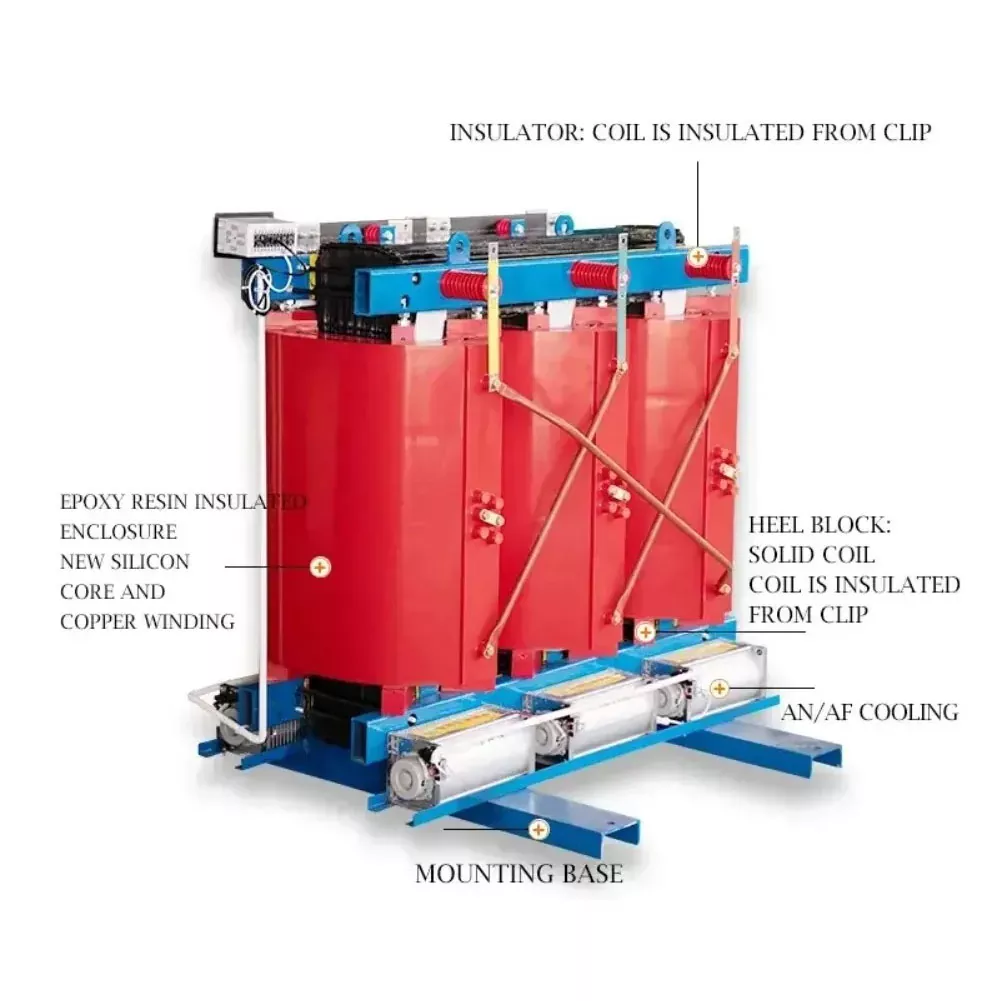

I. Ano ang isang Epoxy Resin Cast Dry-Type Transformer?

Ang epoxy resin dry-type na mga transformer ay gumagamit ng epoxy resin bilang insulating material. Ang mataas at mababang boltahe na paikot-ikot ay sugat sa tansong tape (foil), at ang epoxy resin ay ibinubuhos at pinatitibay sa isang vacuum upang bumuo ng isang mataas na lakas na fiberglass na istraktura. Ang mga grado ng pagkakabukod ay F at H. Ang mga dry-type na transformer ay umaasa sa air convection o sapilitang paglamig ng hangin para sa pagwawaldas ng init at walang langis ng transpormer.

Dahil sa hindi masusunog, explosion-proof at maintenance-free properties nito, malawak itong ginagamit sa mga urban subway, matataas na gusali, paliparan, ospital, commercial center at iba pang lugar na may mataas na sunog at mga kinakailangan sa kaligtasan.

II. Mga Katangian ng Proseso ng Epoxy Resin Cast Dry-Type Transformer

1. Winding casting molding: Ang mataas at mababang boltahe na winding ay inihagis gamit ang epoxy resin mixture sa isang vacuum state, at bumubuo ng isang siksik at solidong kabuuan pagkatapos ng solidification.

2. Insulation system: Pangunahing ginagamit nito ang epoxy resin bilang pangunahing insulation at glass fiber bilang reinforcing material. Hindi ito nangangailangan ng insulating oil at isang solid insulation equipment.

3. Paraan ng paglamig: kadalasang AN (natural air cooling) o AF (forced air cooling). Nilagyan ng temperature controller at axial flow fan, ang bentilador ay maaaring magsimula at awtomatikong huminto ayon sa temperatura ng pagkarga. Ang ilang mga produkto ay nagbibigay-daan sa panandaliang overload na operasyon.

III. Ang Pangunahing Kalamangan at Kahinaan ng Epoxy Resin Cast Dry-Type Transformers

Mga kalamangan:

1. Mataas na Kaligtasan at Pangkapaligiran

• Sunog at explosion-proof: Ang epoxy resin mismo ay isang flame-retardant, flame-retardant at self-extinguishing na materyal, na pangunahing nag-aalis ng panganib ng sunog at pagsabog.
• Walang polusyon: Hindi naglalaman ng anumang insulating oil, na inaalis ang posibilidad ng pagtagas ng langis na nakakahawa sa lupa at mga pinagmumulan ng tubig. Napakalinis nito.

2. Napakahusay na mga katangian ng elektrikal at mekanikal

• Mataas na lakas ng pagkakabukod: Ang pinagaling na epoxy resin ay bumubuo ng isang siksik na layer ng pagkakabukod na may mahusay na pagganap ng pagkakabukod at malakas na epekto ng kidlat.
• Malakas na short-circuit resistance: Ang coil ay pinatitibay sa isang high-strength rigid whole na may napakataas na mekanikal na lakas at kayang tiisin ang malaking electrodynamic impact na nabuo kapag may biglaang short circuit.

3. Napakahusay na kakayahang umangkop sa kapaligiran

• Moisture-proof at dust-proof: Ang selyadong resin layer ay maaaring epektibong ihiwalay ang moisture, dust at corrosive na mga gas, at maaari pang gumana nang normal sa isang kapaligiran na may 100% humidity.
• Mababang gastos sa pagpapanatili: Walang kinakailangang preheating bago ang operasyon, at walang drying treatment ang kinakailangan pagkatapos ng shutdown. Ang pang-araw-araw na maintenance workload ay minimal.

4. Mataas na kahusayan, pagtitipid ng enerhiya at compact na disenyo

• Mababang pagkawala: Sa pamamagitan ng pag-optimize ng iron core (tulad ng paggamit ng mataas na kalidad na silicon steel sheet) at paikot-ikot na disenyo, ang walang-load at pagkalugi sa pagkarga ay napakababa, at ang epekto ng pagtitipid ng enerhiya ay makabuluhan.
• Maliit na sukat at magaan na timbang: Salamat sa mataas na insulation efficiency ng epoxy resin, ang laki at timbang nito ay mas maliit kaysa sa oil-immersed na mga transformer na may parehong kapasidad, na nakakatipid ng espasyo sa pag-install at mga gastos sa konstruksyon ng sibil.
• Mababang ingay: Gamit ang advanced na teknolohiya at mga materyales, mababa ang ingay ng operasyon, angkop para sa mga ospital, tirahan, atbp. na sensitibo sa ingay.

Mga disadvantages:

• Ang paglaban sa temperatura ay medyo limitado: ang karaniwang ginagamit na mga marka ng pagkakabukod ay F (155 ℃) o H (180 ℃), ang pangmatagalang temperatura ng pagpapatakbo ay karaniwang limitado sa humigit-kumulang 120 ℃ ~ 140 ℃, at ang kakayahang mag-overload ay hindi kasing ganda ng uri ng oil-immersed.
• Panganib ng bahagyang discharge at pag-crack: Kung ang proseso ng pagbuhos ay hindi mahigpit na kinokontrol (tulad ng mga bula at hindi pantay na paghahalo), ang bahagyang discharge ay maaaring madaling mangyari; sa ilalim ng matinding lamig at mainit na mga pagbabago o mekanikal na stress, ang epoxy resin ay maaaring magkaroon ng panganib ng pag-crack.
• Mataas na gastos: Ang paunang gastos sa pagkuha ay kadalasang mas mataas kaysa sa mga transformer na nakalubog sa langis na may parehong kapasidad.

IV. Pagpapanatili at Mga Karaniwang Kakulangan ng Epoxy Resin Cast Dry-Type Transformer

• Pang-araw-araw na mahahalagang punto: Bigyang-pansin ang hitsura (mga bitak, mga bakas ng discharge), temperatura (kontrol sa temperatura/mga hot spot), at abnormal na ingay; panatilihing malinis ang mga insulator, winding surface at air duct upang maiwasan ang pag-iipon ng alikabok na makaapekto sa pag-aalis ng init at pagkakabukod.
• Regular na inspeksyon/pagsusuri: insulation resistance, DC resistance, AC withstand voltage, partial discharge, atbp.; kritikal din ang fastener at grounding inspection.

Mga Karaniwang Isyu:

• Paikot-ikot na Overheating: Kadalasang nauugnay sa labis na karga, mahinang bentilasyon, o pagtanda; maaaring magpakita bilang pagkawalan ng kulay ng epoxy, nasusunog na amoy, o lokal na sobrang init.
• Bahagyang Paglabas: Maaaring magmula sa mamasa/nasira na pagkakabukod, mahihirap na lead/grounding, atbp., at nagpapabilis sa pagtanda sa paglipas ng panahon.
• Mga Hindi Pangkaraniwang Ingay/Vibrations: Maaaring nauugnay sa mga pangunahing isyu sa pag-clamping, maluwag na mga fastener, load harmonic, resonance, atbp.

V. Mga Karaniwang Teknikal na Parameter ng Epoxy Resin Cast Dry-Type Transformer

Ang mga sumusunod ay ilang karaniwang teknikal na hanay ng parameter para sa epoxy resin cast dry-type na mga transformer, at ang mga partikular na halaga ay mag-iiba depende sa modelo at tagagawa:

Ang aming kumpanya ay mayroonepoxy resin cast dry-type na mga transformermagagamit para sa pagpili.

VI. Mga Pangunahing Lugar na Aplikasyon ng Epoxy Resin Cast Dry-Type Transformer

Ang epoxy resin cast dry-type na mga transformer ay partikular na angkop para sa mga sumusunod na lugar na may mataas na kaligtasan at mga kinakailangan sa kapaligiran:

• Mga pampublikong pasilidad sa lunsod: matataas na gusali, sentro ng komersyo, paliparan, istasyon ng subway, tunnel, lugar ng palakasan, atbp.
• Mahahalagang institusyon: mga ospital, data center, sinehan, paaralan, laboratoryo, atbp. upang matiyak ang pagpapatuloy at pagiging maaasahan ng suplay ng kuryente.
• Pang-industriya na kapaligiran: Mga kemikal na planta, nuclear power plant, minahan, power plant at iba pang malupit na kapaligiran kung saan umiiral ang mga nasusunog, sumasabog o nakakaagnas na gas.
• Mga bagong larangan ng enerhiya: wind power generation, photovoltaic power stations, atbp.
