Pagde-decode ng Logic ng Proteksyon ng Mga Papasok na Gabinete na Mababang Boltahe: Paano Makakamit ang Ligtas at Maaasahang Power Supply?

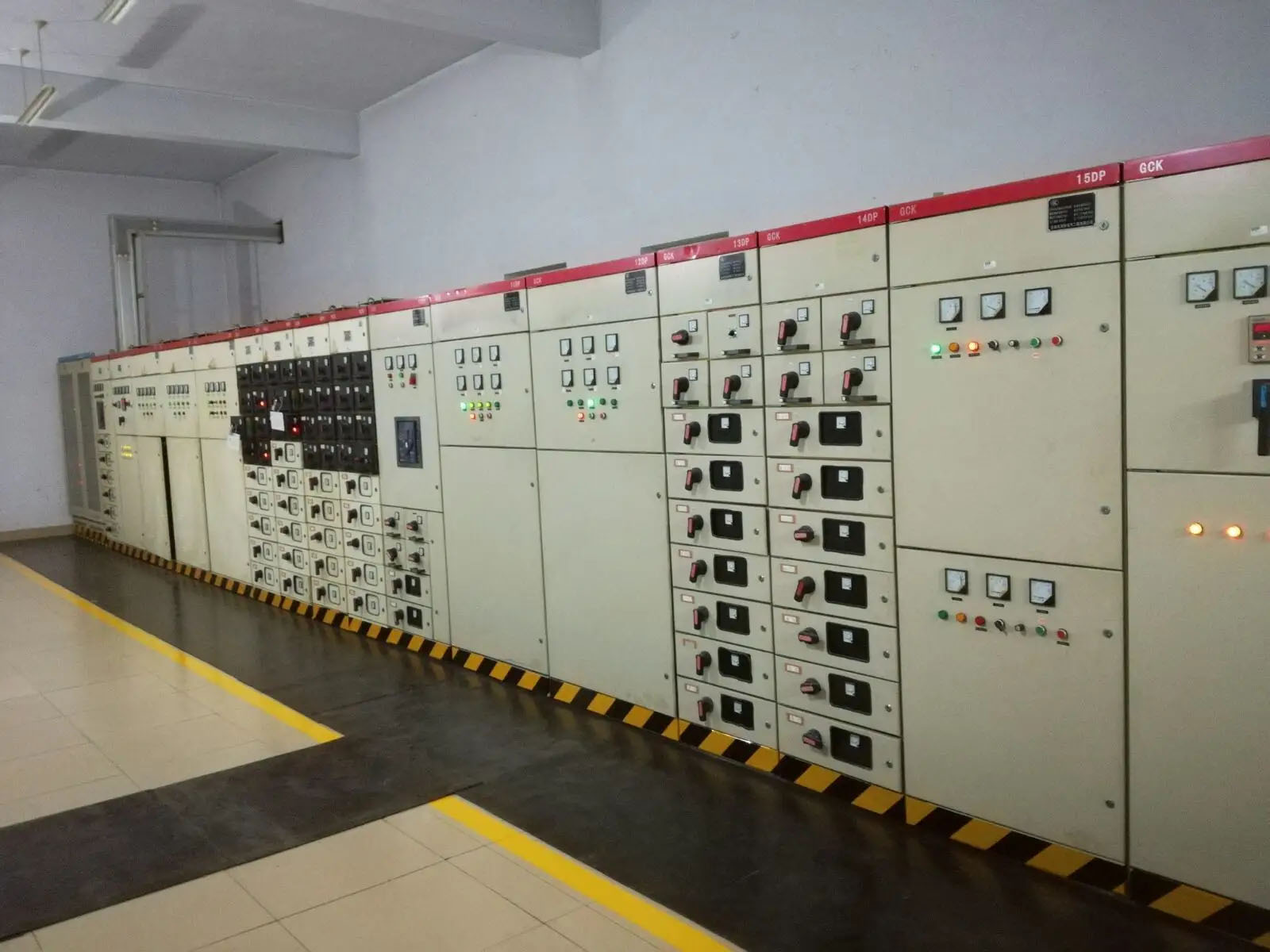

I. Kaligtasan ng Elektrisidad at Pagpoposisyon sa Antas ng System

Bilang kabuuang pasukan ng kuryente ng buong sistema ng pamamahagi ng kuryente na may mababang boltahe, ito ang pangunahing gateway ng proteksyon para sa pamamahagi ng kuryente ng buong istasyon. Ang mga pagkabigo ay makakaapekto sa buong mababang boltahe na sistema, kaya ang pagiging maaasahan ay ang pangunahing priyoridad.

Ito ay kinakailangan upang mahigpit na makilala ang lohika ng papasok na linya, bus tie, at papalabas na linya upang maiwasan ang maling parallel at maling paghahatid ng kuryente.

Matugunan ang mga kinakailangan sa koordinasyon ng pagkakabukod ng system; ang na-rate na boltahe sa pagkakabukod, dalas ng kapangyarihan na makatiis ng boltahe, at mga distansyang pangkaligtasan ng phase-to-phase/phase-to-ground ay dapat sumunod sa mga regulasyon upang maiwasan ang paggapang, pagkasira, at phase-to-phase na mga short circuit.

II. Core Electrical Performance (Hard Technology)

Ang na-rate na boltahe sa pagtatrabaho ay katugma sa boltahe ng phase ng system at boltahe ng linya, na tinitiyak ang pangmatagalang operasyon nang hindi lalampas sa na-rate na boltahe na makatiis, at umaangkop sa dalas ng kuryente sa lugar at mga harmonic na kondisyon.

Na-rate na tuloy-tuloy na kapasidad na nagdadala ng kasalukuyang: Ang pangmatagalang pagtaas ng temperatura ng cabinet, pangunahing busbar, papasok na cable junction, at circuit breaker body ay dapat kontrolin, at walang overheating, pagkawalan ng kulay, o ablation ang dapat mangyari sa mga contact at copper bar.

Short-circuit withstand at breaking capacity

Ang ultimate/operational short-circuit breaking capacity ay dapat na mas malaki kaysa sa maximum short-circuit current ng on-site system.

Ang short-time na makatiis sa kasalukuyang at peak makatiis kasalukuyang nakakatugon sa mga pamantayan; ang cabinet body ay hindi dapat ma-deform, ang busbar ay hindi dapat maalis, at ang insulating parts ay hindi dapat pumutok sa ilalim ng short-circuit impact.

Pagtaas ng temperatura at disenyo ng pagwawaldas ng init: Ang mga duct ng bentilasyon ng cabinet ay makatwiran, na may makinis na pumapasok at labasan ng hangin sa itaas at ibaba; walang akumulasyon ng init sa mga siksik na lugar ng busbar at circuit breaker, at ang pagtaas ng temperatura ay nakakatugon sa mga pamantayan sa pangmatagalang operasyon sa ilalim ng mataas na pagkarga.

III. Proteksyon Logic at Control Function

Mahahalagang proteksyon: Sobra na ang matagal na pagkaantala, short-circuit short-time na pagkaantala, short-circuit instantaneous, at proteksyon sa earth fault. Ang curve ng proteksyon ay tumutugma sa mga katangian ng downstream load.

Nilagyan ng undervoltage/voltage loss tripping function, na awtomatikong bumabagsak kapag nawalan ng kuryente ang power grid at pinipigilan ang self-reclosing na epekto kapag naibalik ang power supply.

Hierarchical na koordinasyon ng mga setting ng proteksyon: Ang proteksyon ng papasok na linya ay dapat piliing iugnay sa proteksyon ng papalabas na linya sa ibaba ng agos upang maiwasan ang kabuuang tripping ng pangunahing papasok na linya dahil sa mga maliliit na pagkakamali sa ibaba ng agos.

Maaasahang pangalawang circuit: Ang control power supply, pagsasara at pagbubukas ng mga circuit, at mga interlocking circuit ay karaniwang naka-wire, nang walang virtual na koneksyon o maling operasyon.

Logic Block Diagram ng Low-Voltage Incoming Cabinet Protection (Bersyon ng Teksto)

a. Pangkalahatang Signal Flow Block Diagram

Pangunahing pangunahing circuit current → Current Transformer (CT) sampling → Intelligent Controller (ACB Release) → Logic judgment: Mahabang oras na pagkaantala / Maikling oras na pagkaantala / Instantaneous / Earth fault / Undervoltage → Matugunan ang setting ng aksyon → Isyu ang command trip → Circuit breaker tripping mechanism → Sirain ang papasok na pangunahing circuit

b. Mga Block Diagram ng Apat na Pangunahing Sangay ng Proteksyon

Overload Long-Time Delay Protection Logic Ang load current ay lumampas sa pamantayan → CT sample at ipinapadala sa controller → Tumutugma sa inverse time long-time delay curve → Mahabang pagkaantala para sa bahagyang overload, maikling pagkaantala para sa matinding overload → Delay ay mag-e-expire → Trip

Short-Circuit Short-Time Delay Protection Logic Nagaganap ang short circuit sa downstream circuit → Ang short-circuit current ay nagti-trigger sa papasok na line controller → Ang papasok na linya ay nagtatakda ng panandaliang pagkaantala na 0.1～0.3s → Hintayin muna ang papalabas na linya ng circuit breaker na agad na ma-trip para maalis ang fault → Kung ang papalabas na linya ay hindi maalis / ang fault ay hindi naalis → Delay ay mag-e-expire → Incoming line trips (iwasan ang overstepping)

Short-Circuit Instantaneous Protection Logic Seryosong short circuit malapit sa busbar o sa loob ng papasok na linya ng cabinet → Ang short-circuit current ay higit na lumalampas sa instantaneous na setting → Direktang mag-trigger nang walang panandaliang pagkaantala o paghihintay → Ang controller ay nag-isyu ng command kaagad → Circuit breaker trip kaagad

Earth Fault Protection Logic Method 1: Kinokolekta ng Zero-sequence CT ang vector sum ng tatlong phase + N Paraan 2: Kinakalkula ng controller ang zero-sequence current sa pamamagitan ng three-phase current operation → Natutukoy na ang hindi balanseng zero-sequence na current ay lumampas sa standard → Tinutukoy ang single-phase grounding / insulation damage at leakage → Alarm o pagkaantala/instant

c. Undervoltage/Voltage Loss Protection Logic Block Diagram

Bumababa ang boltahe ng papasok na linya / nawawalan ng kuryente ang external power grid → Sinusubaybayan ng undervoltage release ang boltahe sa real time → Mas mababa ang boltahe kaysa sa itinakdang threshold → Undervoltage release acts → Forced trip → Hindi pinapayagan ang awtomatikong reclosing pagkatapos maibalik ang power grid; ang pagsasara ay maaari lamang gawin nang may manu-manong/lohikal na pahintulot

d. Interlocking Logic Block Diagram para sa Dual Incoming Lines + Bus Tie (Three-Switch Interlock)

1# Papasok na Linya sarado

↓

Mga de-koryenteng pantulong na contact + Mechanical connecting rod

↓

I-block ang mga closing circuit ng 2# na papasok na linya at bus tie

2# Papasok na Linya sarado

↓

Sabay-sabay na harangin ang mga closing circuit ng 1# na papasok na linya at bus tie

Sarado ang Bus Tie

↓

Sabay-sabay na i-block ang mga closing circuit ng 1# at 2# na mga papasok na linya

Pangunahing Panuntunan: Dalawa lamang sa tatlong switch ang pinapayagang nasa saradong posisyon anumang oras; mahigpit na ipinagbabawal na isara ang lahat ng tatlong switch sa parehong oras.

e. Coordination Logic Block Diagram ng Upper at Lower Level Protection

Outgoing line cabinet: Short-circuit instantaneous trip → Time difference step coordination → Incoming line cabinet: Short-circuit short-time delay trip → Realization: Ang mga downstream fault ay na-trip ng downstream switch, hindi ang pangunahing papasok na linya, na tinitiyak ang power supply selectivity.

IV. Mechanical Interlock at Electrical Interlock (Nangungunang Priyoridad)

Isang papasok na linya: Mechanical interlock sa pagitan ng pinto ng cabinet at ng switch; ang pinto ay hindi mabubuksan kapag isinara, at ang switch ay napipilitang ma-trip kapag ang pinto ay binuksan upang maiwasan ang aksidenteng pagpasok sa live interval.

Dual incoming lines + bus tie scenario: Double interlocking ng electrical interlock at mechanical interlock, mahigpit na ipinagbabawal ang sabay-sabay na pagsasara ng dalawang papasok na linya at ang iligal na pagkakatulad ng mga papasok na linya at bus tie, upang maiwasan ang sirkulasyon, short circuit, at transpormer burnout.

Ang mekanikal na istraktura ng circuit breaker mismo ay maaasahan, na may in-place na pagsasara at pagbubukas, walang jamming, at maaasahang operasyon ng mekanismo ng pag-iimbak ng enerhiya.

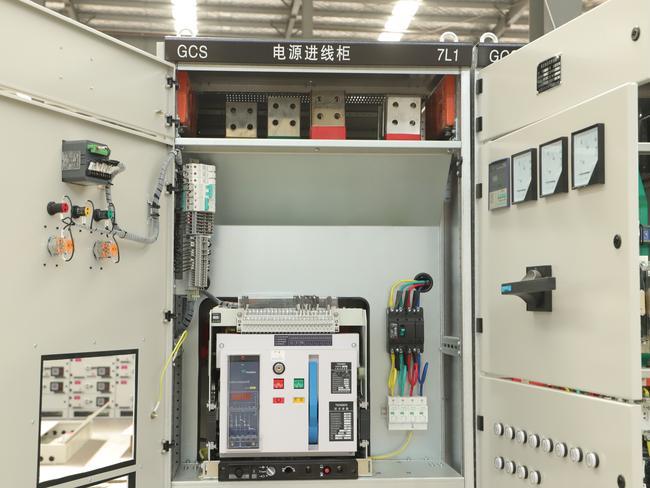

V. Istraktura ng Gabinete at Teknolohiya ng Busbar

Ang lakas ng cabinet plate at rigidity ng frame ay sapat upang labanan ang epekto ng short-circuit electromotive force nang walang nanginginig o deformation.

Ang pangunahing mga detalye ng busbar, pag-aayos, at mga suporta sa insulating ay sumusunod sa mga regulasyon; ang pagkakasunud-sunod ng phase ay pamantayan, at ang phase-to-phase at phase-to-ground insulating partition ay kumpleto na.

Kumpletong grounding system: Ang cabinet frame, pinto, side panels, at bus tie cabinet ay mapagkakatiwalaan at centrally grounded, na may tuluy-tuloy at walang patid na landas ng saligan.

Ang antas ng proteksyon ay iniangkop sa on-site na kapaligiran, na pumipigil sa alikabok, splashing, at maliliit na hayop mula sa pagpasok sa cabinet upang maging sanhi ng mga short circuit.

VI. Pagsubaybay at Display Configuration

Standard real-time na pagsubaybay ng kasalukuyang at boltahe, na maaaring suriin ang tatlong-phase na balanse at paglihis ng boltahe.

Nilagyan ng live na display device upang madaling husgahan kung live ang papasok na linya, na pumipigil sa hindi sinasadyang pagpindot at maling pagpapanatili.

Kinakailangang pagsasaayos ng pagsubaybay sa temperatura at halumigmig at pag-iwas at kontrol ng condensation sa loob ng kabinet upang maiwasan ang pagkasira ng pagkakabukod na dulot ng mamasa-masa na paghalay.

VII. Environment at Operation Adaptation

Iangkop sa on-site na altitude, temperatura at halumigmig, alikabok, at kinakaing gas na kapaligiran; ang mga insulating parts at cabinet body ay nakakatugon sa anti-corrosion at weather resistance standards.

In-cabinet condensation at disenyo ng pag-iwas sa amag; Ang mga heating at dehumidification device ay naka-configure sa mga lugar na mahalumigmig.

Reserve maintenance space at cable inlet at outlet space; ang mga kable ay maayos, at ang pangunahin at pangalawang mga circuit ay hiwalay na niruruta upang maiwasan ang pagkagambala.

VIII. Operasyon at Pagpapanatili at Inspeksyon sa Kaligtasan

Nilagyan ng malinaw na mga breaking point upang mapagkakatiwalaang ihiwalay ang power supply sa panahon ng pagpapanatili.

Magagawang ipatupad ang pag-label ng pagkawala ng kuryente at proseso ng pagpapatakbo ng pagpapanatili ng pag-lock, nang may ligtas na mga kondisyon sa operasyon.

Ang mga bahagi ay makatwirang nakaayos, na nagpapadali sa pang-araw-araw na inspeksyon, pagsukat ng temperatura, paghihigpit, at pagpapalit ng bahagi sa susunod na panahon, nang walang mga patay na dulo ng pagpapanatili.

Buod

Ang low-voltage na papasok na cabinet ay ang pangunahing gateway ng mababang boltahe na sistema ng pamamahagi ng kuryente, na nagsasagawa ng mahahalagang gawain ng pag-access sa suplay ng kuryente, proteksyon sa kaligtasan, at pamamahagi ng load. Nakatuon ang mga pangunahing alalahanin nito sa walong aspeto: pagpoposisyon sa kaligtasan ng kuryente, pangunahing pagganap ng kuryente, lohika ng proteksyon at kontrol, proteksyon sa interlocking, teknolohiya ng cabinet at busbar, configuration ng pagsubaybay, adaptasyon sa kapaligiran, at kaligtasan sa pagpapatakbo at pagpapanatili. Kabilang sa mga ito, ang lohika ng proteksyon (kabilang ang overload, short-circuit, earth fault, undervoltage protection) at dual interlocking (mechanical + electrical) ay ang susi sa pagtiyak ng ligtas at matatag na operasyon ng cabinet, na maaaring epektibong maiwasan ang fault expansion, maling operasyon, at mga aksidente sa kaligtasan. Ang makatwirang pagtutugma ng lahat ng mga tagapagpahiwatig at mahigpit na pagsunod sa mga teknikal na pamantayan ay ang mga kinakailangan para sa pangmatagalang maaasahang operasyon ng mababang boltahe na papasok na kabinet.

FAQ (Frequently Asked Questions)

Q1: Ano ang pangunahing papel ng papasok na kabinet na may mababang boltahe sa sistema ng pamamahagi ng kuryente?

A1: Ito ang kabuuang power inlet at primary protection gateway ng low-voltage system, na responsable para sa power access, fault protection at downstream power distribution, at ang pagiging maaasahan nito ay direktang nakakaapekto sa ligtas na operasyon ng system.

Q2: Bakit mahalaga ang piling koordinasyon ng mga setting ng proteksyon para sa mga papasok na line cabinet?

A2: Tinitiyak nito na ang mga downstream fault ay nababadtrip sa pamamagitan ng mga papalabas na switch ng linya muna, na iniiwasan ang kabuuang pagkawala ng system at tinitiyak ang pagpapatuloy ng power supply.

Q3: Ano ang layunin ng double interlock (mechanical + electrical) sa dual incoming line + bus tie scenario?

A3: Ipinagbabawal nito ang maling pagkakatulad ng mga switch, pinipigilan ang sirkulasyon ng kasalukuyang, short circuit at pagkasunog ng transpormer upang matiyak ang kaligtasan ng system.

Q4: Anong mga kadahilanan ang dapat isaalang-alang sa pagbagay sa kapaligiran ng mababang boltahe na papasok na cabinet?

A4: Iangkop sa on-site na altitude, temperatura, halumigmig, alikabok at kinakaing gas; i-configure ang mga anti-condensation device at naaangkop na antas ng proteksyon.

Q5: Paano masisiguro ang kaligtasan ng mga pagpapatakbo ng pagpapanatili para sa mga papasok na cabinet na may mababang boltahe?

A5: Magbigay ng mga halatang breaking point, magpatupad ng power outage labeling at locking, at ayusin ang mga bahagi nang makatwiran upang maiwasan ang maintenance dead ends.
