Intelligent Universal Drawer Circuit Breaker

Ang Ceho ay isang tagagawa ng China Intelligent Universal Drawer Circuit Breaker. Ang unibersal na drawer-type na circuit breaker ay isang high-current air circuit breaker (ACB) na nagsasama ng intelligent na kontrol, mataas na kapasidad sa pagsira, at modular na disenyo. Ito ay angkop para sa AC 50Hz/60Hz power distribution networks na may rated voltages na 400V~690V at rated currents na 630A~7500A. Kasama sa mga application ang pang-industriya, komersyal, matalinong gusali, at mga setting ng data center, pagpapagana ng pamamahagi ng kuryente, proteksyon ng linya, at malayuang pagsubaybay.

Magpadala ng Inquiry

Paglalarawan ng Produkto

Ang Ceho ay isang nangungunang intelligent universal drawer circuit breaker manufacturer. Nagtatampok ang Drawer Circuit Breaker na ito ng disenyong uri ng drawer na may mga sumusunod na pakinabang:

Indikasyon ng tatlong posisyon: Malinaw itong nagsasaad ng tatlong posisyon—"Nakakonekta," "Pagsusulit," at "Nakahiwalay"—na nagpapadali sa pagpapanatili at pagsubok.

Madaling palitan: Maaaring bunutin ang katawan ng circuit breaker para sa mabilis na pagpapalit, na binabawasan ang oras ng pagkawala ng kuryente. Ang circuit breaker ay nilagyan ng mekanikal na interlock upang maiwasan ang maling operasyon at matiyak ang personal na kaligtasan.

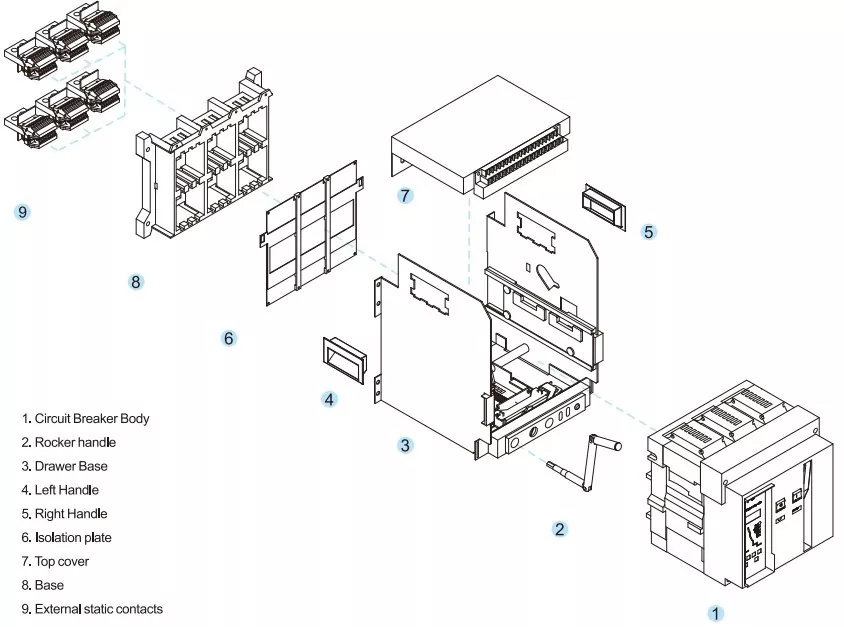

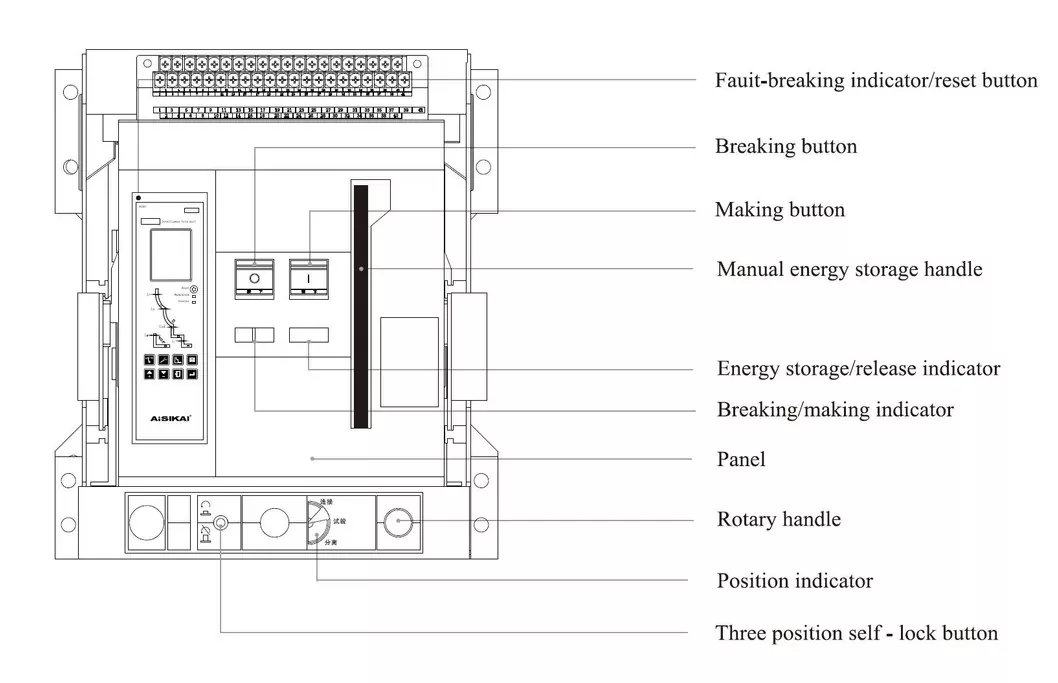

Pangkalahatang-ideya ng Istraktura

TECHNICAL PARAMETER
Modelo	Kasalukuyang rating ng frame Inm A	Na-rate ang kasalukuyang Sa A	Ang rate na salpok ay makatiis ng boltahe Uimp kV	Na-rate ang Ue V	Na-rate na limitasyon ng short-circuit pagsira kapasidad Icu kA o-co		Na-rate na serbisyo ng short-circuit breaking capacity Ics kA o-co-co		Na-rate na panandaliang makatiis kasalukuyang Icw KA(1s) pagkaantala ng 0.4s o-co		Pagkawala ng kuryente (Sa) W
					400V	660/690V	400V	660/690V	400V	660/690V	Naayos na	Drawout
ASKW1-2000	2000	630	12	AC 50Hz /60Hz 400V 690V	85	65	65	65	65	65	40	80
		800									60	130
		1000									90	205
		1250									90	205
		1600									140	310
		2000									170	310
ASKW1-2500	2500	2500			100	70	80	70	80	70	260	510
ASKW1-2500U	2500	2500			100	70	80	70	80	70	170	400
ASKW1-3200	3200	2000			100	70	80	70	80	70	170	400
		2500									260	510
		2900									320	650
		3200									420	760
ASKW1-4000	4000	3200			100	70	80	70	80	70	430	780
		3600									440	790
		4000									450	800
ASKW1-6300	6300	4000			120	85	100	85	100	85	1225
		5000									1250
		6300									1625
1. Ang distansya ng arko ay zero. 2. Sa form na ito, ang breaking capacities ng upper inlet at lower inlet ay pareho.

Diagram ng Mga Dimensyon
Inm	isang mm	b mm	c mm
2000-3P/4P	306	173	346
2500(Matipid)-3P/4P	306	173	346
2500(uri ng pamamahagi ng kuryente sa tirahan)-3P/4P	366	202.5	405
3200-3P/4P	366	202.5	405
4000-3P	366	202.5	405
4000-4P	306	173	346
6300-5000A/3P/4P	366	202.5	405
6300-6300A/3P/4P	366	202.5	405

Mga Tampok ng Intelligent Functional

Intelligent Trip Unit: Ang serye ng Intelligent Universal Drawer Circuit Breaker ay nagtatampok ng maraming function ng proteksyon kabilang ang overload, short circuit, undervoltage, at ground fault, na sumusuporta sa mga adjustable na setting at selective na proteksyon.

Remote Monitoring: Ang H-type na controller ay sumusuporta sa malayuang komunikasyon, na nagpapagana ng telemetry, remote signaling, at remote control, na umaangkop sa mga smart grid at pagbuo ng mga automation system.

Pagpapakita ng Katayuan: Ang ilang mga modelo ay nilagyan ng LCD screen na nagpapakita ng mga real-time na mga parameter ng pagpapatakbo gaya ng kasalukuyang, boltahe, kapangyarihan, at mga tala ng fault.

Pagre-record at Diagnosis ng Fault: Itinatala ang mga sanhi ng tripping, oras, at kasalukuyang halaga para sa madaling pagsusuri at pagpapanatili.
