Unawain sa Isang Sulyap: Ano ang Mga Pangunahing Teknolohiya at Mga Mahahalagang Aplikasyon ng Low-Voltage Switchgear?

Ang low-voltage switchgear ay ang pangunahing kagamitan sa modernong power supply at distribution system, pangunahing ginagamit para sa power distribution, circuit control, overload protection, short-circuit protection, earth leakage protection at power monitoring. Malawak itong ginagamit sa mga pabrika, gusali, data center, ospital, shopping mall, municipal engineering at iba pang larangan. Nagtatampok ng compact na istraktura, mataas na kaligtasan at pagiging maaasahan, maginhawang pagpapanatili at mataas na katalinuhan, ito ang pangunahing kagamitan upang matiyak ang matatag na operasyon ng mga power system. Ang artikulong ito ay ganap na nagpapakilala sa mga pangunahing teknikal na punto ng low-voltage switchgear sa mga tuntunin ng istraktura, mga parameter, pagganap, pagpili at aplikasyon.

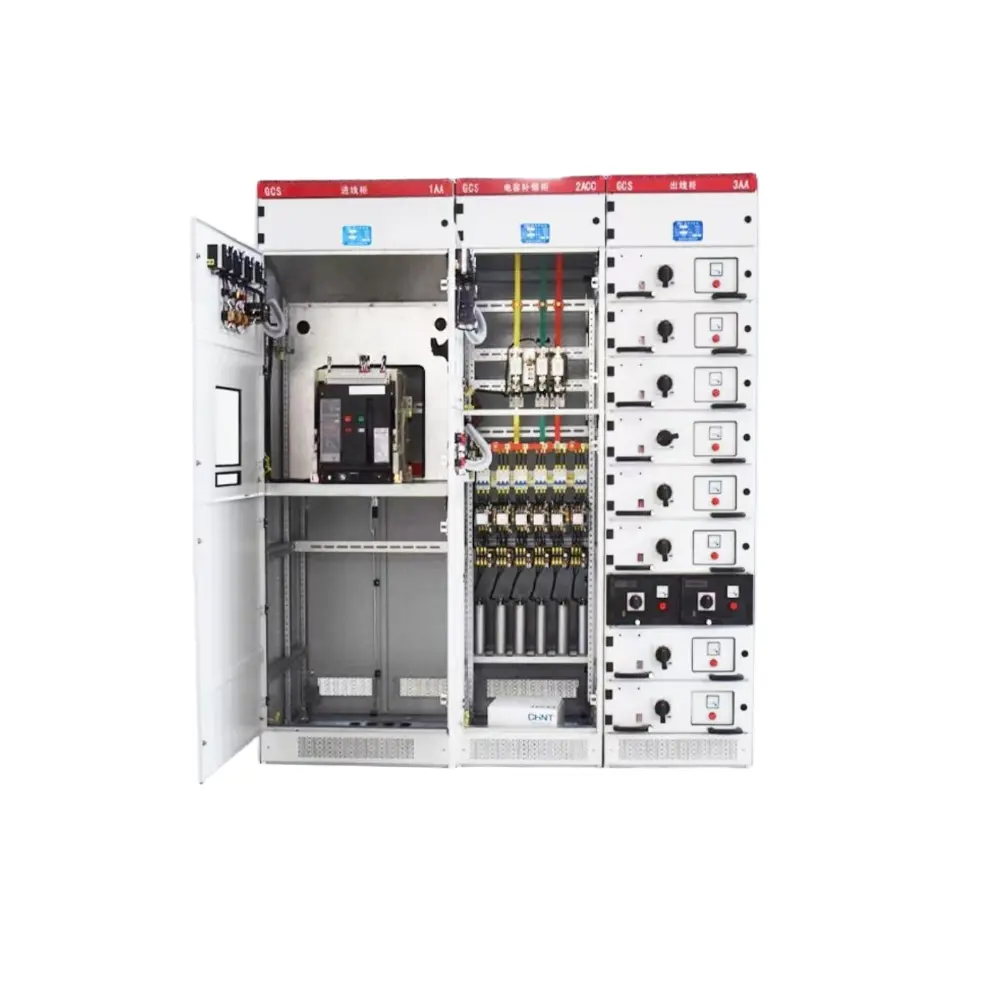

1. Mga Pangunahing Bahagi ng Low-Voltage Switchgear

Ang karaniwang low-voltage switchgear ay gumagamit ng atatlong-compartment na independiyenteng istraktura ng paghihiwalay para sa mas mataas na kaligtasan, pagiging maaasahan at pagpapanatili:

A.Breaker Compartment: Nakaayos nang patayo, may kakayahang humawak ng maramihang mga circuit breaker; ang bawat circuit ay independiyenteng pinaghihiwalay nang walang panghihimasok.

B.Compartment ng Bus: Matatagpuan sa likod ng breaker compartment at nakahiwalay sa pamamagitan ng mga insulating partition upang epektibong maiwasan ang pagkalat ng fault.

C.Cable Compartment: Matatagpuan sa likuran o harap ng cabinet, maginhawa para sa koneksyon at pagpapanatili ng cable, na may maluwang na espasyo at standardized na mga kable.

Sa pamamagitan ng istilo ng pagpapatakbo at pagpapanatili:

D.Naa-access sa likuran: Tradisyunal na karaniwang istraktura na may malaking espasyo sa pagpapanatili.

E.Naa-access sa harap: Wall-mountable, mas maliit na depth, space-saving.

Iniiwasan ng independiyenteng disenyo ng compartment ang hindi sinasadyang pakikipag-ugnay sa mga live na bahagi sa panahon ng pagpapanatili, nililimitahan ang saklaw ng arc fault, at lubos na nagpapabuti sa kaligtasan ng kagamitan at tauhan.

2. Mga Key Rated Parameter

3. Mga Core Electrical Performance Index

a. Short-Circuit Withstand Current Rating (SCCR)

Ang maximum na short-circuit current na ligtas na mapaglabanan ng switchgear sa maikling panahon sa panahon ng isang fault, na tumutukoy sa short-circuit resistance ng kagamitan at isang mahalagang garantiya para sa ligtas na operasyon.

b. Maikli ang Oras na Makatiis sa Kasalukuyang Rating

Ang short-circuit current na kayang tiisin ng switchgear nang walang deformation o pinsala sa loob ng tinukoy na oras (karaniwan ay 1 segundo o 0.5 segundo), tinitiyak na ang system ay hindi bumagsak sa ilalim ng mga kondisyon ng fault.

c. Makagambala sa Rating

Ang pinakamataas na kasalukuyang fault na maaaring ligtas na matakpan ng isang circuit breaker. Ito ay dapat na mas malaki kaysa sa inaasahang short-circuit current ng system, kung hindi man ay magdudulot ito ng pagsabog o sunog.

d. Rating ng Proteksyon ng Ingress (IP Rating)

· IP30: Pinipigilan ang pagdikit ng daliri sa mga live na bahagi

· IP40: Pinipigilan ang pagpasok ng mga dayuhang bagay na ≥1mm ang lapad

· IP54: Dust-tight at splash-proof, angkop para sa mahalumigmig at maalikabok na kapaligiran

e. Limitasyon sa Pagtaas ng Temperatura

Ayon sa pambansang pamantayan, ang pagtaas ng temperatura ng switchgear sa ilalim ng pangmatagalang operasyon sa kasalukuyang rate ay hindi lalampas sa limitasyon, na tinitiyak ang katatagan ng pagkakabukod at matagal na buhay ng serbisyo.

4. Mga Pangunahing Teknikal na Punto ng Low-Voltage Switchgear

(1).Istruktura ng Gabinete at Teknolohiya ng Compartmentalization

Gumagamit ng tatlong independiyenteng nakahiwalay na mga compartment: breaker compartment, bus compartment, at cable compartment, na epektibong pumipigil sa pagkalat ng arko at pagpapabuti ng operasyon at kaligtasan ng pagpapanatili.

(2)Short-Circuit Withstand at Short-Time Withstand Technology

Nilagyan ng malakas na short-circuit resistance, mahigpit na tumutugma sa SCCR at short-time withstand current upang matiyak na walang deformation, bus displacement o system collapse sa ilalim ng mga fault.

(3)Circuit Breaker Interruption at Selective Coordination Technology

Ang kapasidad ng pagsira ay nakakatugon sa pinakamataas na kasalukuyang fault ng system. Naisasakatuparan ang panrehiyong pagpili sa pamamagitan ng panandaliang pagkaantala at agarang koordinasyon ng proteksyon, na nililimitahan ang mga pagkasira sa faulted circuit lamang.

(4)Busbar System Design at Temperature Rise Control

Low-impedance, low-loss, high-heat-dissipation busbar layout upang mahigpit na kontrolin ang pangmatagalang pagtaas ng temperatura ng operating, tinitiyak ang kasalukuyang kapasidad, buhay ng pagkakabukod at katatagan ng kagamitan.

(5)Pinagsanib na Proteksyon at Teknolohiya sa Pagsukat

Pinagsasama ang overload, short-circuit, earth leakage, overvoltage, undervoltage, phase loss at arc protection, na may mga intelligent na metro at sensor para sa kaligtasan sa lahat.

(6)Intelligent at Digital na Teknolohiya

Sinusuportahan ang on-line na pagsubaybay, remote control, fault pre-alarm, mga istatistika ng enerhiya at networking ng komunikasyon, pag-upgrade sa hindi nag-aalaga at matalinong cloud-based na operasyon.

(7)Proteksyon sa Ingress at Pag-angkop sa Kapaligiran

Nakakatugon sa mga marka ng proteksyon ng IP30–IP54, na umaangkop sa halumigmig, alikabok, kaagnasan, mataas at mababang temperatura na mga kapaligiran para sa pinahusay na versatility at tibay.

(8)Modular at Standardized na Disenyo

Ang mga modular unit, standardized na interface at flexible expansion ay nagpapaikli sa produksyon, pag-install at pag-commissioning ng oras at binabawasan ang kabuuang gastos.

5. Mga Pag-andar ng Proteksyon

Ang switchgear na may mababang boltahe ay nilagyan ng maraming proteksyon upang matiyak ang kaligtasan ng system:

l Proteksyon ng labis na karga

l Mabilisang proteksyon ng short-circuit

l Proteksyon ng short-circuit na panandaliang pagkaantala

l Proteksyon sa ground fault / earth leakage

l Overvoltage at undervoltage na proteksyon

l Phase loss at phase sequence na proteksyon

l Arc fault detection (AFD)

l Nagbibigay din ang advanced na intelligent switchgear ng:

l Pagsubaybay sa temperatura sa online

l Pagsubaybay sa bahagyang paglabas

l Pagsusuri ng kalidad ng kapangyarihan

l Remote fault alarm

6. Mga Karaniwang Uri ng Structural

Nakapirming Uri ng Switchgear

Simpleng istraktura, mababang gastos, mataas na pagiging maaasahan, na angkop para sa pangkalahatang mga senaryo ng pamamahagi ng kuryente.

Switchgear ng Uri ng Drawer

Ang bawat circuit ay isang independiyenteng drawer; ang pagpapanatili ay maaaring isagawa sa pamamagitan ng paglabas ng isang drawer nang walang pagkawala ng kuryente, nang hindi naaapektuhan ang iba pang mga circuit. Tamang-tama para sa mga ospital, data center at mga linya ng produksyon na nangangailangan ng mataas na pagiging maaasahan.

Nai-withdraw na Uri ng Switchgear

Ang pangunahing circuit breaker ay maaaring ganap na bawiin para sa mas ligtas at mas mabilis na pagpapanatili.

7. Mga Pagkakaiba sa pagitan ng Low-Voltage Switchgear at Switchboards

Switchgear: Ganap na nakapaloob, nakahiwalay sa kompartamento, na-withdraw na mga circuit breaker, 30-cycle na short-time na makatiis, sumusuporta sa piling koordinasyon, mas mataas na kaligtasan.

Switchboard: Bukas na istraktura, mga nakapirming circuit breaker, 3-cycle na short-time na makatiis, mas mababang gastos.

Ang switchgear ay mas angkop para sa pangunahing papasok, pagkabit at mahahalagang pagkarga; switchboards ay ginagamit para sa terminal power distribution.

8. Intelligent Low-Voltage Switchgear

Pinagsasama ng matalinong switchgear:

① Mga matalinong circuit breaker

② Mga sensor ng kasalukuyang / boltahe / temperatura

③ Mga aparatong proteksyon na nakabatay sa microprocessor

④ Mga instrumento sa pamamahala ng kapangyarihan

⑤ 4G / WiFi / Ethernet na komunikasyon

Sinusuportahan nito ang:

① Malayong pagsubaybay at kontrol

② Mga istatistika at pagsusuri sa pagkonsumo ng enerhiya

③ Fault pre-alarm at awtomatikong pag-record

④ Linkage sa mga intelligent na power distribution system

Ito ay isang karaniwang configuration para sa mga matalinong pabrika, matatalinong gusali at data center.

9. Mga Karaniwang Kaso ng Aplikasyon

l Malaking Automobile Manufacturing Plants

Nagbibigay ng pangunahing power distribution at motor control para sa stamping, welding, painting at assembly workshops. Ang uri ng drawer na intelligent switchgear ay nagbibigay-daan sa walang tigil na pagpapanatili at tumpak na lokasyon ng fault, na tinitiyak ang 24/7 na pagpapatuloy ng produksyon.

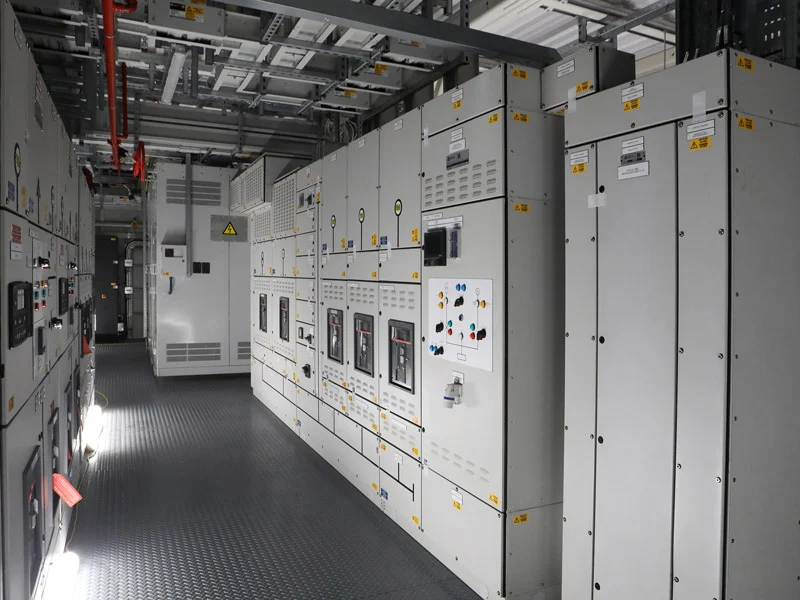

l Malaking Data Center (Tier IV)

Gumagamit ng dual-bus redundant power distribution, na sumusuporta sa high-density cabinet power supply na may millisecond-level switching. Ang availability ng system ay umabot sa 99.999%, perpekto para sa 7×24 na walang tigil na operasyon.

l Malaking Commercial Complex at Shopping Mall

Namamahagi ng kapangyarihan para sa pag-iilaw, HVAC, mga elevator, paglaban sa sunog at mga circuit ng tindahan. Ang matalinong pagsubaybay sa loop at mga istatistika ng pagkonsumo ng enerhiya ay nag-o-optimize ng pamamahala ng kuryente at binabawasan ang mga gastos sa pagpapatakbo.

l Mga Urban Water Plant at Sewage Treatment Plant

Pinapalakas ang mga bomba, bentilador, grids at dosing system sa maalinsangan at maalikabok na kapaligiran. Tinitiyak ng kumpletong proteksyon ang matatag na operasyon ng supply ng tubig sa munisipyo at paggamot ng dumi sa alkantarilya.

l Grade A na mga Ospital at Medical Center

Nagbibigay ng lubos na maaasahang dual-power distribution para sa mga operating room, ICU, laboratoryo at imaging center. Ang zero-interruption switching ay ginagarantiyahan ang medikal na kaligtasan.

l PV at Wind Power Stations

Ginagamit para sa inverter confluence, grid-connected control at energy storage power distribution, na angkop para sa malupit na panlabas na kapaligiran na may kumpletong proteksyon sa kaligtasan.

l Mga Paliparan at Rail Transit Hub

Tinitiyak ang lubos na maaasahang kapangyarihan para sa mga terminal, sistema ng seguridad, ticketing at ilaw. Ginagarantiyahan ng dual-power automatic switching ang walang patid na operasyon ng hub ng transportasyon.

l High-Rise Residential at Smart Communities

Ginagamit para sa pagbuo ng pamamahagi ng kuryente, pampublikong pag-iilaw, paglaban sa sunog, mga elevator at mga tambak na nagcha-charge. Ang compact na istraktura at kumpletong proteksyon ay nagpapabuti sa kalidad ng kapangyarihan ng komunidad.

10. Laki ng Market at Mga Trend sa Pag-unlad

Laki ng Market

Global market: Sa paligid ng USD 54–56 bilyon noong 2025, inaasahang lalampas sa USD 83 bilyon sa 2032, na may CAGR na 6%–7%.

merkado ng China: Tinatayang RMB 169 bilyon noong 2025, lumalaki sa 7.8% YoY; Ang China ang pinakamalaking solong merkado sa buong mundo, na nagkakahalaga ng higit sa 21% ng pandaigdigang bahagi.

Mga pangunahing driver: Mga bagong power system, data center, bagong enerhiya, matalinong pagmamanupaktura, imprastraktura sa lunsod, at EV charging.

Mga Uso sa Pag-unlad

Nagiging pamantayan ang katalinuhan

Malawakang ginagamit ang mga smart breaker, sensor, IoT, cloud monitoring, fault pre-alarm, at remote O&M, na lumilipat mula sa "passive na proteksyon" patungo sa "aktibong hula."

Mas mataas na pagiging maaasahan at pag-upgrade sa kaligtasan

Ang proteksyon ng arko, pagsubaybay sa bahagyang discharge, pagsubaybay sa pagtaas ng temperatura, at pagpili ng koordinasyon ay nagiging mahalaga; mas mataas na IP rating at mas malakas na short-circuit resistance.

Berde at nakakatipid sa enerhiya

Mga bus at component na mababa ang pagkawala, mataas ang kahusayan, mga materyal na mababa ang carbon at mga prosesong eco-friendly, na tumutugma sa mga layunin sa neutralidad ng carbon.

Mas mataas na bahagi ng mga uri ng drawer/withdrawable

Mabilis na paglago sa industriya, mga data center, ospital, atbp., na sumusuporta sa walang tigil na pagpapanatili at pagtiyak ng tuluy-tuloy na supply ng kuryente.

Malalim na pagbagay sa bagong enerhiya

Mga espesyal na solusyon para sa PV, wind power, energy storage, at EV charging, na may anti-back-charging, overvoltage protection, at grid-connected control.

Modular, standardized, compact

Mas mabilis na pag-install, mas maliit na footprint, flexible expansion para sa high-density power supply at mabilis na paghahatid.

Konklusyon

Bilang pangunahing kagamitan ng mga sistema ng pamamahagi ng kuryente na may mababang boltahe, ang disenyo ng istruktura, pagsasaayos ng proteksyon at proseso ng pagmamanupaktura ng switchgear na may mababang boltahe ay direktang nakakaapekto sa pagiging maaasahan ng suplay ng kuryente, kaligtasan ng kagamitan at kaligtasan ng mga tauhan. Hinimok ng mga uso ng katalinuhan, greenization, mataas na pagiging maaasahan, at modularization, ang industriya ay mananatiling matatag na paglago. Ang mga high-end, branded, at globalized na kakayahan ay magiging pangunahing competitiveness. Ang pagpili ng mataas na kalidad at maaasahang switchgear ay maaaring epektibong mapabuti ang katatagan ng mga sistema ng pamamahagi ng kuryente, bawasan ang mga panganib sa pagkakamali, at magbigay ng matatag na suporta para sa ligtas at matatag na kuryente

FAQ

1. Saan pangunahing ginagamit ang low-voltage switchgear?

Ginagamit ito sa mga pabrika, mga lugar ng tirahan, mga shopping mall, mga ospital, mga sentro ng datos, at mga proyekto ng munisipyo para sa pamamahagi ng kuryente, kontrol at proteksyon.

2.Ano ang mga pangunahing uri ng istruktura?

Fixed type, drawer type, at withdrawable type, pinili batay sa mga kinakailangan sa pagiging maaasahan.

3.Ano ang ibig sabihin ng rating ng IP?

IP30/IP40 para sa normal na panloob na kapaligiran; Ang IP54 ay dustproof at splash-proof, na angkop para sa mahalumigmig at maalikabok na mga site.

4.Ano ang selective coordination?Tanging ang breaker na pinakamalapit sa mga fault trips, pag-iwas sa malakihang pagkawala ng kuryente at pagpapabuti ng pagiging maaasahan ng supply.

5.Ano ang mga pakinabang ng intelligent switchgear?

Remote monitoring, fault pre-alarm, energy statistics, automatic recording, unattended at smart operation.

6. Maaari bang ipasadya ang switchgear?

Oo, sinusuportahan namin ang pagpapasadya ng kasalukuyang, boltahe, mga circuit, mga function, laki at antas ng proteksyon.

7. Ano ang oras ng paghahatid?

7–15 araw para sa mga karaniwang produkto; 15–30 araw para sa mga customized na proyekto.
