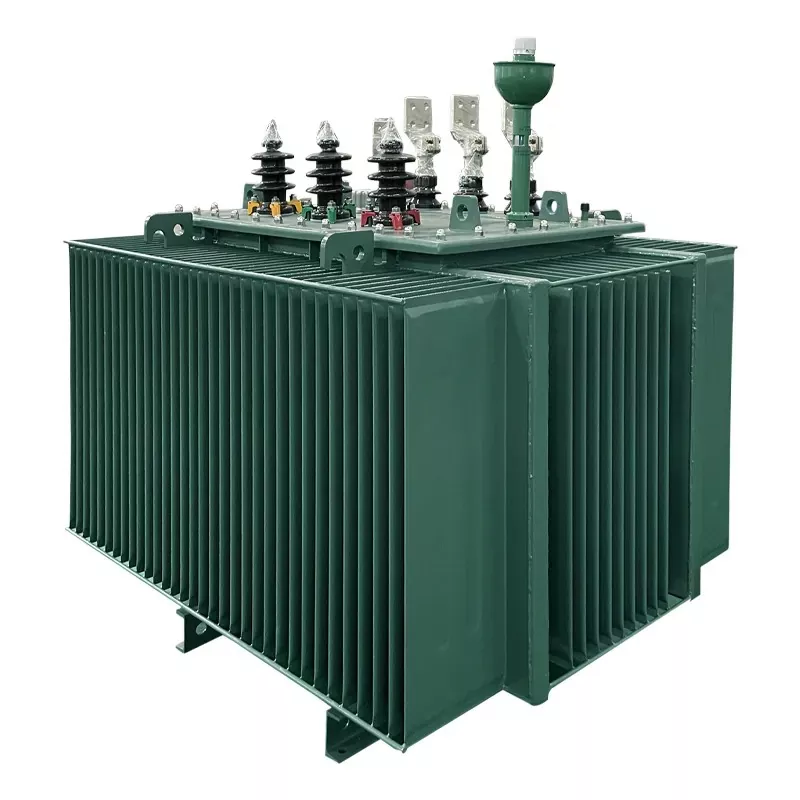

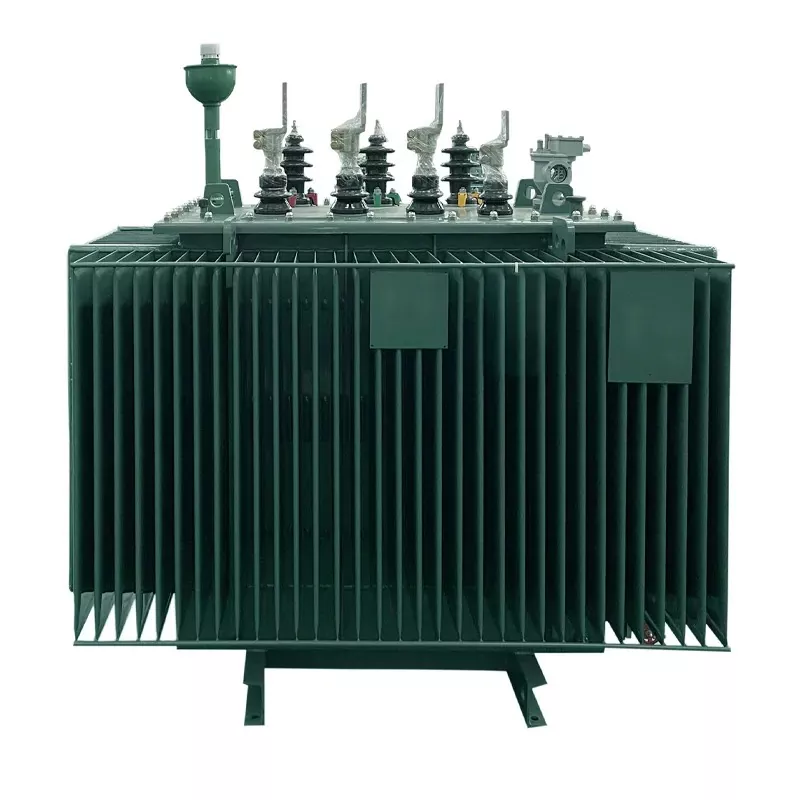

Three-Phase Oil Immersed Distribution Transformer na may On-Load Tap Changer

Ang Three-Phase Oil Immersed Distribution Transformer na may On-Load Tap Changer ay mahalagang kagamitan sa mga modernong sistema ng pamamahagi, isa rin sa mahahalagang produkto ng Ceho. Ang mga produktong ito ay maaaring mag-regulate ng boltahe nang hindi nakakaabala sa pagkarga, pagpapabuti ng kalidad ng kuryente at katatagan ng grid.

Magpadala ng Inquiry

Paglalarawan ng Produkto

Ang Three-Phase Oil Immersed Distribution Transformer na ito na may On-Load Tap Changer ay gawa sa mataas na kalidad na CRGO cold-rolled silicon steel, na tinitiyak ang mababang pagkawala ng load. Ito ay may magandang epekto sa pagtitipid ng enerhiya at kapansin-pansing mga benepisyong panlipunan at pang-ekonomiya. Malakas na pagtutol sa mga short circuit at mga tama ng kidlat; Ang disenyo ng istraktura ng suportang mataas ang pagiging maaasahan para dito ay maaaring gamitin sa labas at sa loob ng bahay.

Maaaring i-customize ang boltahe at rated power ng aming mga transformer. Mga available na boltahe: 6kV, 6.3kV, 10kV, 10.5kV, 11kV, 12.47kV, 13.2kV, 13.8kV, 15kV, 20kV, 22kV, 24kV, 33kV, 34.5kV, 34.5kV kilovolts.

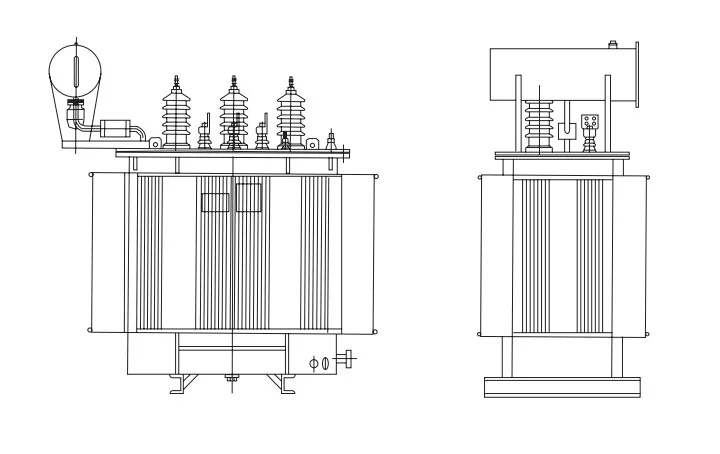

Pagguhit ng balangkas

Mga teknikal na pagtutukoy

Na-rate na Kapangyarihan (kVA)	Na-rate na Boltahe(kV)		Pangkat ng Vector	Walang-load na pagkawala(W)	Pagkawala ng load(W)	Impedance(%)
Na-rate na Kapangyarihan (kVA)	HV	LV	Pangkat ng Vector	Walang-load na pagkawala(W)	Pagkawala ng load(W)	Impedance(%)
30	13.8 13.2 11 10.5 10 6.3 6 Saklaw ng pag-tap: ±5%; ±2*2.5%	0.4 0.433 0.415	Dyn11 Yyn0 Yzn11 Lalaki	100	600	5.5
50				130	870
80				180	1250
100				200	1500
125				240	1800
160				280	2200
200				340	2600
250				400	3050
315				480	3650
400				570	4300
500				680	5150
630				810	6200	6
800				980	7500
1000				1150	10300
1250				1360	12000
1600				1640	14500
2000				1960	17800
2500				2310	20700
3150				2730	24300

Tampok	Paglalarawan
Regulasyon ng Boltahe	Nagbibigay-daan sa pagsasaayos ng boltahe sa pag-load sa pamamagitan ng tap changer habang pinapagana ang transformer, karaniwang may hanay ng regulasyon na ±15% o higit pa .
I-tap ang Uri ng Changer	Mas gusto ang vacuum-type na OLTC para sa pagiging maaasahan at mahabang buhay; dapat sumunod sa IEC 60214 o AS 60214.1 mga pamantayan .
Paraan ng Paglamig	Ang ONAN (Oil Natural Air Natural) ay pamantayan; maaaring gumamit ang ilang variant ng OFAF (Oil Forced Air Forced) para sa mas matataas na kapasidad .
Insulation at Langis	Mineral oil-immersed para sa pagkakabukod at paglamig; dapat matugunan ng langis ang mga pamantayan ng IEC 60296. Ang langis sa diverter switch compartment ay dapat na ihiwalay sa pangunahing tangke ng langis .
Konstruksyon	Karaniwang uri-uri, na may copper windings, corrugated steel tank, at hermetically sealed design para maiwasan ang moisture ingress .
I-tap ang Control	Sinusuportahan ang awtomatiko, lokal na manual (electrical), at emergency manual (mekanikal) na operasyon. May kasamang limit switch, thermal protection, at mga indicator ng posisyon .

Normal na kondisyon sa kapaligiran

1. Ambient Temperature: Hindi hihigit sa +40 ℃, Hindi bababa sa -25 ℃, Ang buwanang average na temperatura ay hindi hihigit sa +30 ℃., Ang taunang average na temperatura ay hindi hihigit sa +20 ℃.

2. Altitude: Hindi hihigit sa 1000m.

3. Ang wave ng power supply boltahe ay katulad ng isang sine wave.

4. Three-Phase Oil Immersed Distribution Transformer na may On-Load Tap Changer power supply boltahe ay humigit-kumulang simetriko.

5. Ang kabuuang harmonic na nilalaman ng load current ay hindi dapat lumampas sa 5% ng rated current;

6. Site ng Pag-install: Panloob o panlabas.
