Oil Immersed Distribution Transformer na may No-Load Tap Changer

Ang Oil Immersed Distribution Transformer na may No-Load Tap Changer ay maaasahang produkto mula sa pabrika ng Ceho. Ang core ay gumagamit ng high-permeability grain-oriented cold-rolled silicon steel sheets. Mayroon itong core-type na disenyo na may ganap na skewed joints at naka-segment na istraktura. Ang mga core column ay nagpapakita ng multi-level stepped circular cross-sections, habang ang yoke at core ay nagpapanatili ng magkatulad na cross-sections.

Ang core ng produktong ito ay gumagamit ng high-permeability grain-oriented cold-rolled silicon steel sheets. Nagtatampok ito ng isang core-type na disenyo na may ganap na skewed joints at isang segment na istraktura. Ang mga core column ay nagpapakita ng multi-level stepped circular cross-sections, habang ang yoke at core ay nagpapanatili ng magkatulad na cross-sections.

Ang mga windings ay gumagamit ng mga corrugated oil channel na may non-varnish impregnation at compression band binding. Ang lahat ng windings ay concentric coils. Nagtatampok ang high-voltage winding ng mga gripo na tumutugma sa mga kinakailangan sa boltahe ng tap, na konektado sa tap changer na naka-mount sa takip ng tangke. Nagbibigay-daan ito sa paglipat ng boltahe sa pagitan ng 10kV at 20kV at pagsasaayos ng boltahe ng tapikin pagkatapos maputol ang kuryente.

Mga Device na Proteksyon sa Kaligtasan 30~2000kVA na mga transformer ay nilagyan ng mga pressure relief valve. Maaaring i-install ang mga gas relay na may alarma at mga terminal ng biyahe sa bawat pangangailangan ng user. Mga Device sa Pagsukat ng Temperatura ng Langis Ang lahat ng mga transformer ay nagtatampok ng mga glass thermometer socket na nakakabit sa ibabaw ng tangke, na umaabot ng 120±10mm sa langis. Ang 1000~2000kVA na mga transformer ay nagtatampok ng mga outdoor signal thermometer. Ang oil-immersed distribution transformer na may no-load tap changer tank ay ginawa gamit ang corrugated walls, tapos na may matibay na powder-coated paint film. Ang mga corrugated fins ay hindi lamang nagbibigay ng paglamig ngunit gumagana din bilang mga elemento ng "paghinga", ang kanilang pagkalastiko ay nagbabayad para sa mga pagbabago sa dami ng langis dahil sa mga pagbabago sa temperatura. Samakatuwid, ang mga ganap na selyadong mga transformer ay nag-aalis ng pangangailangan para sa isang conservator ng langis, na binabawasan ang kabuuang taas. Ang pagpuno ng vacuum oil sa panahon ng encapsulation ay ganap na nag-aalis ng kahalumigmigan mula sa transpormer, na pumipigil sa transpormer na langis mula sa pakikipag-ugnay sa hangin. Ito ay epektibong hinaharangan ang pagpasok ng oxygen at tubig na maaaring magpapahina sa pagganap ng pagkakabukod at mapabilis ang pagtanda ng langis, kaya inaalis ang pangangailangan para sa mga pana-panahong pagsusuri sa sampling ng langis.

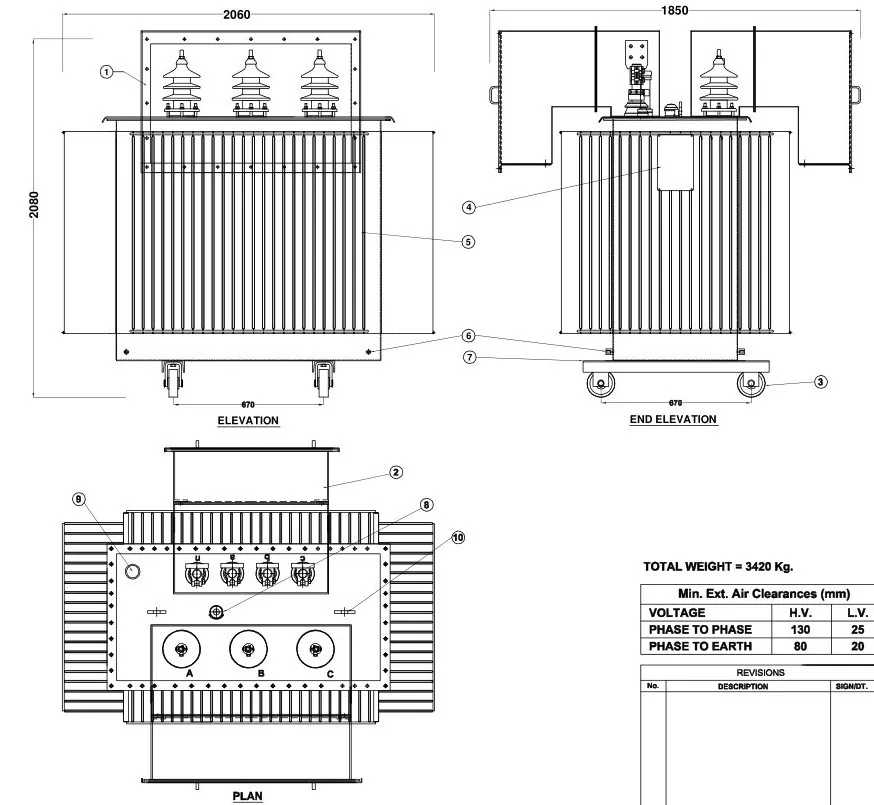

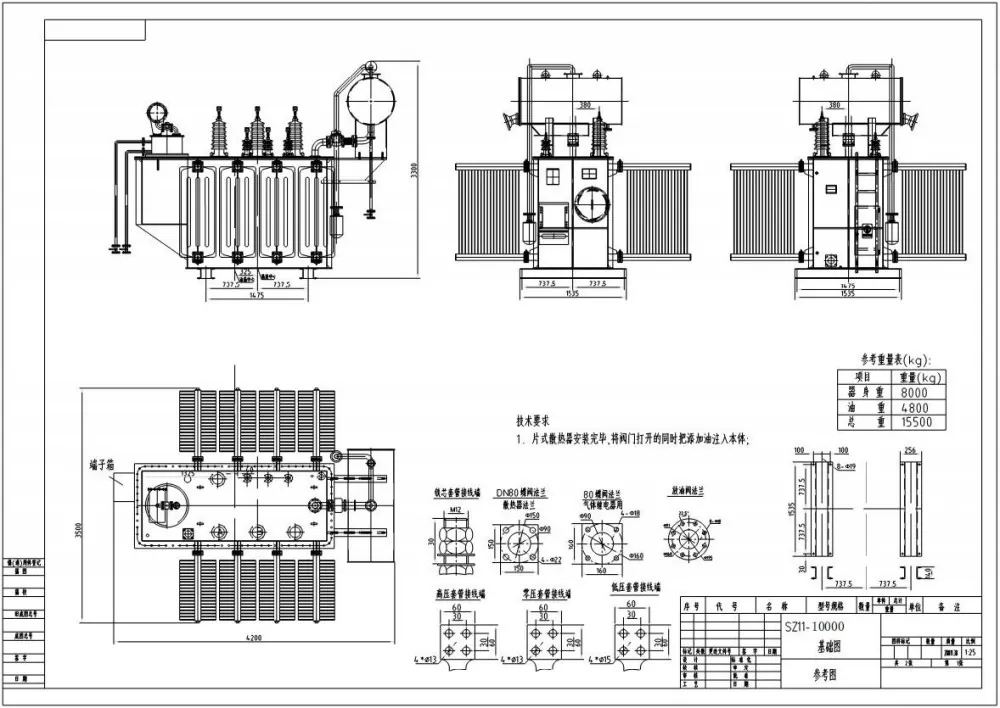

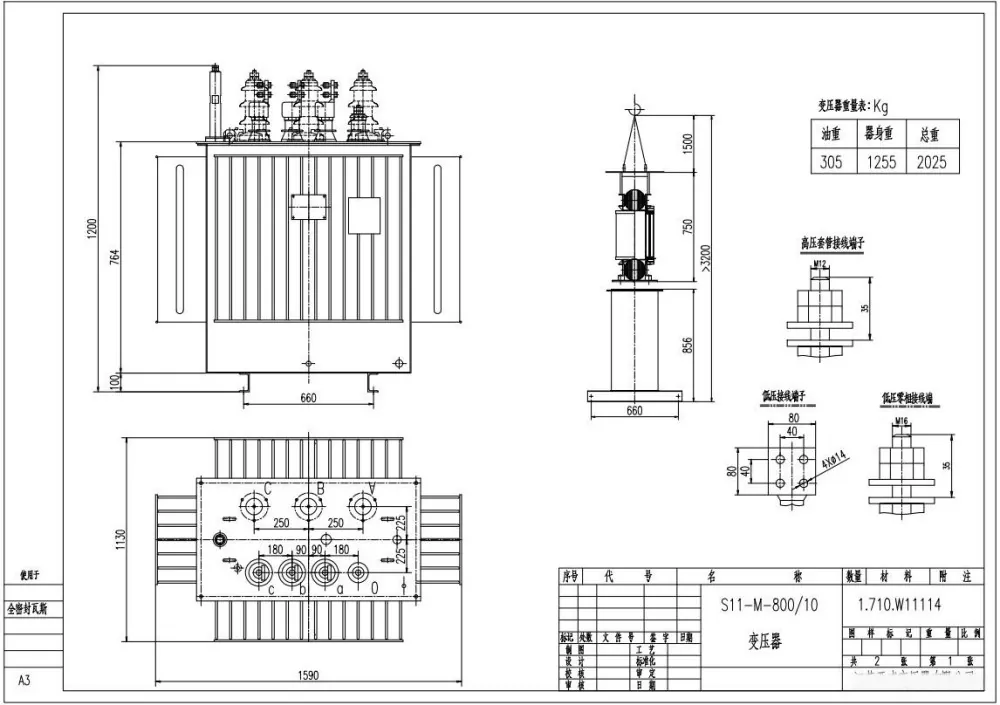

Mga teknikal na parameter

Pre-Operation Distribution Transformer Inspection

1. I-verify ang sertipikasyon ng transpormer; kung ang sertipikasyon ay lumampas sa dalawang buwan, muling subukan ang paglaban sa pagkakabukod.

2. Suriin ang antas ng langis at breather vent ng Oil Immersed Distribution Transformer na may No-Load Tap Changer; walang pagtagas ng langis, normal ang kondisyon ng langis na may sapat na bentilasyon.

3. Suriin ang integridad ng mataas/mababang boltahe na insulating bushing at nauugnay na mga lead; siguraduhin na ang mga bolts ay ligtas.

4. Kumpirmahin na tama ang posisyon ng switch ng regulator ng boltahe; i-verify na ang mataas/mababang boltahe na piyus ay wastong tumugma.

5. Tiyaking ganap na gumagana ang mga kagamitan sa proteksyon ng kidlat; ang sinusukat na paglaban sa saligan ay dapat matugunan ang mga pamantayan.

6. Walang nakitang abnormalidad sa mga cable o busbar.

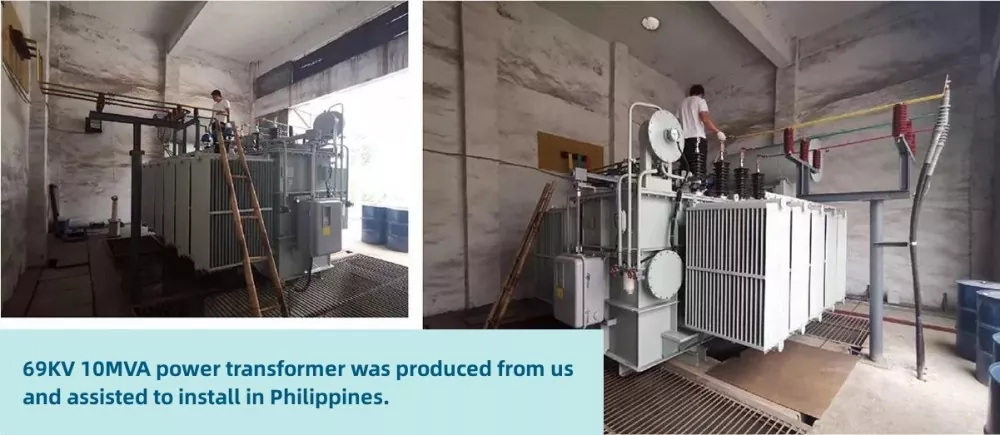

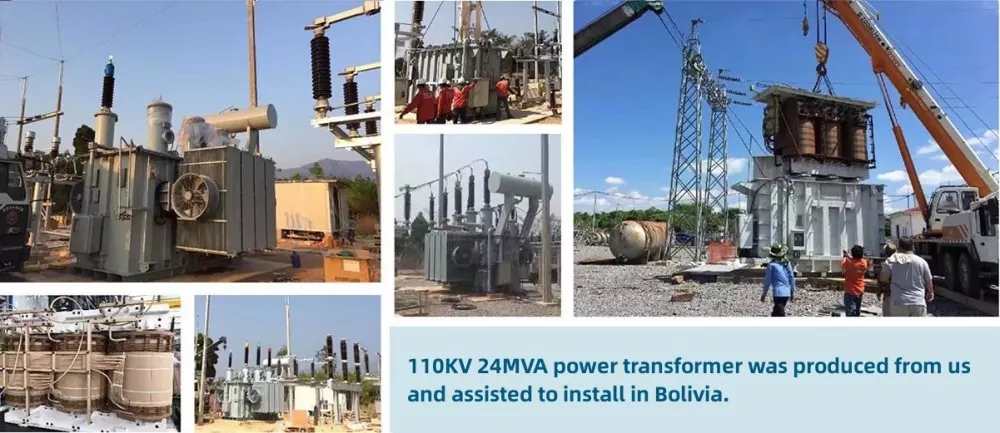

Mga Larawan ng Customer

Mga Tala sa Pagpapanatili

● Ang manu-manong operasyon ay nangangailangan ng mga paunang naka-iskedyul na shutdown para sa pagpapalit ng tap changer.

● Regular na siyasatin ang mekanikal na pagkasuot ng tap changer sa Oil Immersed Distribution Transformer na may No-Load Tap Changer.

● Subaybayan ang kalidad ng langis upang matiyak ang pagganap ng pagkakabukod at paglamig.
