Ano ang MNS Low-Voltage Draw-out Switchgear

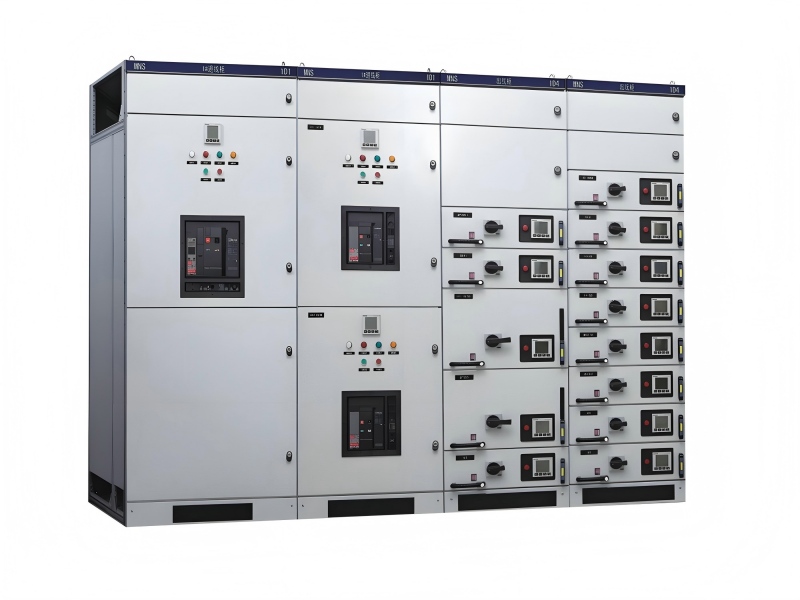

MNS Low-Voltage Draw-out Switchgear

Ang MNS low-voltage draw-out switchgear ay isang modulus combined device na espesyal na idinisenyo para sa mga low-voltage power distribution system, na naaangkop sa mga power network na may AC frequency na 50-60Hz at isang rated operating voltage na 660V at mas mababa.

Ang core structure nito ay pinagsama-samang may 25mm modulus C-section steel frame, na nagtatampok ng tatlong posisyong disenyo (konektado/test/separated) para sa drawer units at sumusuporta sa mixed configuration ng 1-3 pangunahing units pati na rin ang 1/4 at 1/2 sub-units. Ang kabuuang epektibong taas ng pag-install ng cabinet ay umabot sa 1800mm. Ang pinakamataas na rate ng kasalukuyang ng pahalang na busbar ng kagamitang ito ay maaaring umabot sa 5000A, at ang makatiis na kasalukuyang ng vertical busbar ay mula 900A hanggang 1600A, na may gradong proteksyon na sumasaklaw sa mga pamantayan ng IP30 hanggang IP54.

Kasama sa mga sitwasyon ng aplikasyon nito ang mga kumbensiyonal na kapaligiran gaya ng mga planta ng kuryente, pang-industriya at pagmimina, at pagtatayo ng munisipyo. Pagkatapos ng espesyal na paggamot, maaari rin itong gamitin sa matinding kapaligiran tulad ng mga offshore oil platform at nuclear power plant.

Talaan ng mga Nilalaman

1. Pangunahing Istruktura

2. Teknikal na Katangian

3. Kakayahang umangkop sa kapaligiran

4. Mga Karaniwang Aplikasyon

5. Makabagong Disenyo

6. Quality Control

1. Pangunahing Istruktura (Modular, Modulus E=25mm)

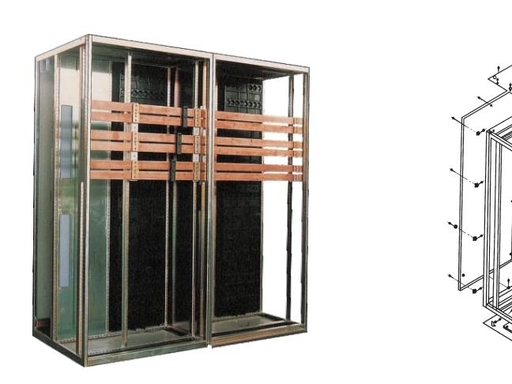

1.1 Frame ng Gabinete

- Material: Cold-rolled steel na hugis C na mga profile na may 25mm modulus hole, galvanized at powder-sprayed para sa mahusay na anti-corrosion performance at maaasahang grounding.

- Mga Karaniwang Dimensyon: Taas 2200mm, lapad 400/600/800mm, lalim 800/1000mm.

- Disenyo ng Partition: Independent functional compartment, busbar compartment at cable compartment na may ligtas na paghihiwalay sa pagitan ng bawat lugar.

1.2 Functional Units (Uri ng Core Draw-out)

(1) Unit ng PC (Power Cell, Papasok / Bus Coupler / High-Current Feeder)

- Nag-a-adopt ng fixed o draw-out type configuration, na nilagyan ng mga circuit breaker gaya ng Emax para sa malalaking-kasalukuyang application.

- Posisyon ng Pag-install: Itaas o hulihan na bahagi ng cabinet, konektado sa pangunahing busbar na may mataas na kapasidad ng pagsira.

(2) MCC Unit (Motor Control Center, Drawer-Type Outlet)

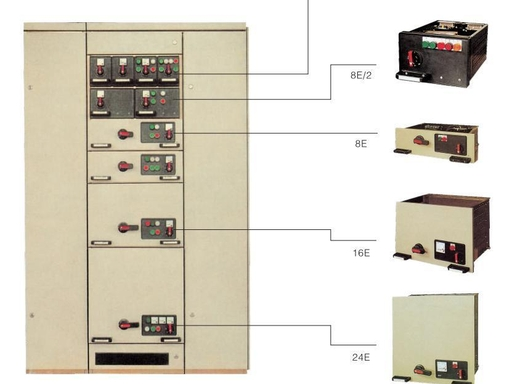

- Mga Karaniwang Laki ng Drawer: Taas 100/150/200mm (4E/6E/8E).

- Mga Pag-andar: Kontrol ng motor (direktang pagsisimula / pagsisimula ng star-delta / soft start), power feeding, pag-iilaw at mga control circuit.

- Tatlong Posisyon sa Pagtatrabaho: Paggawa (konektado), Pagsubok (nahihiwalay), Draw-out (patay-off), nilagyan ng mga mekanikal na interlock upang maiwasan ang maling operasyon.

(3) Yunit ng Kompensasyon

- Naka-install na may capacitor at reactor set para sa reactive power compensation at harmonic suppression.

(4) Yunit ng Pagmemeter

- Nilagyan ng PT, CT at mga de-koryenteng metro upang maisakatuparan ang pagsukat ng enerhiya ng kuryente at pagsubaybay sa pagpapatakbo.

1.3 Sistema ng Busbar

- Pangunahing Busbar: TMY copper bar, pahalang na nakaayos na may mga insulating support para sa pamamahagi ng kuryente.

- Distribution Busbar: Nakaayos nang patayo at nakakonekta sa mga drawer sa pamamagitan ng mga plug-in na koneksyon para sa maaasahang pagganap ng contact.

- Grounding System: Kumpletuhin ang grounding ng cabinet body, frame at drawer para matiyak ang patuloy na pagganap ng proteksyon.

1.4 Proteksyon at Kaligtasan

- Proteksyon Grade: Standard IP30, nako-customize na IP40/IP54 para sa anti-electric shock at pag-iwas sa dayuhang bagay.

- Mga Interlock na Device: Mga mekanikal na interlock para sa mga drawer na may tatlong posisyon, mga interlock sa pagitan ng mga circuit breaker at disconnector, pati na rin ang mga interlock ng pinto at circuit breaker.

- Istraktura ng Insulation: High-strength flame-retardant engineering plastic partition para sa pag-iwas sa arc at proteksyon sa hindi sinasadyang pagpindot.

2. Teknikal na Katangian

Ang na-optimize na disenyo batay sa teknolohiya ng ABB ay napagtanto ang pagpupulong ng iba't ibang mga bahagi sa pamamagitan ng modularization. Ang drawer unit ay nilagyan ng mechanical interlock device para suportahan ang mabilis na pag-plug at pag-unplug ng mga operasyon. Ang pangunahing circuit plug-in ay nagtatampok ng mahusay na short-time withstand capacity at mataas na breaking capacity, na may superior dynamic at thermal stability. Maaaring matugunan ng flexible electrical scheme ang karamihan sa mga senaryo ng pamamahagi ng kuryente.

Ang cabinet ay gumagamit ng makapal na C-profile skeleton structure na may dual anti-corrosion treatment ng cold-rolled steel plate at aluminized zinc plate. Kasama sa mga internal functional na lugar ang pahalang na busbar compartment, electrical component compartment at cable compartment, na pisikal na nakahiwalay ng flame-retardant engineering plastic plates. Nagtatampok ang karaniwang cabinet ng kumpletong modular mixed configuration at malakas na adaptability sa eksena.

3. Kakayahang umangkop sa kapaligiran

Ang conventional operating temperature range ay hindi mas mataas sa +40 ℃ at hindi mas mababa sa -5 ℃ para sa ambient air temperature, na may average na temperatura sa loob ng 24 na oras na hindi hihigit sa +35 ℃. Sa mga tuntunin ng mga kondisyon ng halumigmig, ang relatibong halumigmig ay hindi dapat lumampas sa 50% sa pinakamataas na temperatura na +40 ℃, at maaaring umabot ng hanggang 90% sa +20 ℃.

Ang dual-mode heat dissipation system ay na-configure para sa mga espesyal na kapaligiran. Ang air-cooling mode ay gumagamit ng movable heat dissipation plates at activated carbon adsorption nets, habang ang water-cooling mode ay gumagamit ng coiled water pipes para sa circulating heat dissipation. Ang mode ng pagpapatakbo ay maaaring awtomatikong ilipat ayon sa mga sensor ng kahalumigmigan.

4. Mga Karaniwang Aplikasyon

Sa larangan ng pagbuo ng kuryente, ang kagamitang ito ay nagsisilbing power center cabinet upang kontrolin ang malalaking motor na may kapangyarihan at nilagyan ng mga conventional series circuit breaker. Sa mga aplikasyon ng substation, ang vertical busbar ay gumagamit ng isang double-layer na disenyo ng istraktura na may matatag na tuluy-tuloy na pagganap ng kasalukuyang dala. Para sa mga sitwasyon sa industriya ng petrochemical, ang mga cabinet na may IP54 na proteksyon na grado ay pinili, at ang busbar compartment ay pinahiran ng acid at alkali resistant na pintura.

Ang pinahusay na patented na modelo na inilunsad noong 2024 ay nagdaragdag ng electric telescopic rod synchronous control drawer at rotary filter screen structures, na nagpapahusay sa operational efficiency at reliability sa power generation, transmission at distribution scenario.

5. Makabagong Disenyo

Ang utility model patent (CN215221413U) ng Jiangsu Linmai Electric noong 2024 ay napagtanto ang multi-drawer linkage operation, na may mga electric telescopic rod na kumokontrol sa sabay-sabay na paggalaw ng tatlong grupo ng mga fixed plate.

Ang invention patent (CN114665407A) ng Shandong Dingsheng noong 2024 ay may kasamang moisture-proof na disenyo ng pagganap. Ang modular drawer structure, dual-mode heat dissipation system at humidity induction trigger na mekanismo ay nagpapabuti sa kakayahang umangkop sa mga mahalumigmig na kapaligiran. Ang linkage device ng cabinet top baffle at water storage tank ay epektibong pinipigilan ang pag-agos ng tubig-ulan, at ang ilalim na istraktura ng gabay sa daloy ay nagpapabuti sa kahusayan ng drainage.

6. Quality Control

Ang produkto ay nakakuha ng sertipikasyon ng CCC at ipinatupad ang pamantayang GB7251.1-2005 sa proseso ng produksyon. Kasama sa factory test ang 2500V/1min dielectric strength test.

Nililimitahan ng detalye ng transportasyon ang solong dami ng kargamento sa hindi hihigit sa 4 na yunit, at ang paglihis ng patayong pag-angat ay dapat na mas mababa sa 15 degrees. Sa panahon ng pag-commissioning, higit sa tatlong mga pagsubok sa pag-plug ng drawer ang kinakailangan upang matiyak ang kwalipikadong contact resistance ng mga contact.

Buod

Ang MNS switchgear ay isang high-end na low-voltage na kumpletong kagamitan na may modular na disenyo, draw-out na istraktura, mataas na kaligtasan, maginhawang pagpapanatili at matalinong pagpapalawak. Nagtatampok ng maaasahang istraktura, matatag na supply ng kuryente at nababaluktot na pagpapanatili, ito ay naging ang ginustong pangunahing kagamitan para sa mababang boltahe na mga sistema ng pamamahagi ng kuryente sa pang-industriya at pangunahing mga proyekto sa pagtatayo.
