JDZ Single-Phase Epoxy Resin Cast Voltage Transformer

Binago ng teknolohiya ng epoxy resin casting ang disenyo ng JDZ single-phase epoxy resin cast voltage transformer, na nagbibigay sa kanila ng superior insulation, mechanical strength, at environmental resistance. Ito ay partikular na kinikilala para sa pagiging maaasahan at katumpakan nito sa mga single-phase na aplikasyon. Ang compact at maintenance-free na disenyo nito ay ginagawa itong angkop para sa panloob at panlabas na mga pag-install sa iba't ibang industriya.

Mula sa mga planta ng kuryente hanggang sa mga pasilidad na pang-industriya at komersyal na gusali, ang aming mga transformer ng boltahe ay kailangang-kailangan na mga tool para sa pamamahala ng enerhiya at proteksyon ng system. Ang kanilang kakayahang mapanatili ang katumpakan sa ilalim ng magkakaibang mga kondisyon ng pagpapatakbo ay ginagawa silang mas pinili para sa mga inhinyero at technician ng medium-voltage system.

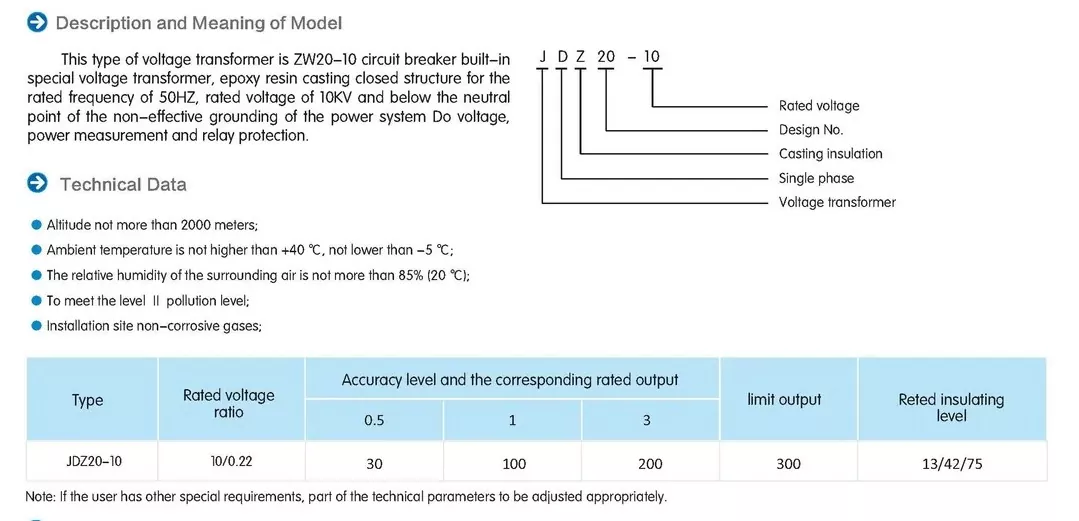

Pagtutukoy

Ano ang JDZ Single-Phase Epoxy Resin Cast Voltage Transformer?

Ang JDZ Single-Phase Epoxy Resin Cast Voltage Transformer ay isang precision instrument transformer na partikular na ginawa para sa pagsukat ng boltahe at proteksyon sa mga electrical power system. Gumagana ang device na ito sa prinsipyo ng electromagnetic induction upang baguhin ang matataas na pangunahing boltahe sa standardized na mababang pangalawang boltahe, karaniwang 110V o 100/√3V, na angkop para sa koneksyon sa mga instrumento sa pagsukat, protective relay, at control equipment.

Ang pangunahing konstruksyon ng transpormer ay nagtatampok ng mga high-grade na silicon steel lamination na sugat na may precision copper windings, lahat ay naka-encapsulated sa espesyal na formulated na epoxy resin. Ang proseso ng paghahagis na ito ay lumilikha ng monolitikong istraktura na nagbibigay ng pambihirang lakas ng dielectric habang inaalis ang mga air pocket na maaaring humantong sa mga bahagyang discharge. Ang pagtatalaga ng JDZ ay tumutukoy sa single-phase na configuration nito, na may "J" na nagpapahiwatig ng boltahe na transpormer, "D" na kumakatawan sa single-phase, at "Z" na nagpapahiwatig ng epoxy resin casting technology.

Kabilang sa mga pangunahing katangian ng pagpapatakbo ang isang tinukoy na uri ng katumpakan (karaniwang 0.2, 0.5, o 1.0), tinukoy na mga rating ng thermal performance, at pagsunod sa mga internasyonal na pamantayan gaya ng IEC 60044-2. Ang device ay nagpapanatili ng mga linear transformation ratios sa buong disenyo nitong hanay ng boltahe, na tinitiyak ang katumpakan ng pagsukat kahit na sa panahon ng pagbabago-bago ng system. Ang disenyo nito ay nagsasama ng mga hadlang at pag-optimize ng distansya ng creepage upang maiwasan ang pagsubaybay sa ibabaw, partikular na mahalaga sa mahalumigmig o maruming kapaligiran.

Ang JDZ Single-Phase Epoxy Resin Cast Voltage Transformer encapsulation ay nagsisilbi ng maraming kritikal na function: nagbibigay ito ng mekanikal na proteksyon sa mga windings, lumilikha ng moisture-proof barrier, at namamahagi ng mga electrical stresses nang pantay-pantay sa buong istraktura. Nagreresulta ito sa isang transpormer na may superyor na short-circuit na makatiis na kakayahan at paglaban sa mga salik sa kapaligiran kumpara sa mga nakasanayang disenyong puno ng langis o tuyo.

Mga Pangunahing Tampok

Ang JDZ Single-Phase Epoxy Resin Cast Voltage Transformer ay nagsasama ng ilang mga natatanging tampok na naiiba ito sa mga kumbensyonal na transformer ng boltahe. Nakatuon ang disenyo nito sa pagiging maaasahan, katumpakan, at pangmatagalang pagganap sa hinihinging mga de-koryenteng kapaligiran.

Ang epoxy resin encapsulation system ay kumakatawan sa pinaka makabuluhang teknolohikal na pagsulong ng transpormer. Ang espesyal na formulated compound na ito ay nagbibigay ng mga pambihirang dielectric na katangian na may tipikal na dielectric na lakas na higit sa 20kV/mm. Tinitiyak ng proseso ng paghahagis ang kumpletong paglulubog ng lahat ng aktibong sangkap, na lumilikha ng isang walang laman na insulation system na pumipigil sa aktibidad ng partial discharge kahit sa ilalim ng tuluy-tuloy na operasyon sa rated boltahe. Kasama sa resin formulation ang mga UV stabilizer para sa mga panlabas na aplikasyon, pinapanatili ang integridad ng pagkakabukod sa kabila ng matagal na pagkakalantad sa sikat ng araw.

Ang mekanikal na katatagan ay isa pang tanda ng disenyo ng JDZ. Ang epoxy resin ay bumubuo ng isang matibay, shock-resistant na housing na nagpoprotekta sa mga panloob na bahagi mula sa vibration, mechanical stress, at aksidenteng epekto. Ang konstruksiyon na ito ay nag-aalis ng pangangailangan para sa mga panlabas na proteksiyon na enclosure sa maraming mga aplikasyon, na binabawasan ang kabuuang bakas ng pag-install. Ang likas na katangian ng flame-retardant ng materyal ay nakakatugon sa mahigpit na mga kinakailangan sa kaligtasan ng sunog nang hindi nangangailangan ng karagdagang mga patong na hindi masusunog.

Kasama sa mga feature ng electrical performance ang mababang magnetic losses dahil sa mataas na kalidad na grain-oriented na silicon steel core at precision-wound copper windings. Ang transpormer ay nagpapakita ng mahusay na mga katangian ng pagtugon sa dalas, pinapanatili ang katumpakan sa isang malawak na hanay ng dalas mula 15Hz hanggang 100Hz. Tinitiyak ng thermal performance nito ang matatag na operasyon sa mga hanay ng temperatura mula -40°C hanggang +70°C, na may mga temperature coefficient na maingat na binabayaran sa disenyo upang mapanatili ang katumpakan ng pagsukat.

Isinasama ng transpormer ang mga advanced na field grading technique sa terminal na disenyo nito, gamit ang mga naka-embed na electrodes at stress-relief contours upang pamahalaan ang electric field distribution. Pinipigilan nito ang paglabas ng corona sa mga matataas na boltahe na puntos at pinahuhusay ang pangmatagalang pagiging maaasahan. Ang lahat ng mga live na bahagi ay nananatiling ganap na naka-encapsulated, inaalis ang nakalantad na mataas na boltahe na koneksyon at makabuluhang pagpapabuti ng kaligtasan sa pagpapatakbo.

Mga aplikasyon

Ang JDZ Single-Phase Epoxy Resin Cast Voltage Transformer ay nakakahanap ng malawak na aplikasyon sa maraming sektor ng industriya ng kuryente dahil sa maraming nalalaman na mga katangian ng pagganap at matatag na konstruksyon.

Sa mga pasilidad ng pagbuo ng kuryente, ang mga transformer na ito ay nagsisilbing mga kritikal na tungkulin sa pagsukat ng output ng generator, pag-synchronize ng grid, at mga sistema ng proteksyon. Nagbibigay ang mga ito ng tumpak na signal ng boltahe para sa mga turbine control system, kagamitan sa paggulo, at power factor correction device. Ang kanilang compact na disenyo ay nagbibigay-daan sa pag-install sa space-constrained switchgear compartments malapit sa mga generator o step-up na mga transformer.

Ang mga network ng paghahatid at pamamahagi ay gumagamit ng mga JDZ transformer para sa pagsukat ng kita sa mga substation, feeder monitoring point, at distributed generation interconnection site. Pinapagana nila ang tumpak na pagsukat ng boltahe para sa mga SCADA system, fault detection algorithm, at awtomatikong kagamitan sa regulasyon ng boltahe. Ang epoxy resin construction ay nagpapatunay na partikular na mahalaga sa underground distribution system kung saan ang moisture resistance ay higit sa lahat.

Ginagamit ng mga pang-industriyang planta ang mga transformer na ito para sa mga sistema ng kontrol sa proseso, pagsubaybay sa kalidad ng kuryente, at proteksyon ng kagamitan. Ang mga mabibigat na industriya tulad ng mga steel mill, aluminum smelter, at mga kemikal na planta ay nakikinabang mula sa vibration resistance at immunity ng JDZ sa conductive dust environment. Ang mga transformer ay walang putol na pinagsama sa mga capacitor bank para sa power factor correction at harmonic filter bank para sa pagpapabuti ng kalidad ng kuryente.

Isinasama ng mga komersyal na sistema ng elektrikal na gusali ang mga JDZ transformer para sa pangunahing serbisyo ng pagsukat, submetering ng nangungupahan, at pagsubaybay sa emergency power system. Ang kanilang mga katangian ng flame-retardant ay ginagawa silang angkop para sa pag-install sa mga electrical room nang walang karagdagang mga hakbang sa proteksyon ng sunog. Partikular na pinahahalagahan ng mga data center ang kanilang katumpakan at pagiging maaasahan para sa pagsubaybay sa paggamit ng kuryente at kontrol ng UPS system.

Ginagamit ng mga renewable energy installation, kabilang ang mga solar farm at wind power plant, ang mga transformer na ito para sa pagsukat at proteksyon ng interconnection ng grid. Ang kanilang malawak na pagpapaubaya sa temperatura ay tinatanggap ang panlabas na pag-install sa iba't ibang klimatiko na kondisyon, habang ang kanilang paglaban sa spray ng asin ay ginagawa silang angkop para sa mga aplikasyon sa coastal wind farm.

Mga Bentahe ng Paggamit ng Epoxy Resin sa Voltage Transformers

Ang paggamit ng epoxy resin sa JDZ Single-Phase Voltage Transformers ay naghahatid ng maraming teknikal at operational na mga bentahe sa mga tradisyonal na pamamaraan ng pagkakabukod, na nagtatatag nito bilang ang ginustong pagpipilian para sa mga modernong electrical application.

Ang mga superyor na dielectric na katangian ng epoxy resin ay nagbibigay ng pambihirang pagganap ng pagkakabukod, na may dielectric na lakas na karaniwang 5-10 beses na mas mataas kaysa sa mga nakasanayang insulating material. Nagbibigay-daan ito para sa mas compact na mga disenyo ng transformer nang hindi nakompromiso ang mga kinakailangan sa electrical clearance. Ang homogenous na katangian ng cast resin ay nag-aalis ng mga interface sa pagitan ng iba't ibang insulation materials, na pumipigil sa mga dielectric na weakness point na maaaring humantong sa napaaga na pagkabigo.

Ang moisture resistance ng epoxy resin ay kumakatawan sa isang makabuluhang pagpapabuti sa paper-oil o varnished insulation system. Hindi tulad ng cellulose-based na mga materyales na sumisipsip ng moisture sa paglipas ng panahon, ang epoxy ay bumubuo ng isang impermeable barrier na nagpapanatili ng pare-parehong insulation resistance sa buong buhay ng serbisyo ng transformer. Ang katangiang ito ay nagpapatunay na napakahalaga sa mahalumigmig na mga kapaligiran o mga aplikasyon na napapailalim sa pana-panahong paghalay.

Ang mekanikal na katatagan ay isa pang pangunahing benepisyo, na ang cured resin ay bumubuo ng isang matibay na matrix na hindi kumikilos sa lahat ng panloob na bahagi. Pinipigilan nito ang paikot-ikot na paggalaw sa panahon ng mga short-circuit na kaganapan, isang karaniwang mode ng pagkabigo sa mga maginoo na disenyo. Pinoprotektahan din ng encapsulation ang alikabok, mga kemikal, at mga kinakaing unti-unti na kapaligiran na maaaring magpapahina sa iba pang mga sistema ng pagkakabukod.

Kabilang sa mga bentahe ng thermal performance ang mas mahusay na pagkawala ng init kumpara sa mga oil-filled unit at superior thermal cycling tolerance kumpara sa mga dry-type na disenyo. Ang koepisyent ng thermal expansion ng epoxy resin ay maaaring ma-engineered upang tumugma sa mga naka-embed na conductor, na nagpapaliit sa thermal stress sa panahon ng mga variation ng load. Nagreresulta ito sa pinabuting pangmatagalang katatagan ng mga de-koryenteng parameter.

Mula sa isang pananaw sa pagpapanatili, ang JDZ Single-Phase Epoxy Resin Cast Voltage Transformer ay nangangailangan ng halos walang regular na pagpapanatili, na inaalis ang pangangailangan para sa pana-panahong pagsusuri ng langis, mga pamamaraan sa pagpapatuyo, o mga pagsukat sa insulation resistance. Pinipigilan ng selyadong konstruksyon ang pagpasok ng kontaminasyon at pinapanatili ang pare-parehong mga katangian ng pagganap sa mga dekada ng serbisyo.

Kasama sa mga benepisyo sa kapaligiran ang kawalan ng nasusunog na insulating oil, pagbabawas ng mga panganib sa sunog at pag-aalis ng mga potensyal na panganib sa kontaminasyon sa lupa. Ang mga modernong epoxy formulation ay nakakatugon sa mahigpit na mga regulasyong pangkapaligiran tungkol sa pabagu-bago ng isip na mga organic compound at mapanganib na nilalaman ng substance.
