Ano ang Kasalukuyang Instrument Transformer?

Ang malalim na artikulong ito ay nagpapaliwanag kung ano ang aKasalukuyang Instrument Transformeray, kung paano ito gumagana, kung bakit ito mahalaga sa mga electrical system, kung paano ito inihahambing sa iba pang mga transformer ng instrumento, kung paano pumili ng isa, at mga madalas itanong—lahat ay sinusuportahan ng mga makapangyarihang kahulugan at mga pamantayan ng industriya. Kasalukuyang mga transformer ng instrumento, karaniwang tinatawagkasalukuyang mga transformer (CTs), paganahin ang tumpak na pagsukat, proteksyon, at kontrol ng mga de-koryenteng circuit na may mataas na boltahe sa pamamagitan ng pag-scale ng mga alon sa mas ligtas, karaniwang mga halaga para sa mga instrumento at relay.

Talaan ng mga Nilalaman

1. Ano ang Kasalukuyang Instrument Transformer?
2. Paano Gumagana ang Kasalukuyang Transformer?
3. Bakit Gumamit ng Kasalukuyang Instrument Transformer?
4. Aling mga Uri ng Kasalukuyang Instrument Transformer ang Nariyan?
5. Paano Piliin ang Tamang Kasalukuyang Instrument Transformer?
6. Ano ang Mga Karaniwang Aplikasyon?
7. Mga Madalas Itanong (FAQ)

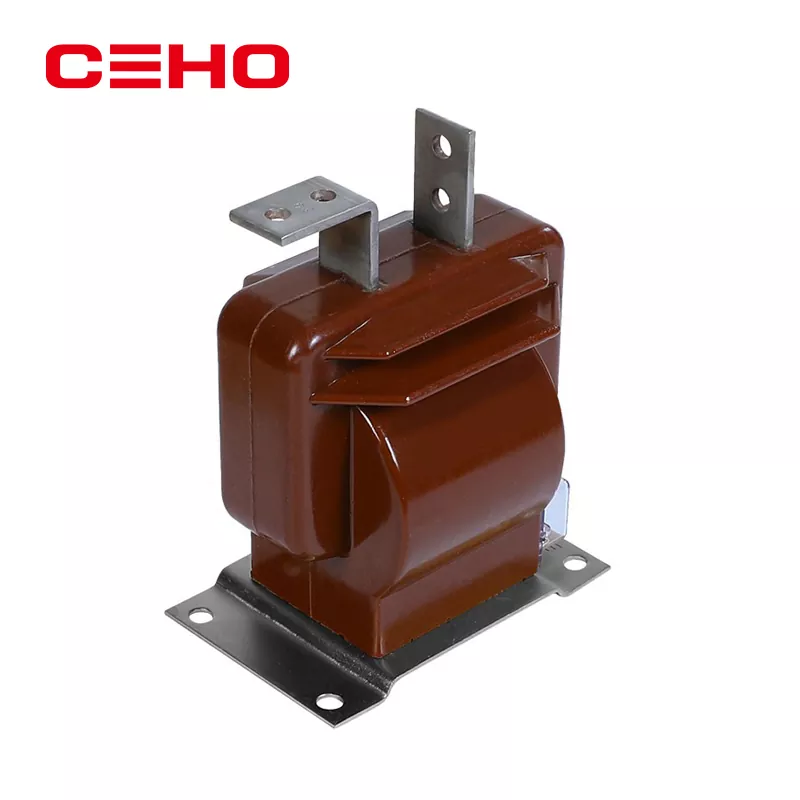

Ano ang Kasalukuyang Instrument Transformer?

A Kasalukuyang Instrument Transformer(kilala rin bilang aKasalukuyang Transformero CT) ay isang tiyak na uri ngtranspormer ng instrumentoidinisenyo upang i-scale ang napakataas na alternating currents (AC) mula sa mga power system patungo sa isang proporsyonal, mas mababang kasalukuyang na maaaring ligtas na ikonekta sa mga metro, protective relay, at control device.

Ang pagtukoy sa tungkulin ng CT ay payagan ang ligtas, tumpak na pagdama ng kasalukuyang sa mga circuit kung saan ang direktang pagsukat ay magiging mapanganib o hindi praktikal dahil sa mataas na kasalukuyang at mataas na boltahe.

Paano Gumagana ang Kasalukuyang Transformer?

Ang prinsipyo ng pagpapatakbo ng isang kasalukuyang transpormer ay batay sa magnetic induction: kapag ang alternating current ay dumadaloy sa pangunahing konduktor, lumilikha ito ng magnetic field. Ang magnetic flux na ito ay nag-uudyok ng proporsyonal na kasalukuyang sa pangalawang paikot-ikot ng CT sa pamamagitan ng electromagnetic induction.

• Pangunahing paikot-ikot:karaniwang isang solong pagliko (madalas ang konduktor mismo).
• Pangalawang paikot-ikot:maraming pagliko ng pinong kawad upang makagawa ng pinababang kasalukuyang.
• Magnetic core:high-permeability na materyal upang gabayan ang flux nang mahusay.

Ang resulta ay isang pangalawang kasalukuyang na isang nakapirming ratio ng pangunahing kasalukuyang (hal., ang isang 1000:5 CT ay maglalabas ng 5 A kapag ang pangunahing kasalukuyang ay 1000 A), na nagbibigay-daan sa mga device sa pagsukat na gumana nang ligtas at may mataas na katumpakan.

Bakit Gumamit ng Kasalukuyang Instrument Transformer?

Ang mga kasalukuyang transformer ay mahalaga para sa mga modernong sistema ng kuryente sa ilang kadahilanan:

1. Kaligtasan:Inihihiwalay nila ang mga device at tauhan mula sa mga mapanganib na high-voltage primary circuit.
2. Katumpakan:Nagbibigay sila ng standardized na kasalukuyang mga antas para sa tumpak na pagsukat at pagsubaybay sa pagkarga.
3. Proteksyon na function:Gumagana ang mga ito sa mga relay at proteksyon upang makita ang mga fault at mag-trigger ng mga circuit breaker.

Kung walang mga CT, ang pagsukat o pagprotekta sa mga high-current na network gamit ang mga kumbensyonal na instrumento ay magiging mapanganib, hindi tumpak, o pareho.

Aling mga Uri ng Kasalukuyang Instrument Transformer ang Nariyan?

Ang mga kasalukuyang transformer ay may iba't ibang anyo depende sa pag-install at aplikasyon:

• Mga CT na uri ng bar:Ang pangunahing konduktor ay dumadaan sa isang core na may maraming pangalawang pagliko.
• Mga singsing (toroidal) na CT:Ang core ng singsing na may konduktor ay dumaan dito; perpekto para sa pagsukat ng retrofit.
• Mga Window CT:Idinisenyo upang ang pangunahing konduktor ay madaling ma-thread.
• Mga split-core CT:Clamp-on type CT para sa maginhawang pag-install nang walang disconnection.

Sinusuportahan ng bawat uri ang iba't ibang pangangailangan sa pag-install at mga kinakailangan sa katumpakan. Ang mga substation na may mataas na boltahe ay kadalasang gumagamit ng magagaling na uri ng bar o window, habang ang mga senaryo sa pagpapanatili o pag-retrofit ay maaaring gumamit ng mga split-core na format.

Paano Piliin ang Tamang Kasalukuyang Instrument Transformer?

Ang pagpili ng tamang CT ay nakasalalay sa:

1. Pangunahing kasalukuyang rating:Dapat tumugma sa maximum na inaasahang load kasalukuyang.
2. Pangalawang pamantayang output:Karaniwang 5 A o 1 A.
3. Klase ng katumpakan:Kinakailangan ang katumpakan para sa pagsukat kumpara sa mga proteksiyon na function.
4. Mga rating ng temperatura at kapaligiran:Para sa mga kondisyon ng pag-install.

Ano ang Mga Karaniwang Aplikasyon?

Ginagamit ang mga CT sa maraming lugar ng electrical engineering:

• Pagsukat: sukatin ang kasalukuyang para sa pagkalkula ng pagsingil at pagkarga.
• Proteksyon: tuklasin ang overcurrent o mga kundisyon ng fault at simulan ang breaker trip.
• Mga control system: mag-feed ng real-time na data sa SCADA o mga automation system.

Mga Madalas Itanong (FAQ)

Ano ang ibig sabihin ng "transformer ng instrumento"?
Ang instrumento transpormer ay isang aparato na nagsusukat sa mga dami ng mataas na power system (kasalukuyan o boltahe) sa mga standardized na antas para sa pagsukat at proteksyon nang hindi naglo-load o nakakagambala sa pangunahing circuit.

Paano naiiba ang isang kasalukuyang transpormer sa isang transpormer ng kuryente?
Ang kasalukuyang transformer ay nakatuon sa tumpak na pag-scale para sa pagsukat at kaligtasan, habang ang isang power transformer ay nakatuon sa paglilipat ng kapangyarihan sa pagitan ng mga antas ng boltahe na may kaunting pagkawala.

Bakit hindi dapat paandarin ang CT na may bukas na sekundarya?
Ang pag-iwan sa sekundaryong CT na bukas ay maaaring magdulot ng mapanganib na mataas na boltahe habang sinusubukan ng transpormer na panatilihin ang kasalukuyang, nanganganib na masira ang pagkakabukod at mga panganib sa kaligtasan.

Ano ang karaniwang pangalawang kasalukuyang rating?
Ang karaniwang CT pangalawang output ay karaniwang 1 A o 5 A upang tumugma sa karaniwang instrumento at mga kinakailangan sa pag-input ng relay.

Maaari bang gamitin ang kasalukuyang mga transformer para sa pagsukat ng DC?
Ang mga karaniwang CT ay gumagana sa AC magnetic induction at hindi angkop para sa DC; mga espesyal na sensor (hal., Hall effect) ang ginagamit sa halip.
