Ano ang Distribution Transformer

Ano ang Distribution Transformer

Ang isang transformer ng pamamahagi, na karaniwang dinadaglat bilang "transpormer ng pamamahagi," ay tumutukoy sa isang nakatigil na de-koryenteng aparato sa isang sistema ng pamamahagi ng kuryente na nagko-convert ng alternating current (AC) na boltahe at kasalukuyang batay sa batas ng electromagnetic induction upang magpadala ng AC power. Sa ilang mga rehiyon, ang mga power transformer na may mga rating ng boltahe na mas mababa sa 35 kilovolts (karamihan ay 10 kV at mas mababa) ay tinutukoy bilang "mga transformer ng pamamahagi," na pinaikling bilang "transpormer ng pamamahagi." Ang mga pasilidad kung saan inilalagay ang mga “distribution transformer” na ito ay kilala bilang mga substation.

Kasaysayan ng Pag-unlad

Sa patuloy na pagsulong ng mga patakarang "pagtitipid ng enerhiya at pagbabawas ng pagkonsumo" ng Tsina, hinihikayat ng estado ang pagbuo ng mga produktong transformer na matipid sa enerhiya, mababang ingay, at matalinong pamamahagi. Tumugon din ang Chenghe Electric Power Company sa pambansang panawagan sa pamamagitan ng masiglang paggawa ng mga pangunahing transformer sa pamamahagi na matipid sa enerhiya. Sa kasalukuyan, ang mga pinakamabentang produkto ng Chenghe ay may kasamang dalawang pangunahing uri: mga transformer na nakalubog sa langis na matipid sa enerhiya at mga transformer ng amorphous na haluang metal. Kung sa mga tuntunin ng pagtitipid ng enerhiya o mga teknikal na kakayahan, ang industriya ng transformer ng China ay nakahanda na manguna sa pandaigdigang pag-unlad ng transformer. Higit sa lahat, ang kahusayan ng enerhiya ng transpormer ay hindi lamang makikita sa mga halaga ng pagkawala na tinukoy sa oras ng paggawa. Ang pagtatatag ng isang buong modelo ng pamamahala ng lifecycle ng mga gumagamit ay nagbibigay-daan sa mas epektibong pang-ekonomiyang operasyon at pamamahala ng mga transformer, sa gayon ay na-maximize ang halaga ng pagtitipid ng enerhiya ng mga produkto at napagtatanto ang tunay na mga benepisyo ng kahusayan ng enerhiya ng transpormer.

Core Function: Pagbabago ng Boltahe

Ang pangunahing gawain ay ang pagpapababa ng boltahe habang katumbas ng pagtaas ng kasalukuyang (pinapanatili ang kapangyarihan na halos pare-pareho) upang gawin itong angkop para sa lokal na pamamahagi. Patuloy silang gumagana sa o malapit sa buong pagkarga at idinisenyo para sa maximum na kahusayan sa karaniwang mga antas ng pagpapatakbo.

Mga Pangunahing Tampok at Application

10 kV at 35 kV S11, S13, S20, at S22 series distribution transformers, na may hanay ng kapasidad na 30–3,150 kVA; ang core ay isang three-phase, three-column na disenyo na may multi-stage stepped cylindrical configuration;ang windings ay gumagamit ng co-winding technology, na tinitiyak ang magandang concentricity at malakas na short-circuit resistance; Ang mga pangunahing teknikal na tagapagpahiwatig ay nakakatugon sa mga advanced na pamantayan sa domestic para sa mga katulad na produkto.

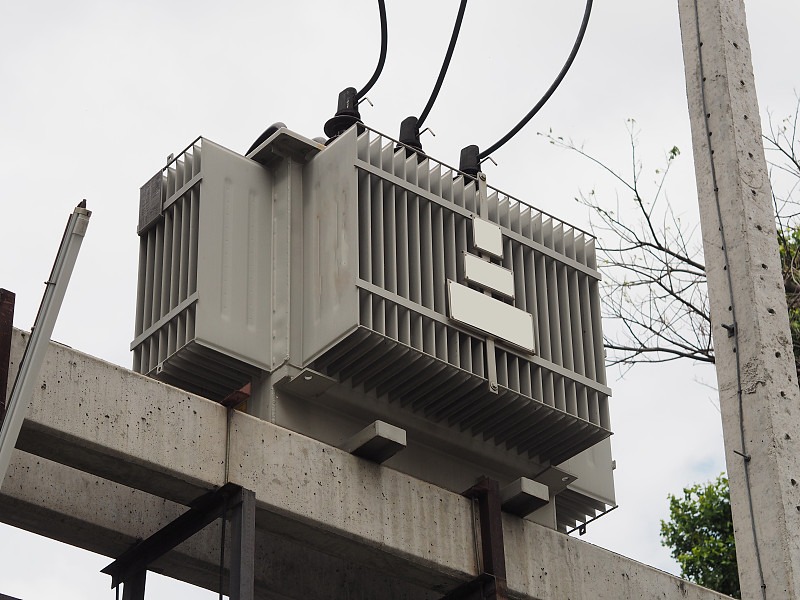

Lokasyon: Naka-mount sa mga poste (nakabit sa poste) para sa mga overhead na linya o sa ground-level na mga enclosure (nakabit sa pad) sa mga residential at komersyal na lugar.

Rating: Karaniwang mula 16 kVA hanggang 100 kVA para sa karaniwang pamamahagi.

Disenyo: Karaniwang mas maliit at mas mura kaysa sa malalaking power transformer na ginagamit sa mga transmission substation.

Paano Ito Gumagana

Gumagana ang transpormer sa prinsipyo ng electromagnetic induction:

Ang mataas na boltahe na kasalukuyang dumadaloy sa pangunahing paikot-ikot.

Lumilikha ito ng nagbabagong magnetic field sa core.

Ang patlang na ito ay nagpapahiwatig ng mas mababang boltahe na kasalukuyang sa pangalawang paikot-ikot.

Tinutukoy ng turn ratio sa pagitan ng windings (N₁:N₂) ang voltage step-down ratio.

Mga Karaniwang Uri

Pole-Mounted: Karaniwan sa mga overhead distribution system.

Pad-Mounted: Ginagamit sa mga underground cable system, kadalasang makikita sa mga urban/suburban neighborhood.

Single-Phase vs. Three-Phase: Ang single-phase ay pamantayan para sa residential service, habang ang three-phase ay nagsisilbi ng pang-industriya/komersyal na pagkarga.

Operasyon at Pagpapanatili

1. Overload na Operasyon ng Distribution Transformers

2. Mga Abnormal na Ingay sa Distribution Transformers

3. Pag-inspeksyon sa Temperatura ng mga Distribution Transformer

4. Suriin kung ang antas ng langis ng transformer ng pamamahagi ay normal, at siyasatin para sa pagtagas ng langis, pagtagas, o abnormal na kulay ng langis

5. Siyasatin ang mga insulating bushing ng distribution transformer para sa pinsala, mga bitak, o mga palatandaan ng arcing

6. Pana-panahong Paglilinis ng mga Distribution Transformer

Kaligtasan at Pagkakaaasahan

Ang mga transformer na ito ay puno ng langis para sa pagkakabukod at paglamig. Nilagyan ang mga ito ng mga protective device tulad ng mga fuse o circuit breaker upang ihiwalay ang mga ito sa panahon ng mga fault, na maiwasan ang pinsala sa grid at matiyak ang kaligtasan ng publiko.

Ang CEHO ay nananatiling isang pinagkakatiwalaang supplier ng mga sumusunod, malawakang ginagamit na mga solusyon sa mga industriya at pasilidad sa buong mundo ngayon. Kung gusto mong bumili ng distribution transformer mula sa CEHO, mangyaring makipag-ugnayan sa amin.
