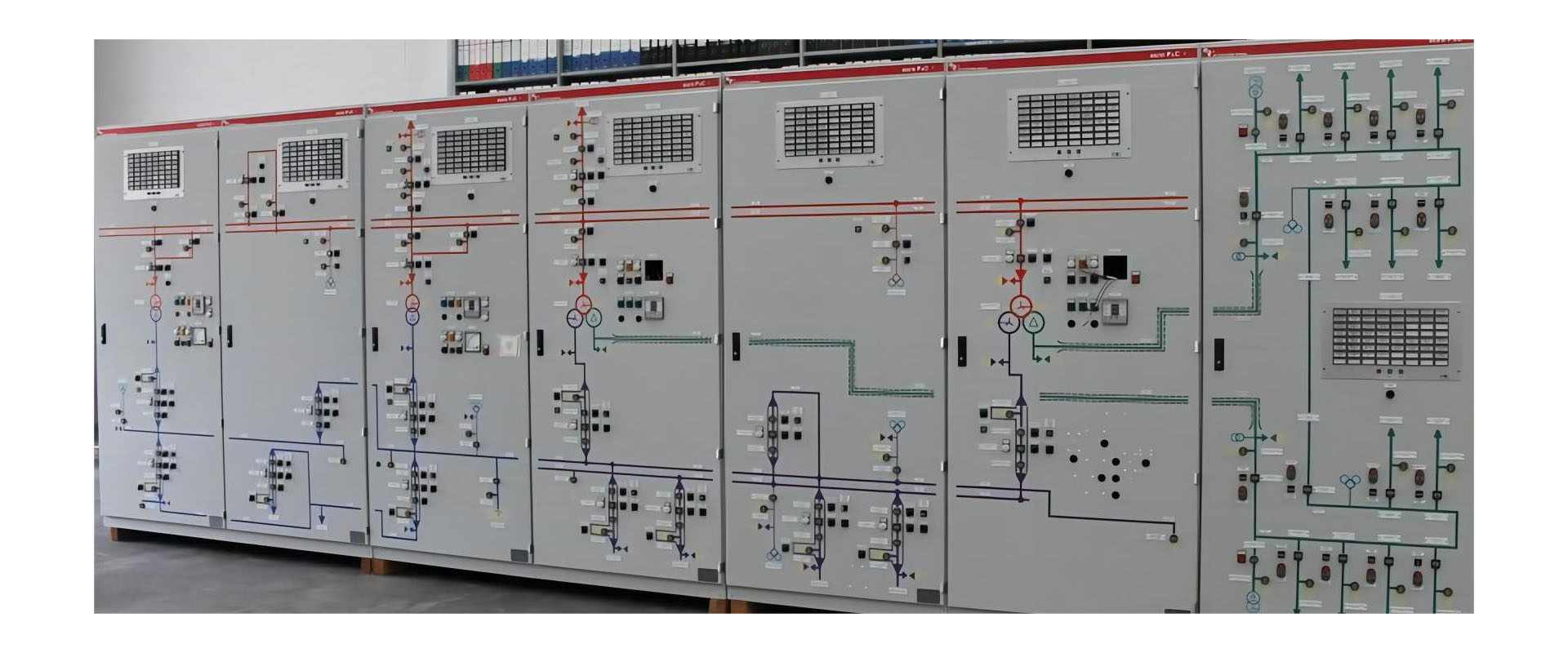

Low-Voltage Complete Set Equipment

1.Pangunahing Kahulugan

Ang low-voltage complete set equipment ay isang kumpletong hanay ng mga de-koryenteng device na ginagamit para sa pamamahagi ng kuryente, kontrol at proteksyon sa mga sitwasyon kung saan ang boltahe ng AC ay ≤ 1000V at ang boltahe ng DC ay ≤ 1500V. Pangunahing kasama dito ang low-voltage complete set switchgear, low-voltage switch cabinet, low-voltage distribution box at iba pang mga kategorya. Bilang pangunahing kagamitan para sa mababang boltahe na paghahatid ng kuryente sa mga sistema ng kuryente, malawak itong ginagamit sa mga pabrika, gusali, bagong enerhiya at iba pang larangan.

Ang disenyo, produksyon at pagpapatakbo ng naturang kagamitan ay dapat na mahigpit na sumunod sa GB/T 7251 na serye ng mga pambansang pamantayan, at kailangang pumasa sa China Compulsory Product Certification (CCC). Sa kasalukuyan, ang low-voltage complete set equipment ay nag-a-upgrade patungo sa intelligence at digitalization. Ang internasyonal na pamantayanMga Karagdagang Kinakailangan para sa Intelligent Complete Set Equipment(IEC TS 63290), pinangunahan at binuo ng China, ay opisyal na inilabas, na nagbibigay ng internasyonal na batayan para sa pag-unlad ng industriya. Ang bagong henerasyon ng mga intelligent na kagamitan ay karaniwang nilagyan ng mga digital gateway at wireless sensor, na maaaring mapagtanto ang real-time na pagsubaybay sa katayuan ng operating, predictive na pagpapanatili ng mga fault at remote control. Halimbawa, ang ABB MNS® 3.0 Digital low-voltage switchgear at ang domestic Class 1E low-voltage complete set switchgear para sa Hualong One ay karaniwang mga kinatawan sa industriya.

2. Komposisyon ng Kagamitan

Ang mga pangunahing tungkulin ng mababang-boltahe na kumpletong set na kagamitan ay: pagtanggap at makatwirang pamamahagi ng kapangyarihan na ipinadala ng mga transformer; pagprotekta sa mga circuit laban sa mga overload at short-circuit faults; napagtatanto ang switching control at operation monitoring ng internal switching appliances.

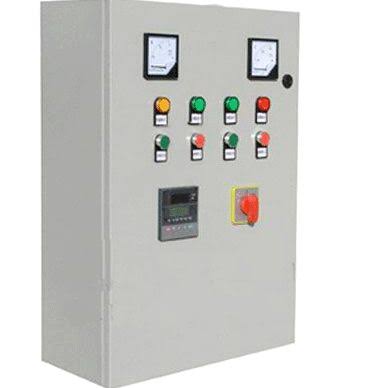

Mula sa pananaw ng dibisyon ng kategorya, sinasaklaw nito ang mga cabinet ng switch na may mababang boltahe, mga distribution board, mga control box, mga switch box at iba pang kagamitan. Ayon sa mga function, maaari itong nahahati sa mga cabinet na uri ng pamamahagi ng PCC (Power Control Center) at mga cabinet na MCC na uri ng motor (Motor Control Center). Kasama sa mga karaniwang uri ng cabinet sa mga low-voltage power distribution system ang mga papasok na cabinet, capacitor compensation cabinet, coupling cabinet, outgoing cabinet at iba pa. Ang mga pangunahing draw-out type switch cabinet tulad ng MNS, GCS at GCK sa merkado ay pinagsama-samang may mga standard na module, na angkop para sa power supply at distribution system na may rated voltage ≤ 690V at rated current sa loob ng 6300A.

Mula sa pananaw ng istrukturang elektrikal, ang kagamitan ay nahahati sa pangunahing circuit (pangunahing circuit) at auxiliary circuit (pangalawang circuit). Ang pangunahing circuit ay responsable para sa paghahatid ng kuryente, at ang mga pangunahing bahagi nito ay kinabibilangan ng mga circuit breaker, piyus, contactor, thermal relay, kasalukuyang mga transformer, atbp. Ang auxiliary circuit ay may pananagutan para sa kontrol at paghahatid ng signal, at ang mga pangunahing bahagi nito ay kinabibilangan ng mga metro, control button, relay, monitoring at control unit, atbp.

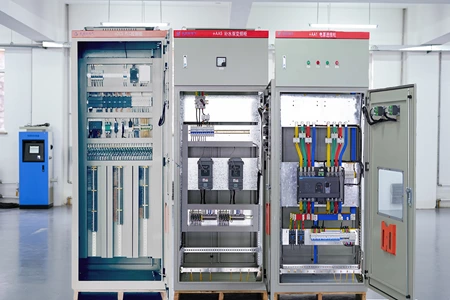

Mula sa pananaw ng pisikal na istraktura, ang karaniwang cabinet ay kinabibilangan ng cabinet body para sa suporta at proteksyon, mga pangunahing busbar at branch busbar para sa power transmission pati na rin ang mga busbar chamber, isang lugar sa pag-install para sa mga electrical equipment at component, at isang cable connection chamber para sa pag-install at pagkonekta ng mga feeder cable. Para sa uri ng draw-out na low-voltage complete set switchgear, ang mga bahagi nito ay naka-install sa mga extractable na unit ng drawer.

3. Prinsipyo ng Pagpapatakbo

A.Pangunahing ProsesoAng mga pangunahing gawain ng low-voltage complete set switchgear ay: pagtanggap ng kapangyarihan mula sa mga transformer, pamamahagi sa bawat feeder circuit sa pamamagitan ng mga busbar, at pagbibigay ng kuryente sa downstream na kagamitan; pagprotekta sa mga circuit laban sa mga overload at short-circuit faults; tumpak na kinokontrol ang paglipat at pagsubaybay ng mga panloob na switching appliances.

B.Dual Power Automatic TransferAng dalawang papasok na circuit breaker at ang bus coupler circuit breaker ay electrical/mechanically interlocked. Kapag nabigo ang isang circuit, awtomatikong ino-on ang backup na power supply para mapahusay ang reliability ng power supply.

C.Napagtatanto ng Intelligent Working ModeField bus + PLC/SCADA system ang remote control, pangongolekta ng data, status monitoring, intelligent diagnosis at predictive maintenance.

4. Pangunahing Uri at Produkto

4.1 Draw-out Type Switch Cabinets

A.Kinatawan: MNS, GCS, GCK

B.Mga Pamantayan: IEC 60439-1, GB/T 7251

C.Application: 50Hz, ≤690V, ≤6300A power supply at distribution system

4.2 Fixed Separated Type Switchgear

A.Kinatawan: GCD

B.Komposisyon: Power Center (PC) cabinet + Motor Control Center (MCC) cabinet

4.3 Intelligent Digital Complete Set Equipment

A.Karaniwang configuration: Gateway, mga sensor, wireless na pagsukat ng temperatura, mga module ng komunikasyon

B.Mga Kakayahan: Remote monitoring, maagang babala, operasyon at pamamahala ng pagpapanatili

5. Mga Teknikal na Parameter at Pamantayan

5.1 Mga Pangunahing Teknikal na Parameter

· AC: ≤ 1000V, dalas ≤ 1000Hz

· DC: ≤ 1500V

· Pang-industriya na karaniwang paggamit: ≤ 690V, maximum na kasalukuyang 6300A

5.2 Pambansang Pamantayan

· GB/T 7251.1-2023: Mga pangkalahatang tuntunin para sa mga low-voltage switchgear at controlgear assemblies

· GB/T 7251.2-2023: Power switchgear at controlgear assemblies (pinapalitan ang lumang bersyon GB/T 7251.12-2013)

· GB/T 7251.3: Mga partikular na kinakailangan para sa mga distribution board

· GB/T 7251.4: Mga partikular na kinakailangan para sa mga pagtitipon para sa mga lugar ng konstruksiyon

· GB/T 15576: Low-voltage complete set reactive power compensation equipment

5.3 Mga Pandaigdigang Pamantayan

· IEC TS 63290: Mga Karagdagang Kinakailangan para sa Intelligent Complete Set Equipment (pinununahan at binuo ng China)

5.4 Sertipikasyon at Pangangasiwa

· Mandatory: CCC Certification (batay sa GB/T 7251.2-2023)

· Kusang-loob: CQC 3177-2025 Energy-saving Certification Technical Specification

· Sampling inspection item: Pagmarka, configuration ng bahagi, panloob na circuit at koneksyon, external conductor terminal, wiring, operational performance at function, dielectric properties, electric shock protection at integridad ng protective circuits, clearance at creepage distance, atbp.

6. Mga Patlang ng Application

A.Tradisyonal na Industriya at Enerhiya: Mga power plant, substation, industriyal at pagmimina, petrolyo, kemikal na industriya, metalurhiya, na ginagamit para sa power supply at distribution system bilang power distribution, motor control at lighting power conversion and control.

B.Munisipyo at Konstruksyon: Konstruksyon ng munisipyo, mga gusali, pag-aari ng shopping mall, malalaking negosyo, ospital, paaralan, komersyal na complex at iba pang mga lugar ng mga sistema ng pamamahagi ng kuryente.

C.Umuusbong at Kritikal na Imprastraktura: Lalo na angkop para sa mga kritikal na sitwasyon ng paggamit ng kuryente na may mataas na mga kinakailangan para sa pagiging maaasahan ng power supply at katalinuhan, tulad ng mga data center, bagong enerhiya, rail transit.

D.Mga pangunahing layunin: Power distribution, conversion, control at reactive power compensation para matiyak ang stable at ligtas na power supply.

7. Mga Kinakailangang Pangkaligtasan sa Operasyon

7.1 Mga Pangunahing Punto ng Pag-inspeksyon sa Operasyon

· Malinaw at wastong mga label at bilang ng mga de-koryenteng bahagi sa panel ng pamamahagi ng kuryente at panel; matatag na pag-aayos, tumpak na posisyon at nababaluktot na operasyon ng lahat ng mga operating handle, mga pindutan at mga susi sa panel, na naaayon sa aktwal na mga kondisyon ng site.

· Tamang indikasyon ng pagsasara/pag-tripping ng mga signal light at iba pang signal sa power distribution panel.

· Matatag na contact ng mga disconnector, circuit breaker, fuse, transformer, atbp., walang overheating o pagkawalan ng kulay.

· Walang pinsala o pagtanda ng pagkakabukod ng mga pangalawang circuit wire.

· Kapag may operation mimic board sa power distribution panel, ang mimic board ay pare-pareho sa operating status ng on-site na electrical equipment.

· Matibay na metro o salamin na takip, tumpak na mga indikasyon ng metro.

· Magandang pag-iilaw ng mga lamp sa power distribution room, maliwanag at pare-parehong pag-iilaw, walang liwanag na nakasisilaw kapag nagmamasid sa mga metro.

· Pangasiwaan ang mga problemang natagpuan sa inspeksyon sa isang napapanahong paraan at panatilihin ang mga talaan.

7.2 Mga Detalye sa Kaligtasan para sa Low-Voltage na Live Working

· Ang live na pagtatrabaho ay dapat na pinangangasiwaan ng isang espesyal na tao, gumamit ng mga tool na may mga insulated na hawakan, tumayo sa mga tuyong insulating material, magsuot ng insulated na guwantes, safety helmet at mahabang manggas na damit pangtrabaho. Mahigpit na ipinagbabawal ang paggamit ng mga file, metal ruler, brush at duster na may mga metal na bagay.

· Kapag nagtatrabaho sa mababang boltahe na mga live na linya na itinayo sa parehong poste ng mataas at mababang boltahe, suriin muna ang distansya mula sa mga linyang may mataas na boltahe at gumawa ng mga hakbang upang maiwasan ang aksidenteng pagkakadikit sa high-voltage na live na kagamitan.

· Bago ang mababang boltahe na mga live conductor ay insulated, ang mga manggagawa ay hindi dapat tumawid sa kanila.

· Kapag nagtatrabaho sa mga live na low-voltage power distribution device, tiyakin ang magandang pagkakabukod o katumbas na ligtas na distansya sa pagitan ng katawan ng tao at ng lupa, katawan ng tao at nakapaligid na grounded na metal, katawan ng tao at iba pang konduktor. Ang mga hakbang sa paghihiwalay ay dapat gawin upang maiwasan ang phase-to-phase short circuit at single-phase grounding.

· Kilalanin ang phase at neutral na mga wire bago umakyat sa mga poste at pumili ng magandang posisyon sa pagtatrabaho.

· Kapag dinidiskonekta ang mga wire, idiskonekta muna ang mga phase wire at pagkatapos ay mga neutral na wire; ang pagkakasunud-sunod ay nababaligtad kapag nagkokonekta ng mga wire.

· Dahil sa maliit na phase-to-phase na distansya ng mababang boltahe, dapat gawin ang pag-iingat upang maiwasan ang katawan ng tao na hawakan ang dalawang dulo ng wire sa parehong oras sa panahon ng pagpapanatili.
