Medium Voltage Power Cable

Ang Cceho ay isang nangungunang tagagawa at supplier ng medium-voltage na power cable - nag-aalok ng mga serbisyo ng OEM/ODM na may mapagkumpitensyang pagpepresyo ng pabrika! Ang na-rate na 5kV- 35kV cable ay ginagamit para sa mga distribution circuit sa mga pang-industriya at komersyal na pag-install. Ang Medium Voltage Power Cable ay angkop para sa paggamit sa basa o tuyo na mga lokasyon, na naka-install sa mga raceway, duct, at open air, aerial o direktang ibinaon ayon sa pinahihintulutan ng NEC. Temperatura na hindi lalampas sa 105°C (MV105).

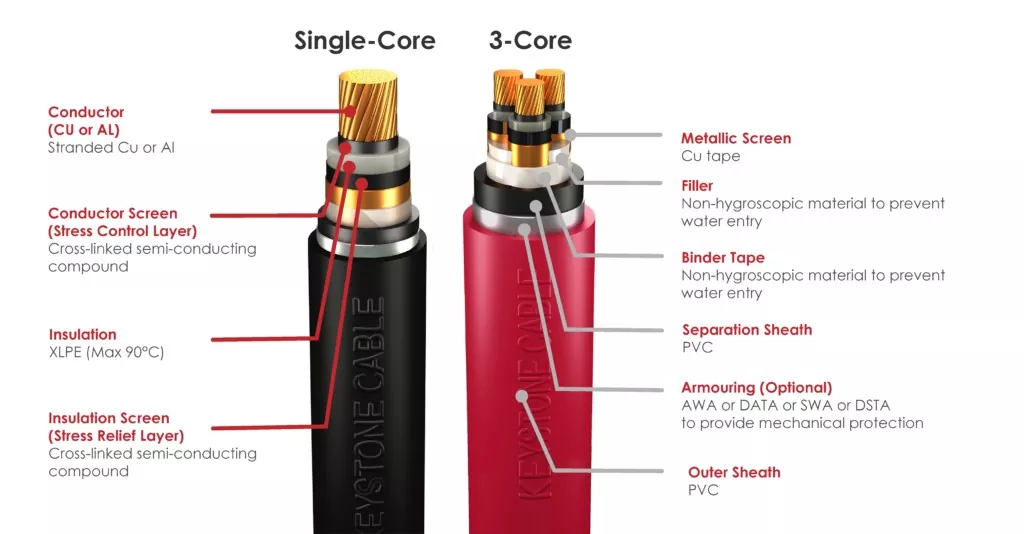

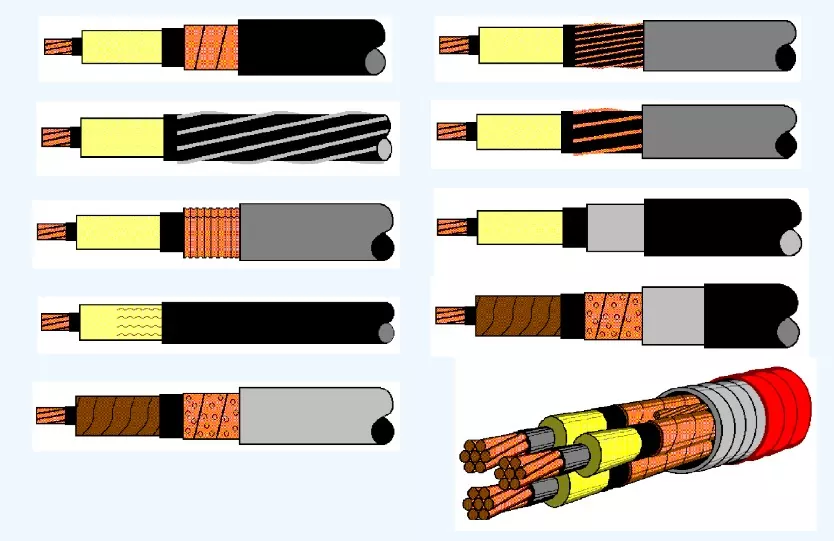

Paggawa ng MV Cable

Konduktor

Mayroong 2 uri ng konduktor na ginagamit namin para sa pagtatayo ng aming mga MV cable: Copper at Aluminium.

· Copper: Ginawa mula sa electrolytic copper na may kadalisayan na higit sa 99.95%.

· Aluminum: Iginuhit mula sa mga aluminum ingot na may pinakamababang kadalisayan na 99.70%.

Screen ng konduktor

Ang aming screen ng conductor ay isang extruded cross-linked semi-conducting compound na sumasaklaw sa metallic conductor. Ang layer na ito ay nagsisilbing stress point sa insulation, na posibleng magpapahina sa pangmatagalang tibay nito.

Screen ng Insulation

Ang insulation screen ay isang cross-linked semi-conducting compound na pinalabas sa ibabaw ng insulation. Nagbibigay ito ng makinis na ibabaw, na nagsisilbing transition material sa pagitan ng insulation kung saan mayroong electric field at ng conductive metallic screen, kung saan ang electric field ay zero. Kaya, binabawasan nito ang stress sa layer ng pagkakabukod.

Metalikong Screen

Ang metal na screen ay karaniwang binubuo ng isang layer ng helically na inilapat na copper tape na may overlap, sa ibabaw ng insulation screen. Tinitiyak ng metal na screen sa isang 3-Core na cable na ang electric field ay nananatiling nasa loob ng cable core.

Cable Assembly (Opsyonal)

Para sa mga 3-Core na cable, ang mga taoes ng pagkakakilanlan (Brown, Black, Grey) ay inilalagay sa ilalim ng metal na screen bago ilagay ang mga core.

Ang isang non-hygroscopic polypropylene filler ay inilalapat sa pagitan ng mga inilatag na core upang magbigay ng isang pabilog na hugis para sa pangkalahatang cable. Ang (mga) polypropylene tape o (mga) PETP (Polyester) tape ay ginagamit bilang barrier tape sa ibabaw ng mga nakalagay na core.

Separation Sheath (Opsyonal)

Lahat ng armored cable ay may kasamang extruded na layer ng Black PVC , MDPE , o LSZH  separation sheath, na inilapat sa ibabaw ng core o nakalagay na mga core upang maiwasan ang kaagnasan sa pamamagitan ng paghihiwalay ng iba't ibang metal at pag-iwas sa galvanic effect.

Armor (Opsyonal)

Sa mga nakabaluti na kable, ang baluti ay inilapat sa ibabaw ng isang separation sheath para sa karagdagang mekanikal na proteksyon. Ang mga single-core cable ay gumagamit ng aluminum wires (AWA), double aluminum tape armor (DATA), habang ang multi-core cable ay gumagamit ng galvanized steel wire armor (SWA), o double galvanized steel tape armor (DSTA).

Panlabas na Kaluban

Ang lahat ng Medium Voltage Power Cable ay may extruded na layer ng PVC , MDPE , o LSZH  outer sheath sa ibabaw ng core, nakalagay na core, o ng armor. Pinoprotektahan ng outsheath na ito, kadalasang itim, ang mga kable mula sa sikat ng araw at anay. Ang isa pang kulay ay maaari ding ibigay sa kasunduan sa pagitan ng tagagawa at mamimili.
