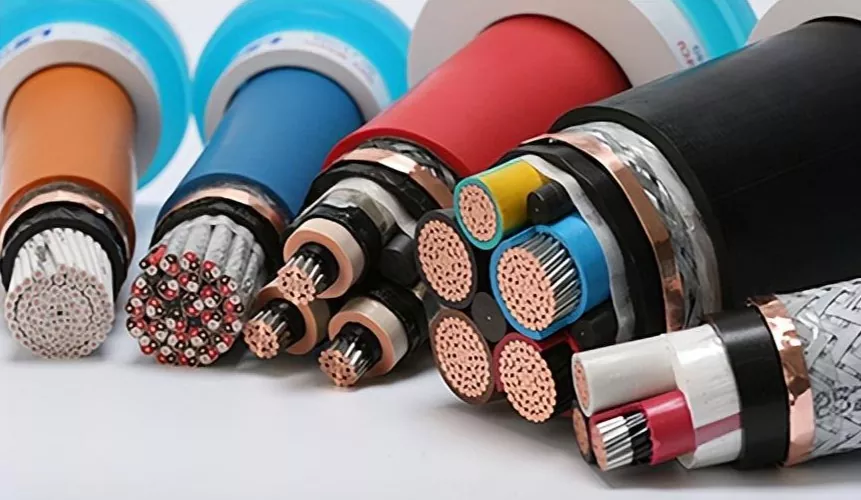

Mababang Boltahe na Power Cable

Pang-factory-direct Low Voltage Power Cable wholesale – 50% diskwento sa maramihang order. Kasama sa mga cable ng Ceho ang UL tray cable sa mga laki ng kuryente at CSA Teck 90 cable (3 conductor na may ground o 4 na conductor na may ground products) na available sa iba't ibang opsyon sa shielding o armor. Kahit anong cable ang pipiliin mo, makakaranas ka ng pambihirang pagiging maaasahan at maximum na performance. Ang Low Voltage Power Cables ay mahahalagang bahagi sa modernong mga electrical power system, na idinisenyo upang mahusay na magpadala ng kuryente sa mababang boltahe (LV), katamtamang boltahe (MV), at mataas na boltahe (HV) na mga network. Nagtatampok ang mga de-koryenteng cable na ito ng mahusay na conductivity, matatag na pagkakabukod, at mahusay na paglaban sa init at lagay ng panahon, na ginagawang angkop ang mga ito para sa pang-industriya, komersyal, at mga aplikasyon sa imprastraktura. Sa mga advanced na materyales at precision engineering, tinitiyak ng mga power cable ang ligtas, matatag, at pangmatagalang paghahatid ng enerhiya sa magkakaibang kapaligiran.

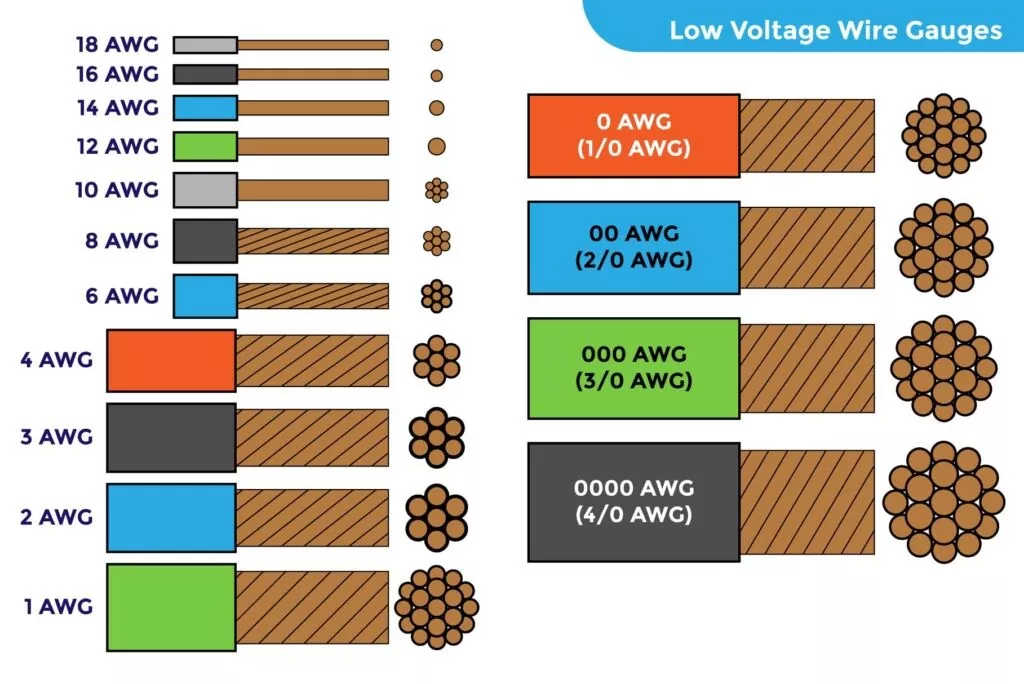

Mababang-boltahe na cable sizing module

Maliwanag, ang iba't ibang mga kapaligiran sa pag-install ay nangangailangan ng iba't ibang disenyo at materyales ng cable. Maaaring kalkulahin ng module ng pagpili ng Ceho ang mga laki ng cable para sa mga partikular na lokasyon sa isang network batay sa alinman sa mga sumusunod na pamantayan:

● IEC 60364 5-52 Standard: Mga instalasyong elektrikal na mababa ang boltahe – Bahagi 5-52: Pagpili at pag-install ng mga kagamitang elektrikal – Mga sistema ng paglalagay ng kable.

● Paraan ng NEC: NFPA-70-2011 National Electrical Code.

Ang module na ito ay angkop para sa radially balanced three-phase/single-phase system. Sinusuportahan ng pagkalkula ang mga materyales ng konduktor na tanso o aluminyo, at mga materyales sa pagkakabukod o mga uri ng cable na umaayon sa mga nauugnay na pamantayan.

Mga kalkulasyon

● Kasalukuyang Carrying Capacity – Isinasaalang-alang ang paraan ng pag-install ng cable, tinutukoy ng software ang laki ng cable batay sa naka-install na kasalukuyang carrying capacity. Kabilang sa mga salik na dapat isaalang-alang kapag pumipili ng mga kable ng kuryente na may mababang boltahe, ngunit hindi limitado sa, resistensya at temperatura ng thermal ng lupa, at pagpapangkat ng circuit.

● Mga Limitasyon sa Pagbaba ng Boltahe sa ilalim ng Normal na Kondisyon ng Operating – Kinakalkula batay sa karaniwang formula ng pagbaba ng boltahe. Tinutukoy ng software ang laki ng cable batay sa tinukoy na mga limitasyon ng pagbaba ng boltahe. Isinasaalang-alang ng mga low-voltage power cable ang paglaban, reactance, at haba ng cable, at nagbibigay ng data sa maximum na pinapayagang pagbaba ng boltahe.

● Short-circuit withstand capability (IEC standard lang) – Kinakalkula ang pagtaas ng temperatura ng short-circuit batay sa maximum na kasalukuyang fault at tagal ng fault. Ang mga parameter na ito ay maaaring tukuyin o batay sa isinagawang short-circuit analysis.

● Kung maraming kalkulasyon ang ginawa sa parehong device, matutukoy ang pinakamainam na sukat, at irerekomenda ang mga partikular na cable mula sa cable library.

● Ang kasalukuyang full-load at power factor ay maaaring batay sa isinagawang pagsusuri ng daloy ng kuryente o tinukoy ng user.

Cable library

Ang uri ng cable ay isang pangunahing kadahilanan sa pagpili ng cable. Kasama sa software ng Ceho ang isang komprehensibong cable library na naglalaman ng single-core, three-core, at three-core cable na may ground conductor. Lahat ng nominal at cable configuration data ay magagamit para sa pagkalkula.

8 Mga Hakbang sa Mababang Voltage na Pagpili at Pagsukat ng Power Cable

1. Tukuyin ang mga kinakailangan sa pagkarga

Kalkulahin ang kasalukuyang pangangailangan batay sa kapangyarihan ng kagamitan, oras ng pagpapatakbo at uri ng pagkarga (patuloy/paputol-putol) upang matiyak na ang cable ay maaaring matatag na dalhin ang pagkarga sa mahabang panahon. �

2. Piliin ang uri ng cable

Pumili ng mga insulating material (tulad ng cross-linked polyethylene), conductor materials (copper o aluminum), at mga istruktura (single-core o multi-core) batay sa mga sitwasyon ng aplikasyon (gaya ng nuclear power plants, pang-industriya o sibil na paggamit). �

3. Kalkulahin ang kasalukuyang-carrying capacity

Kalkulahin ang pinapahintulutang kapasidad na nagdadala ng kasalukuyang batay sa cross-sectional area ng cable, temperatura sa paligid at paraan ng pagtula (tulad ng direktang paglilibing, conduit o overhead) upang matiyak na hindi ito lalampas sa na-rate na halaga. �

4. Isaalang-alang ang short-circuit na proteksyon

Suriin ang short-circuit withstand capacity ng cable upang matiyak na ito ay makatiis sa isang tiyak na tagal ng panahon sa ilalim ng fault current (tulad ng short-circuit na kapasidad na kinakailangan ng AP1000 nuclear power plant). �

5. Suriin ang pagbaba ng boltahe

Kalkulahin ang pagbaba ng boltahe ng linya at tiyaking ang pagbabagu-bago ng boltahe sa dulo ay nasa loob ng pinapayagang hanay (karaniwan ay ≤5%) upang maiwasan ang abnormal na operasyon ng kagamitan. �

6. Pagsusuri sa ekonomiya

Ihambing ang paunang pamumuhunan (CAPEX) at gastos sa pagpapatakbo (OPEX) ng mga cable na may iba't ibang cross-section, at piliin ang solusyon na may pinakamahusay na pangmatagalang gastos. �

7. Ayusin ang mga salik sa kapaligiran

Iwasto ang kasalukuyang dala na kapasidad ng cable: Gamitin ito sa mas mababang kapasidad sa mga kapaligirang may mataas na temperatura, at pumili ng mga materyales na lumalaban sa panahon sa mga mamasa o kinakaing unti-unting lugar. �

8. Sumunod sa mga regulasyon sa kaligtasan

Sumunod sa mga pamantayan tulad ng UL o ETAP upang matiyak na ang pagpili ng Low Voltage Power Cable ay nakakatugon sa pag-iwas sa sunog, pag-iwas sa pagsabog at mga kinakailangan sa kaligtasan ng mga tauhan (tulad ng proteksyon ng arko)
