Ano ang Mga Pangunahing Teknolohiya at Praktikal na Aplikasyon ng GGD Fixed Low-Voltage Switchgear?

Ano ang Mga Pangunahing Teknolohiya at Praktikal na Aplikasyon ngGGD Fixed Low-Voltage Switchgear?

Opisyal na Kahulugan: Ang GGD AC low-voltage distribution cabinet ay isang pamantayanpanloob na nakapirming AC mababang boltahe kumpletong switchgeardinisenyo at ginawa alinsunod sa mga pambansang pamantayan para sa kumpletong switchgear na may mababang boltahe. Naaangkop ito sa mga sistema ng pamamahagi ng mababang boltahe na may dalas ng kuryente, na gumagamit ng isang ganap na nakapaloob na cabinet na nakatayo sa sahig at nakapirming istraktura ng pag-install ng kuryente. Pangunahing ginagamit ito para sa pamamahagi ng kuryente na may mababang boltahe, pagsukat ng enerhiya ng kuryente, proteksyon ng linya, kompensasyon ng reaktibong kapangyarihan at kontrol ng circuit. Ito ang pinaka-mature at malawak na inilapat na standardized basic low-voltage power distribution device sa larangan ng industriyal na produksyon, pagtatayo ng gusali, pagsuporta sa munisipyo at bagong pamamahagi ng kuryente sa China.

Bilang pangunahing kagamitan sa terminal ng mga sistema ng paghahatid at pamamahagi ng kuryente, direktang tinutukoy ng mga switchgear na mababa ang boltahe ang kaligtasan, katatagan at kalidad ng supply ng kuryente ng buong sistema ng pamamahagi. Sa mature na mekanikal na istraktura, matatag na pagganap ng pagpapatakbo, malakas na kakayahang umangkop sa kapaligiran at natitirang pagganap ng gastos sa engineering, ang GGD fixed low-voltage switchgear ay matagal nang pangunahing pangunahing uri ng cabinet para sa bagong konstruksiyon, pagsasaayos at pagpapalawak ng mga proyekto sa pamamahagi ng kuryente. Ang papel na ito ay sistematikong nagpapaliwanag ng buong hanay ng mga pangunahing kaalaman ng GGD switchgear mula sa mga sukat ng interpretasyon ng modelo, teknolohiya sa istruktura, prinsipyo ng disenyo, mga uri ng functional na cabinet, komposisyon ng circuit, mga pagkakaiba sa pagpili ng modelo, pag-adapt ng senaryo, pag-install, pagpapatakbo at pagpapanatili, at mga karaniwang pagkakamali. Sa tanyag na mga salita at malakas na pagiging praktikal, maaari itong magamit bilang isang sanggunian para sa propesyonal na pag-aaral, pagpili ng kagamitan, on-site construction, pagtanggap ng kagamitan at araw-araw na operasyon at pagpapanatili.

I. Interpretasyon ng Modelo at Pagpoposisyon ng Produkto

Ang tatlong titik ng GGD ay tumutugma sa mga pangunahing structural at functional na katangian ng kagamitan, na nagsisilbing pangunahing batayan para sa pagkilala sa mga uri ng cabinet at paghusga sa mga aplikasyon ng kagamitan sa mababang boltahe na industriya ng pamamahagi ng kuryente. Ang bawat titik ay tumutukoy sa mga katangian ng disenyo at mga hangganan ng aplikasyon ng kagamitan.

Ang unang titik na "G" ay kumakatawan sa isang ganap na nakapaloob na istraktura ng metal cabinet. Ang kagamitan ay gumagamit ng isang integral na closed cabinet na disenyo, naiiba sa open power distribution supports at simpleng open distribution boxes. Mayroon itong kumpletong pag-andar ng pag-iwas sa alikabok, pag-iwas sa dayuhang bagay at pag-iwas sa hindi sinasadyang pakikipag-ugnayan, na sumusunod sa mga pamantayan sa proteksyon sa kaligtasan ng mga karaniwang silid ng pamamahagi ng kuryente. Naaangkop lamang ito sa mga standardized na panloob na sitwasyon ng pamamahagi ng kuryente at hindi ginagamit para sa pansamantalang simpleng pamamahagi ng kuryente.

Ang pangalawang titik na "G" ay kumakatawan sa nakapirming istraktura ng pag-install, na kung saan ay ang pinaka-natatanging tampok ng GGD. Ang lahat ng pangunahin at pangalawang mga de-koryenteng bahagi sa cabinet ay naka-bolted at naka-fix sa cabinet load-beams, nang walang anumang nagagalaw na mekanikal na istruktura tulad ng pagguhit, pagsasaksak, pag-slide at mga bukal. Inaabandona ng istrukturang ito ang kaginhawahan ng live-line maintenance, kapalit ng mas mataas na structural rigidity, mas malakas na short-circuit impact resistance at mas matatag na pangmatagalang operating state, na umaangkop sa 7×24 na oras na walang patid na mga kinakailangan sa operasyon ng mga pang-industriyang sitwasyon.

Ang titik na "D" ay kumakatawan sa espesyal na katangian ng pamamahagi ng kapangyarihan. Ang kagamitan ay purong nakatuon sa mga function ng pamamahagi ng kuryente, na tumutuon sa paghahatid, pamamahagi, pagsukat at proteksyon ng mababang boltahe na dalas ng kuryente ng kuryente. Hindi nito sinusuportahan ang mga espesyal na function ng kontrol tulad ng variable frequency speed regulation at awtomatikong kontrol ng program, na nagsisilbing purong power transmission na sumusuporta sa device.

Buod ng Product Core Positioning: Ang GGD ay isang standardized low-voltage main distribution cabinet na may indoor floor-standing type, fully fixed structure, strong large-current adaptability, stable operation at high universality. Pangunahing ginagamit ito bilang pangunahing pangunahing kagamitan sa suplay ng kuryente para sa pang-industriya, gusali, munisipyo at bagong sistema ng pamamahagi ng kuryente.

II. Istraktura ng Gabinete, Teknolohiya sa Paggawa at Pinagbabatayan na Logic ng Disenyo

1. Pangkalahatang Istraktura ng Frame at Mga Pangunahing Kalamangan

Ang GGD switchgear ay gumagamit ng isang pinagsama-samang istraktura ng profile frame, na naiiba sa tradisyonal na lahat-ng-welded cabinet. Ang kagamitan ay binuo ng mga espesyal na column, beam at vertical beam sa pamamagitan ng bolts, epektibong iniiwasan ang deformation ng cabinet, hindi pantay na stress at pagbaluktot ng frame na dulot ng all-welding na teknolohiya, na nagtatampok ng mataas na katumpakan sa pagbuo at magandang pagkakapare-pareho ng istruktura. Kasunod ng lohika ng disenyo ng "frame load-bearing at plate enclosure protection", ang lahat ng load ng busbars, switch at cable ay dinadala ng high-strength profile frame, habang ang mga panlabas na plate ay nagsasagawa lamang ng closed protection at dust isolation function. Walang pagpapapangit ng frame, mahinang pagsasara ng pinto o pag-offset ng bahagi at pagluwag na magaganap sa pangmatagalang operasyon, na tinitiyak ang mataas na tibay ng istruktura.

2. Mga Praktikal na Function ng Cabinet Material at Surface Technology

Ang cabinet ay gawa sa mataas na kalidad na cold-rolled steel plates, na may makapal na core load-bearing frames para pahusayin ang pangkalahatang load-bearing capacity at mechanical impact resistance. Ang ibabaw ng cabinet ay gumagamit ng pang-industriya na electrostatic powder spraying technology, na hindi lamang para sa dekorasyon ng hitsura ngunit may maraming praktikal na proteksiyon na epekto: una, proteksyon ng pagkakabukod upang harangan ang pagtagas na pagpapadaloy ng metal shell at mabawasan ang mga panganib sa electric shock; pangalawa, ang anti-corrosion at pag-iwas sa kalawang upang umangkop sa kumplikadong kapaligiran ng mga silid ng pamamahagi ng kuryente na may kahalumigmigan, mahinang bentilasyon at akumulasyon ng alikabok at pagkaantala sa pagtanda ng cabinet; pangatlo, arc burning resistance upang labanan ang mga arc na nabuo ng mga menor de edad na circuit short circuit at limitahan ang pagpapalawak ng fault. Samantala, ang lahat ng mga bahagi ng metal kabilang ang mga frame ng cabinet, mga movable na pinto at mga nababakas na side plate ay konektado sa pinag-isang grounding system sa pamamagitan ng mga espesyal na grounding wire upang bumuo ng isang full-range na equipotential protection system at alisin ang static accumulation at shell induced na mga panganib sa kuryente.

3. Pangunahing Prinsipyo ng Kaligtasan ng Panloob na Four-Zone na Pisikal na Paghihiwalay

Ang cabinet ng GGD ay gumagamit ng isang standardized na independiyenteng four-zone physical partition layout, na siyang pangunahing disenyo ng kaligtasan ng kagamitan. Nilalayon nitong ihiwalay ang mga fault, i-block ang mga arc at isakatuparan ang zoned na proteksyon, na pumipigil sa mga lokal na fault na magdulot ng full-cabinet paralysis.

Nangungunang Busbar Room: Bilang pangunahing lugar na may pinakamataas na enerhiya sa buong cabinet, ito ay nakapag-iisa na nakapaloob at nakaayos na may mga pangunahing busbar, neutral na mga wire at mga proteksiyon na grounding bar, na kumpleto sa gamit na may mga insulating partition at sheaths. Mabisa nitong mapipigilan ang mga busbar phase-to-phase short circuit na dulot ng lower switch arcing, cable faults at pagbagsak ng foreign matters, ikulong ang mga major electrical faults sa tuktok na lugar, at protektahan ang lahat ng lower power branches mula sa pagkabigo.

Gitnang Electrical Component Room: Ito ay nasa gitnang pag-install ng mga pangunahing pangunahing bahagi ng kuryente tulad ng mga circuit breaker, mga transformer at mga contactor. Tinitiyak ng gitnang layout ang pare-parehong stress, pag-iwas sa resonance ng kagamitan at offset sa panahon ng malaking-kasalukuyang operasyon. Ang nakapirming pag-install ng bolting ay nag-aalis ng mga puwang sa mga de-koryenteng contact, na lubos na binabawasan ang posibilidad ng mga high-frequency na fault tulad ng virtual na koneksyon, sobrang init at pagkasunog.

Lower Cable Room: Isang eksklusibong independiyenteng espasyo para sa pagtula, pag-crimping at pag-aayos ng mga papasok at papalabas na mga cable, na napagtatanto ang pisikal na paghihiwalay sa pagitan ng mga cable circuit at mga high-voltage na busbar. Mabisa nitong iniiwasan ang busbar grounding at mga short-circuit fault na dulot ng pagtanda ng pagkakabukod ng cable at pagkasira ng kaluban, pinaghihiwalay ang malakas at mahinang kasalukuyang mga kable, nakakakuha ng maayos at malinaw na mga circuit, at pinapadali ang pagpapanatili at pag-troubleshoot sa ibang pagkakataon.

Front Door Instrument Operation Area: Nag-aayos lamang ito ng pangalawang mahinang kasalukuyang mga accessory tulad ng mga instrumento, indicator lights, operation buttons at transfer switch, na napagtatanto ang mahigpit na pisikal na paghihiwalay sa pagitan ng malalakas at mahinang alon. Hindi kailangan ng mga operator na makipag-ugnayan sa mga high-voltage na live circuit sa araw-araw na inspeksyon, pagtingin sa parameter at pagpapatakbo ng kagamitan, sa panimula ay iniiwasan ang mga personal na panganib sa electric shock at pagpapabuti ng kaligtasan ng operasyon.

4. Inlet at Outlet Wiring Mode at Scenario Adaptation

Bottom-in at bottom-out: Ang industry-standard na mainstream na mode, na angkop para sa karamihan ng mga power distribution room na may trench wiring. Ang mga cable ay pumapasok sa cabinet mula sa mga ground trench na may lihim, maayos at ligtas na mga kable, na naaangkop sa karamihan sa mga karaniwang sitwasyon sa pamamahagi ng kuryente gaya ng mga pabrika, gusali at mga komunidad ng tirahan.

Top-in at top-out: Iangkop sa mga power distribution room na may full top bridge layout, kadalasang ginagamit para sa mga high-rise machine room at workshop na may sentralisadong bridge wiring, na nagtatampok ng mas kaunting cable bending, low line loss at smooth wiring.

Top-in bottom-out at bottom-in top-out: Espesyal na adaptive mode, pangunahing inilalapat sa mga espesyal na kondisyon sa pagtatrabaho tulad ng lumang power distribution room renovation, circuit expansion at limitadong on-site na mga wiring, na may mataas na flexibility.

III. Power Distribution Logic at Application Scenario ng Iba't ibang GGD Functional Cabinets

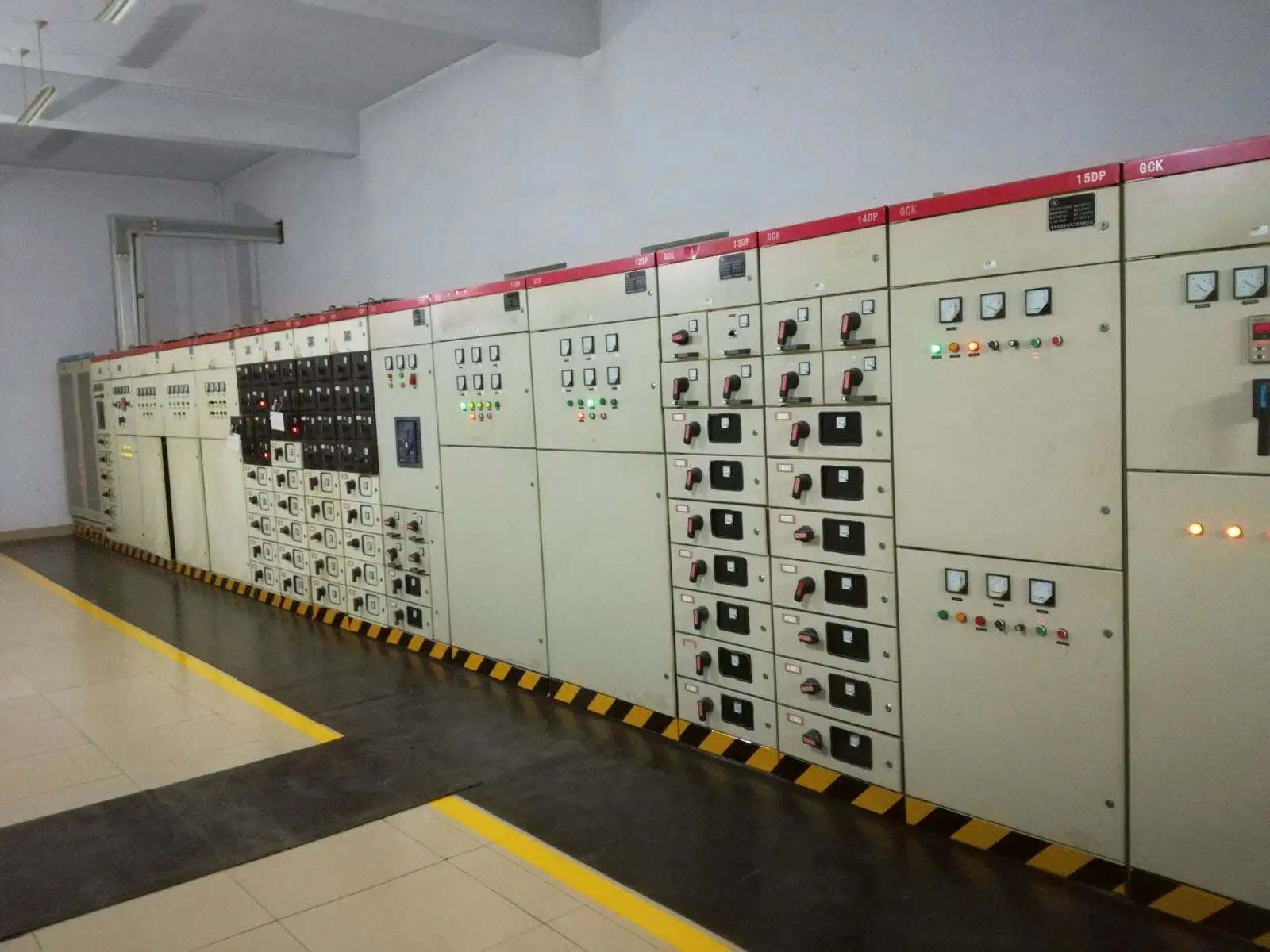

Ang isang kumpletong sistema ng pamamahagi ng kuryente na may mababang boltahe ay binuo sa pamamagitan ng pagsasama-sama ng maraming functional na cabinet ng GGD. Ang lahat ng mga cabinet ay gumaganap ng kani-kanilang mga tungkulin at nakikipagtulungan sa isa't isa upang bumuo ng isang kumpletong sistema ng pamamahagi ng kuryente na pinagsasama ang pag-access ng kuryente, pamamahagi ng load, proteksyon ng fault, pag-optimize ng kahusayan ng enerhiya at pagsukat ng kuryente.

1. Papasok na Gabinete (System Main Power Gatew

Ang papasok na cabinet ay ang pangunahing pasukan ng kapangyarihan ng buong sistema ng pamamahagi ng kuryente na may mababang boltahe, na nilagyan ng isang unibersal na pangunahing circuit breaker upang isagawa ang mga function ng system main switching at primary fault protection. Ang power output mula sa itaas na transpormer ay uma-access sa papasok na cabinet, pinatatag at pinoprotektahan ng pangunahing circuit breaker, pagkatapos ay lumilipat sa lahat ng rear functional cabinet. Ang kagamitan ay nagsasama ng maraming mga function ng proteksyon tulad ng labis na karga, short circuit, undervoltage at phase loss, at maaaring mag-trip kaagad upang putulin ang kuryente sa kaso ng mga pangunahing pagkakamali ng system upang maprotektahan ang mga likurang linya at kagamitan. Ang nag-iisang power supply system ay nilagyan ng isang papasok na cabinet, habang ang dual-circuit redundant power supply system ay nangangailangan ng dalawang papasok na cabinet na tumugma sa isang tie cabinet.

2. Papalabas na Gabinete (Load Distribution Terminal)

Bilang pangunahing kagamitan ng sangay ng sistema ng pamamahagi ng kuryente, hinahati ng papalabas na cabinet ang pangunahing supply ng kuryente sa maraming independiyenteng sangay upang umangkop sa iba't ibang karga tulad ng mga kagamitan sa kuryente, mga sistema ng ilaw at pasilidad ng opisina. Ang paggamit ng independiyenteng lohika ng pamamahagi ng kapangyarihan ng isang circuit na may isang proteksyon, ang proteksyon ng bawat sangay ay independiyente sa bawat isa. Ang mga may sira na branch lang ang bumibiyahe sakaling magkaroon ng overload, short circuit o leakage ng isang branch, nang hindi naaapektuhan ang pangkalahatang supply ng kuryente ng system, na natatanto ang tumpak na pag-iisa ng fault at pinapadali ang mabilis na pag-troubleshoot ng fault at pagbawi ng kuryente.

3. Reactive Power Compensation Cabinet (System Energy Efficiency Optimization Core)

Ang mga sitwasyong pang-industriya ay may mataas na proporsyon ng mga motor at inductive na kagamitan, na bumubuo ng malaking halaga ng reaktibong pagkawala ng kuryente sa panahon ng operasyon, na humahantong sa mababang grid power factor, tumaas na pagbaba ng boltahe ng linya, pinalubha ang pag-init ng kagamitan, at mga singil sa power factor na parusa mula sa mga power supply bureaus, na nagpapataas ng mga gastos sa pagkonsumo ng kuryente ng enterprise. Awtomatikong pinapalitan ng reactive power compensation cabinet ang mga capacitor bank ayon sa real-time na mga pagbabago sa pagkarga ng grid upang dynamic na mabayaran ang reactive power ng system, patatagin ang boltahe ng grid, bawasan ang pagkawala ng linya at pagbutihin ang kahusayan sa paggamit ng kuryente. Para sa mga harmonic na kondisyon sa pagtatrabaho na may mga intensive frequency converter at high-frequency na kagamitan, kailangang i-install ang mga reactor upang sugpuin ang mga harmonic at maiwasan ang pagkasunog ng compensation equipment.

4. Tie Cabinet (Dual-Power Uninterrupted Power Supply Core)

Ang tie cabinet ay espesyal na inilapat sa high-reliability redundant power supply system na may dalawahang papasok na linya at dalawahang busbar. Sa ilalim ng normal na mga kondisyon ng pagpapatakbo, ang dalawang seksyon ng mga busbar ay independiyenteng pinapagana ng dalawang papasok na cabinet, at ang tie cabinet ay nananatiling bukas. Kapag ang anumang papasok na supply ng kuryente ay nabigo o nabigo, ang tie cabinet ay nagsasara nang awtomatiko o manu-mano, at ang normal na power supply ay nagbibigay ng kuryente sa parehong mga seksyon ng busbar upang maiwasan ang malaking lugar na pagkawala ng kuryente. Ito ay malawakang ginagamit sa mga pangunahing senaryo na may mataas na mga kinakailangan para sa pagpapatuloy ng supply ng kuryente tulad ng mga ospital, malalaking shopping mall, data room, pang-industriya na mga linya ng produksyon at mga sistema ng pamamahagi ng kapangyarihan ng sunog.

5. Metering Cabinet (Espesyal na Kagamitan para sa Power Settlement)

Ang metering cabinet ay isang espesyal na standardized cabinet sa ilalim ng pangangasiwa ng mga departamento ng power supply. Ang istraktura ng cabinet, configuration ng bahagi at teknolohiya ng mga kable nito ay mahigpit na sumusunod sa mga detalye ng pagtanggap ng power supply. Espesyal na nilagyan ang cabinet ng mga metering transformer at smart electric energy meter upang tumpak na kolektahin at bilangin ang kabuuang paggamit ng kuryente ng system, na nagsisilbing legal na batayan para sa pag-aayos ng singil sa kuryente. Sinusuportahan ng cabinet ang lead sealing control, at ipinagbabawal ang pribadong mga wiring at pagbabago ng kagamitan upang matiyak na sumusunod, tumpak at nasusubaybayan ang pagsukat ng kuryente.

IV. Mga Pangunahing Prinsipyo ng Pangunahin at Pangalawang Circuit

1. Pangunahing Pangunahing Circuit

Ang pangunahing pangunahing circuit ay ang malakas na kasalukuyang pangunahing channel ng system, pangunahin kasama ang mga pangunahing busbar, branch busbar, pangunahing contact ng mga circuit breaker, papasok at papalabas na mga cable at load wiring terminals. Ang pangunahing tungkulin nito ay ang pagpapadala at pamamahagi ng high-power electric energy, direktang pagkonekta sa mga terminal load, pagtukoy sa kabuuang kapasidad ng power supply at short-circuit resistance ng cabinet. Ang nakapirming istraktura ng GGD ay nagsisiguro ng matatag na pangkabit ng mga conductive na bahagi nang walang mga movable plugging gaps at stable contact resistance. Ito ay hindi madaling kapitan ng overheating, virtual na koneksyon at pagkasunog sa panahon ng pangmatagalang high-current na operasyon, na may mahusay na arc resistance at short-circuit impact resistance, na umaangkop sa pangmatagalang steady-state na operasyon ng mga pangunahing malalaking circuit.

2. Secondary Control Circuit

Ang pangalawang control circuit ay isang mababang boltahe na mahinang kasalukuyang auxiliary system na sumusuporta sa pangunahing circuit. Hindi ito direktang nagpapadala ng high-power electric energy, at ang mga pangunahing tungkulin nito ay pagsubaybay, proteksyon, kontrol at maagang babala. Pangunahing kabilang dito ang apat na function: real-time na koleksyon ng data ng pagpapatakbo tulad ng boltahe, kasalukuyang at paggamit ng kuryente; puna ng pagsasara ng kagamitan, pagbubukas at mga estado ng pagkakamali; pagsasakatuparan ng labis na karga, maikling circuit, undervoltage at iba pang proteksyon ng kasalanan; suporta ng lokal na operasyon at remote control. Ang hindi direktang malakas na kasalukuyang kontrol sa pamamagitan ng mahinang kasalukuyang ay lubos na nagpapabuti sa kaligtasan ng pagpapatakbo ng kagamitan at kaginhawaan sa pagpapatakbo at pagpapanatili.

V. Mga Pangunahing Kalamangan at Kahinaan ng GGD

1. Pangunahing Kalamangan

Una, mataas na pagiging maaasahan ng operasyon at mababang rate ng pagkabigo. Ang kagamitan ay walang mga bulnerable na mekanikal na istruktura tulad ng mga drawer, slideway at spring, sa panimula na pag-iwas sa mga pagkakamali tulad ng mechanical jamming, mahinang contact at component failure, umaangkop sa 24 na oras na walang tigil na operasyon at pagbabawas sa susunod na operasyon at maintenance pressure.

Pangalawa, matatag na istraktura at malakas na pagpapahintulot sa kasalanan. Sa nakapirming pag-install ng bahagi at maayos at matatag na layout ng busbar, hindi luluwag ang istraktura ng cabinet, hindi lalabas ang mga bahagi, at hindi kumakalat nang malawak ang mga arko kung sakaling magkaroon ng mga short-circuit fault ng system, na tinitiyak ang malakas na pagkontrol ng fault.

Pangatlo, mataas na unibersal at pagkakatugma. Ang kagamitan ay may mataas na antas ng standardisasyon, na katugma sa iba't ibang mga pangunahing bahagi ng kuryente na may mababang boltahe na may malawak na ginagamit na mga accessory sa industriya at walang customized na teknikal na mga hadlang, na nagbibigay-daan sa mabilis na pagpapanatili, pagsasaayos at pagpapalawak ng kapasidad.

Pang-apat, mataas na kakayahang umangkop sa pagsasaayos. Ang gabinete ay may maluwag na interior na walang kalabisan na mga istruktura, na nagpapahintulot sa pagdaragdag ng mga bagong power distribution circuit, intelligent monitoring modules at reactive power compensation modules ayon sa mga pangangailangan sa pagpapatakbo at pagpapanatili, na umaangkop sa pag-upgrade at pagsasaayos ng mga lumang power distribution room.

Ikalima, kitang-kitang pagganap ng gastos. Sa mature na teknolohiya ng produksyon at mababang gastos sa mass production, ang presyo nito ay mas mababa kaysa sa mga switchgear na uri ng drawer sa ilalim ng parehong kapasidad ng pamamahagi ng kuryente, na angkop para sa malakihang pagpapatupad ng proyekto sa pamamahagi ng kuryente.

2. Pangunahing Disadvantages

Una, hindi sapat na operasyon at kaginhawaan sa pagpapanatili at ipinag-uutos na pagpapanatili ng power-off. Ang lahat ng mga bahagi ay naka-install nang maayos nang walang mga independiyenteng drawable maintenance unit, na nangangailangan ng power-off ng upper power supply para sa single-circuit fault na pagpapanatili at pagpapalit ng kagamitan, hindi magawang mapanatili ang live-line.

Pangalawa, mababang antas ng modularisasyon at mahinang pagpapalitan ng yunit. Walang pinag-isang modular na pamantayan, at ang panloob na layout at mga sukat ng pag-install ng mga cabinet mula sa iba't ibang mga tagagawa ay naiiba, hindi nauunawaan ang direktang pagpapalitan ng mga yunit ng circuit tulad ng mga cabinet ng drawer.

Pangatlo, limitadong adaptasyon sa mga high-end na sitwasyon. Pinaghihigpitan ng feature na power-off maintenance, hindi nito matutugunan ang mataas na pamantayang pangangailangan ng power supply gaya ng madalas na maintenance, zero power outage at precision load power supply.

VI. Mga Pagkakaiba at Lohika ng Pagpili ng mga Uri ng Gabinete ng GGD, GCK at MNS

Ang GGD, GCK at MNS ay tatlong pangunahing uri ng cabinet sa industriya ng pamamahagi ng kuryente na mababa ang boltahe ng China. Ang kanilang mga pangunahing pagkakaiba ay nasa istrukturang anyo, mode ng pagpapatakbo at pagpapanatili, antas ng pagiging maaasahan at kakayahang umangkop sa senaryo kaysa sa hitsura.

GGD: Ganap na naayos na istraktura na walang mga movable drawer unit, na nagtatampok ng matatag na istraktura, malakas na short-circuit resistance, mababang gastos at mahusay na malaking kasalukuyang pagganap. Ang kawalan nito ay kinakailangan ang power-off na pagpapanatili, na angkop para sa mga pangunahing cabinet ng system, pangunahing pamamahagi ng kuryente at kumbensyonal na stable na pamamahagi ng kapangyarihan ng pagkarga.

GCK: Semi-drawer na istraktura na may independiyenteng drawable at mapapalitan na mga papalabas na circuit, na nagbibigay-daan sa live-line na pagpapanatili ng mga single circuit. Binabalanse nito ang katatagan at kaginhawaan ng pagpapatakbo, higit sa lahat ay inangkop sa mga pagkarga ng kapangyarihan ng workshop at mga kondisyon sa pagtatrabaho na nangangailangan ng madalas na pagpapanatili.

MNS: High-end full-modular drawer cabinet na may malakas na unit interchangeability, mataas na intelligence, mataas na antas ng proteksyon at mataas na operation at maintenance efficiency ngunit mataas ang gastos, naaangkop sa mga data center, precision production, high-end commerce at walang patid na mahahalagang sitwasyon sa pagkarga.

Formula sa Pagpili ng Industriya: Piliin ang GGD para sa conventional steady-state power distribution, large-current main circuits at budget-controlled na proyekto; piliin ang GCK para sa lakas ng pagawaan at madalas na pagpapanatili ng mga kondisyon sa pagtatrabaho; piliin ang MNS para sa mga high-end na sitwasyon, zero power outage na kinakailangan at precision load.

VII. Naaangkop at Hindi Naaangkop na mga Sitwasyon

1. Ginustong Mga Naaangkop na Sitwasyon

Main power distribution room ng iba't ibang pabrika, power distribution room ng mga gusali at residential na komunidad, low-voltage grid-connected system ng photovoltaic power stations, pansamantalang pangunahing power distribution cabinets para sa construction sites, main power distribution ng factory workshops, municipal conventional power distribution, centralized power distribution ng water pump rooms at fan rooms, at iba pang mga basic power distribution scenario na walang stable na maintenance load.

2. Mga Hindi Inirerekomendang Sitwasyon

Core power distribution ng mga data center, emergency power distribution ng hospital operating room, power distribution ng precision instrument laboratories, core production line power distribution ng industrial automation, key load na nangangailangan ng madalas na start-stop at real-time na maintenance, at walang nag-aalaga na intelligent na high-level na mga power station na may mataas na mga kinakailangan para sa pagpapatuloy ng power supply at kahusayan sa operasyon at pagpapanatili.

VIII. Pag-install, Operasyon, Pagpapanatili at Pagsusuri ng Karaniwang Fault

1. Mga Pangunahing Punto ng Pangunahing Pag-install

Ang cabinet ay gumagamit ng nakapirming pag-install na naka-mount sa dingding na nakatayo sa sahig. Ang maramihang mga cabinet ay dapat na tiyak na patagin at malapit na magkadugtong sa panahon ng pag-aayos upang matiyak ang flat busbar butt joint, pare-parehong cabinet stress at makinis na pagbukas at pagsasara ng pinto. Ang mga cable wiring ay mahigpit na sumusunod sa prinsipyo ng malakas at mahinang kasalukuyang zoning upang maiwasan ang electromagnetic interference, matiyak ang matatag na pangalawang instrumento at mga signal ng proteksyon, at makamit ang maayos at matatag na naayos na pangkalahatang mga kable.

2. Mga Pangunahing Kinakailangan ng Kaligtasan sa Grounding

Ang full-range na maaasahang saligan ay ang pangunahing garantiya para sa ligtas na operasyon ng GGD. Ang lahat ng mga bahaging metal tulad ng mga frame ng cabinet, mga movable na pinto, mga side plate, mga mounting beam at mga cable tray ay dapat na konektado sa grounding system. Ang mga movable door ay konektado sa mga espesyal na flexible grounding wires upang maiwasan ang grounding failure na dulot ng oksihenasyon at kaagnasan ng mga hinge point, komprehensibong pinipigilan ang electric leakage, static na kuryente, electric shock at mga panganib sa pagkasira ng kagamitan.

3. Mga Detalye ng Pang-araw-araw na Operasyon at Pagpapanatili

Ang regular na pang-araw-araw na inspeksyon ay hindi nangangailangan ng pagbubukas ng cabinet; Ang mga kondisyon ng pagpapatakbo ng kagamitan ay maaaring hatulan sa pamamagitan ng mga instrumentong naka-mount sa pinto at mga ilaw ng tagapagpahiwatig. Dapat na mahigpit na ipatupad ng pagpapanatili ng panloob na cabinet ang apat na pamamaraang pangkaligtasan: patayin ang kuryente, patayin ang kuryente, ibitin ang mga palatandaan ng babala at koneksyon sa lupa. Mahigpit na ipinagbabawal ang pagbubukas ng live cabinet. Nakatuon ang regular na maintenance sa pag-alis ng alikabok sa cabinet, busbar at terminal fastening, pangalawang circuit inspection at grounding condition check upang maalis nang maaga ang mga potensyal na nakatagong panganib.

4. Mga Karaniwang Fault at Pagsusuri ng Sanhi

Abnormal na pag-init ng cabinet: Ang pinakamadalas na pagkakamali ng kagamitan, pangunahin na sanhi ng maluwag na mga terminal ng mga kable, maluwag na busbar bolts at hindi sapat na pag-crimping ng cable, na humahantong sa labis na paglaban sa pakikipag-ugnay at pagbuo ng init. Nabibilang ito sa mga problema sa proseso ng konstruksiyon at pagpapatakbo kaysa sa mga depekto sa kalidad ng cabinet.

Madalas na pagbabad sa sangay: Kadalasang sanhi ng sobrang karga ng mga rear load, linya ng electric leakage at mga fault ng terminal equipment, na hindi nakasalalay sa cabinet mismo. Ang mga pagkakamali ay maaaring masubaybayan at maalis sa pamamagitan ng pagsuri sa kaukulang pagkarga ng sangay.

Abnormal na data ng instrumento: Kadalasang sanhi ng maluwag na pangalawang circuit wiring, transpormer fault o mahina ang kasalukuyang signal electromagnetic interference. Maaaring mabilis na makumpleto ang pag-troubleshoot sa pamamagitan ng pagsuri muna sa pangalawang control circuit.

IX. Katayuan ng Pag-unlad at Buod ng Aplikasyon

Bilang isang standardized at mature na low-voltage power distribution equipment na na-verify ng mga dekada ng engineering practice, ang GGD fixed low-voltage switchgear ay isang kailangang-kailangan na basic core device sa low-voltage power transmission at distribution system ng China. Kung ikukumpara sa mga high-end na modular drawer cabinet, ang GGD ay walang mataas na katalinuhan, mabilis na pag-ulit at walang maintenance na mga bentahe, ngunit ito ay tumpak na nakakatugon sa mga hinihingi ng karamihan sa mga karaniwang kondisyon ng pamamahagi ng kuryente sa China. Sa mga pangunahing bentahe ng matatag na istraktura, mataas na kaligtasan at pagiging maaasahan, malakas na unibersal at mataas na pagganap ng gastos, matagal na nitong sinasakop ang pangunahing merkado ng sibil, pang-industriya, munisipalidad at bagong pamamahagi ng kapangyarihan ng enerhiya. Sa tuloy-tuloy na standardisasyon at pag-upgrade ng power engineering, ang GGD cabinet technology at safety configuration ay patuloy na ino-optimize at inuulit, higit pang pinagsasama-sama ang cornerstone na posisyon nito sa low-voltage power distribution at nagbibigay ng solidong garantiya para sa ligtas, stable at pangmatagalang operasyon ng iba't ibang power system.

X. Mga Madalas Itanong (Maikling Q&A)

Q1: Ano ang pangunahing kahulugan at katangian ng GGD switchgear?A: Ang GGD ay isang standard indoor fixed low-voltage complete switchgear. Gumagamit ito ng isang ganap na nakapaloob na floor-standing na istraktura na may mga nakapirming bahagi, na nagtatampok ng mataas na katatagan, malakas na short-circuit resistance, mababang rate ng pagkabigo at mataas na pagganap ng gastos para sa kumbensyonal na mababang boltahe na pamamahagi ng kuryente, pagsukat at proteksyon.

Q2: Ano ang mga pangunahing pagkakaiba sa pagitan ng GGD, GCK at MNS?A: Ang GGD ay ganap na naayos, stable at cost-effective ngunit nangangailangan ng power-off maintenance. Ang GCK ay semi-drawable at ang MNS ay ganap na modular drawable, parehong sumusuporta sa live-line na maintenance na may mas mataas na gastos at kahusayan.

Q3: Aling mga senaryo ang mas gusto ang GGD at alin ang hindi inirerekomenda?A: Ang GGD ay angkop para sa mga pabrika, gusali, munisipal at photovoltaic steady power distribution. Hindi ito naaangkop para sa mga data center, emergency power supply ng ospital, precision laboratories at walang patid na power scenario na nangangailangan ng madalas na live na maintenance.

Q4: Bakit kailangang isagawa ang GGD internal maintenance nang naka-off?A: Ang lahat ng mga bahagi ay naka-install nang walang hiwalay na mga drawable unit. Ang live na pagbubukas ng cabinet ay maaaring magdulot ng arc short circuit at electric shock, kaya ang power-off maintenance ay sapilitan.

Q5: Ano ang pinakakaraniwang kasalanan ng GGD at ang mga paraan ng pag-iwas nito?A: Ang pinakakaraniwang pagkakamali ay ang sobrang pag-init na dulot ng maluwag na mga terminal at mahinang contact. Ang regular na pangkabit, paglilinis ng alikabok at inspeksyon sa saligan ay maaaring epektibong maiwasan ang mga naturang pagkakamali.

Q6: Anong mga uri ng cabinet ang bumubuo ng kumpletong sistema ng pamamahagi ng kuryente ng GGD?A: Kasama sa isang kumpletong sistema ang papasok, papalabas, reaktibong kompensasyon ng kuryente, mga tie at metering cabinet upang maisakatuparan ang buong power distribution, proteksyon at mga function ng pagsukat.

Q7: Ano ang pangunahing function ng cabinet four-zone separation design?A: Inihihiwalay nito ang mga functional na lugar at iba't ibang mga agos, pinipigilan ang pagpapalaganap ng arko, pinipigilan ang hindi sinasadyang pakikipag-ugnay at pagpapalawak ng fault, at pinapabuti ang pangkalahatang kaligtasan at katatagan ng pagpapatakbo.
